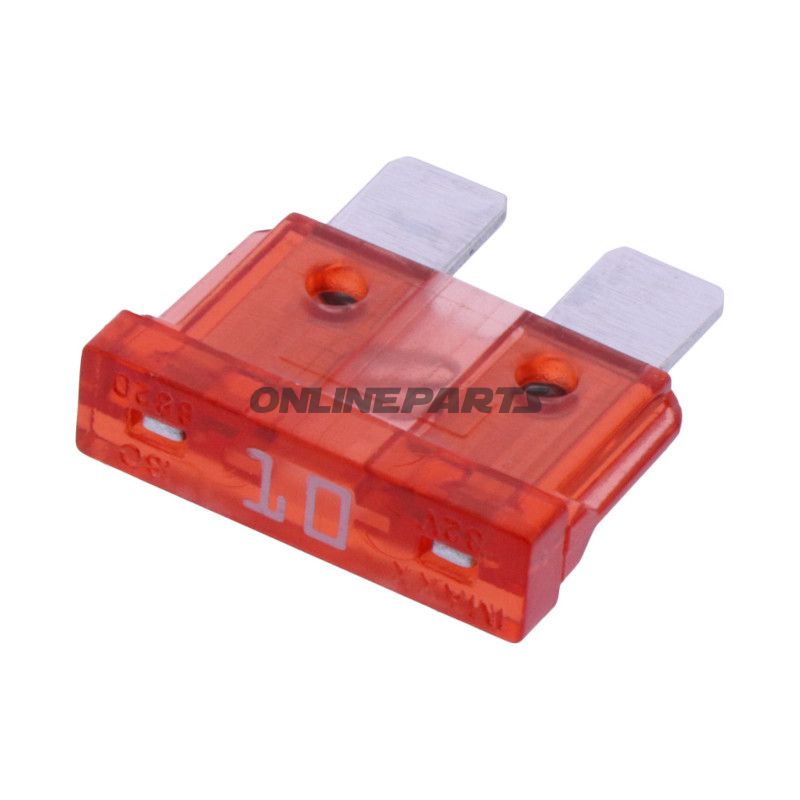

MIDI (ATO) Flach-Sicherung 10 A – JMP (rot)
Produktübersicht: Diese MIDI (ATO) Flachsicherung von JMP (MPN: 149.02.21, GTIN: 4043981451504) ist eine 10-Ampere, 32 V-Sicherung in roter Farbe, konzipiert für den Einbau in standardmäßige Sicherungshalter und Sicherungsblöcke, die an Motorrädern und leichten Fahrzeugen verwendet werden.
Funktion: Die Flachsicherung schützt elektrische Schaltungen, indem sie die Verbindung trennt, wenn der Strom den angegebenen Grenzwert (10 A) überschreitet. Sie ist ausgelegt für wiedererkennbaren, schnellen, werkzeuglosen Austausch und eignet sich für Sicherungspanels, Halter und Gehäuse, die MIDI/ATO-Blätter akzeptieren.
- Typ: Plug-in / Blattsicherung, MIDI (ATO-Standard).
- Nennstrom: 10 Ampere.
- Max. Betriebstromspannung: 32 V DC.
- Abmessungen: ca. 19,1 x 18,5 mm (Blattkörper).
- Farbe: Rot (ermöglicht visuelle Identifikation der Nennströme).
Materialwahl und Eigenschaften: Das Gehäusematerial ist transparentes Kunststoff, sodass die Sicherungsfaser visuell leicht inspiziert werden kann. Der transparente Körper umfasst Messpunkte für eine schnelle Kontrolle des Sicherungsstatus. Die Kontakte/Blätter bestehen aus Metall mit Oberflächenbehandlung, um eine gute elektrische Verbindung und Korrosionsbeständigkeit unter normalen Betriebsbedingungen sicherzustellen. Das Produktdesign entspricht internationalen Normen (DIN ISO 8820-3, JASO D612, SAE J1284), was Dimensionierung, Formgebung und elektrische Charakteristika widerspiegelt, ohne Funktionen wie automatische Rückstellung hinzuzufügen.
Kompatibilität und Anwendung: Die MIDI/ATO-Sicherung passt in standardmäßige Blattsicherungshalter und Paneele an Motorrädern, Rollern, ATVs und anderen leichten Fahrzeugen, in denen MIDI/ATO-Format verwendet wird. Sie eignet sich zum Schutz von Beleuchtungskreisen, elektronischen Steuerungssystemen, Heizelementen und Zubehör mit einer Betriebs-spannung bis zu 32 V und einem maximalen Strom nahe 10 A.
Technische Vorteile für Mechaniker und Eigentümer:
- Leichte visuelle Inspektion: Transparente Hülle und Messpunkte beschleunigen Fehlersuche.
- Standardisierte Formfaktor: Passt in vorhandene MIDI/ATO-Sicherungshalter ohne Modifikation.
- Zuverlässige Strombegrenzung: Klar definierte 10 A-Unterbrechung bei Überstrom schützt Verkabelung und Bauteile.
Standards und Identifikation: Das Produkt wird in Übereinstimmung mit bekannten Blattsicherung-Formaten (DIN ISO 8820-3, JASO D612, SAE J1284) hergestellt. JMP wird als Hersteller angegeben, mit MPN 149.02.21 und GTIN 4043981451504, was bei Ersatzteilidentifikation und Bestandsführung hilft.
Anwendungsbemerkungen: Dies ist eine nicht-automatische, Einweg-Schmelzsicherung—bei Unterbrechung muss die Sicherung ausgetauscht werden. Bei der Wahl der Sicherung sind kontinuierliche Belastung sowie Startströme/Spitzenströme im Stromkreis zu berücksichtigen; wählen Sie die Sicherungsgröße gemäß den Kreislaufempfehlungen des Herstellers.
Technische Daten (Kurz):
- Typ: Blades/MIDI (ATO) Plug-in-Sicherung
- Strom: 10 A
- Spannung: bis zu 32 V DC
- Abmessungen: 19,1 x 18,5 mm
- Hersteller: JMP (MPN 149.02.21)
- GTIN: 4043981451504
