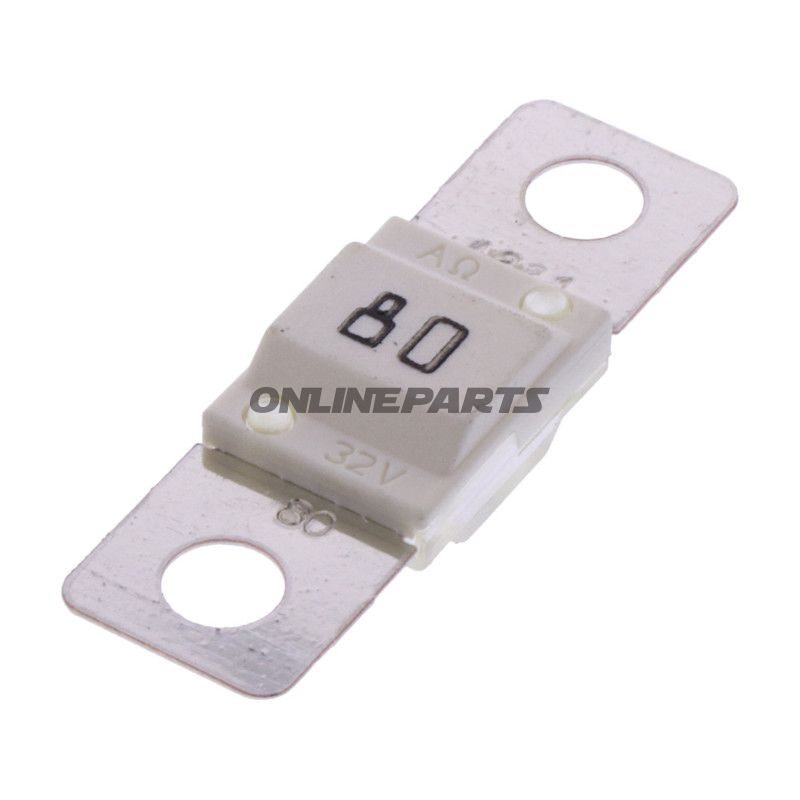

Sicherung Midi 80A weiß JMP Packung 5 Stück

Midi-Sicherung 80 A mit Schraubverbindung zu 12/24 V Installationen

Produkt: JMP Midi-Sicherung (MPN: 149.01.48, GTIN: 4043981410839). Diese Typ-Sicherung ist als boltmontierte „Midi“-Sicherung mit Schraubverbindung ausgeführt und für den Einsatz in Niederspannungskreisen bis zu 32 V vorgesehen, typischerweise in Motorrad-, Auto- und Kleinmaschineninstallationen, bei denen die Sicherung hohen Strömen und mechanischer Befestigung standhalten muss.

Funktion

• Die primäre Funktion der Sicherung ist Überstromschutz in Systemen mit Nennstrom 80 A. Bei Überstrom trennt das Sicherungselement den Stromkreis, um Leiter und Bauteile vor thermischer Beschädigung zu schützen.
• Bolt-feste Konstruktion ermöglicht eine stabile und niederohmige Versorgungsverbindung zwischen Batterie, DC-Kontakten oder Verteilleisten, wobei Schraub- oder Bolttilkoblungen gegenüber Steckverbindungen bevorzugt werden.
• Durchsichtiges Gehäuse auf einer Seite ermöglicht eine visuelle Prüfung des Sicherungselements ohne Demontage, was Fehlersuche und Wartung vereinfacht.

Materialien und Eigenschaften

• Gehäusematerial: PA66 in Kombination mit PSU. Diese Kunststoffe wurden wegen mechanischer Festigkeit, Temperatureinwirkung und chemischer Beständigkeit in Umgebungen gewählt, die häufig in Fahrzeugen vorkommen.
• Kontakte: Versilbert/bleifreit (gesilbertes Blech) Kontakte für gute elektrische Leitfähigkeit und verbesserte Korrosionsbeständigkeit an exponierten Anschlusspunkten.
• Bolt-feste Verbindung mit M5-Gängungen und Lochdurchmesser 5,5 mm, was Kompatibilität mit Standardboltlängen in der Automobil- und Maschinenindustrie sicherstellt.
• Robuste Bauform ausgelegt für bis zu 80 A bei maximal 32 V, gemäß relevanten Normen (ISO 8820-5 als Referenz angegeben).
• Farbe: Weiß — erleichtert visuelle Identifikation in Schaltschränken und Verteilungskästen in bestimmten Montagekonfigurationen.

Technische Abmessungen und Montageinformationen

• Abmessungen: 42 x 12 mm (das eigentliche Sicherungsmodul).
• Bol Abstand (von Zentrum zu Zentrum): 30 mm — relevant bei Planung von Montagesflächen und Montage mit Schraub-/Bolttilgungen.
• Empfohlenes Anzugsdrehmoment: 4,5 Nm ± 1 Nm. Dies gewährleistet koranten elektrischen Kontakt, ohne das Gehäuse oder Gewinde zu beschädigen.
• Anwendungsbereich: Bis zu 32 V DC, Nennstrom 80 A.
• Typbezeichnung: Bolt Down Fuse, Midi.

Kompatibilität und Anwendungstipps

• Geeignet für Batterieversorgungen, Hauptstromverteiler und sekundäre Verteilpunkte in Motorrädern, Kleinfahrzeugen und Spezialmaschinen, wo Platz begrenzt ist, aber hohe Ströme auftreten.
• Auf ebener Fläche mit korrektem Boltabstand montieren und sicherstellen, dass passende Unterlegscheiben und Sicherungsresistenz gegen Vibrationen verwendet werden. Nachziehen auf das angegebene Drehmoment, um lose Verbindungen oder Überdrehen zu vermeiden.
• Verwenden Sie bei einem Austausch Sicherungen desselben Typs und derselben Charakteristika — es ist wesentlich, sowohl Ampere- als auch Spannungsangabe sowie Montageform (bolt-feste Midi-Variante) einzuhalten.

Kwalifikation und Identifikation

• Hersteller: JMP — MPN 149.01.48 ist die Herstellerreferenz für diese Midi-Boltsicherung.
• GTIN 4043981410839 ist zur eindeutigen Produktidentifikation bei Registrierung und Beschaffung enthalten.

Die gelieferte Verpackung enthält mehrere Einheiten desselben Artikels (im Produktnamen als Packung mit 5 angegeben), aber im professionellen Beschaffungszusammenhang empfiehlt es sich immer, die gewünschte Stückzahl bei der Bestellung zu bestätigen, da größere Bestände für Verteilerzwecke verpackt sein können.
