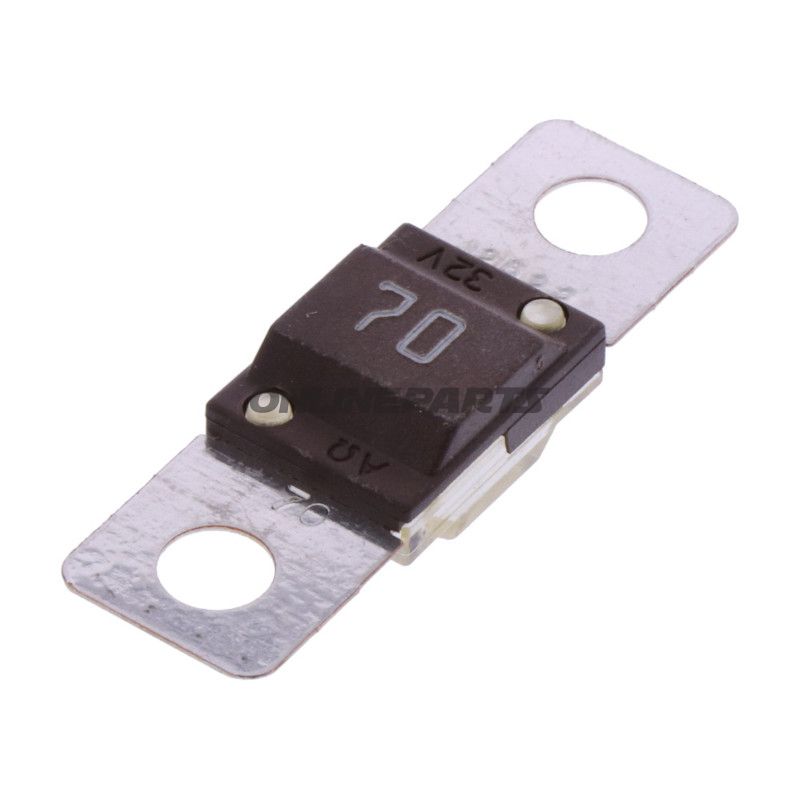

Sicherung Midi 70A braun JMP Packung 5 Stück

Midi-Sicherung 70 A (Bolt-down) für 12/24 V-Systeme — JMP (Paket mit 5)

Produktübersicht: Diese Bolt-down MIDI-Sicherung von JMP (MPN: 149.01.47, GTIN: 4043981410822) ist eine mechanisch montierte Sicherung für Fahrzeug- und Marineelektrik-Anwendungen mit Nennstrom 70 Ampere und Spannungen bis zu 32 V. Sie ist für die Montage mit Schraube/Bolt ausgelegt und bietet eine klare visuelle Inspektion des Sicherungselements durch ein teilweise durchsichtiges Gehäuse.

• Funktion: Die Sicherung schützt die Verkabelung und Bauteile, indem sie den Stromkreis bei Überschreitung des festgelegten Stroms (70 A) unterbricht. Das Bolt-down-Design gewährleistet eine geringe Übergangswiderstand und eine zuverlässige elektrische Verbindung in Hochstrom-Anwendungen.
• Montage: Bolt-Montage mit 30 mm Achsenabstand. Bohrlochdurchmesser 5,5 mm (Gewindebuchse M5). Empfohlenes Anzugsdrehmoment: 4,5 Nm ± 1 Nm.
• Anwendungsbereich: Geeignet für Motorräder, kleine Fahrzeuge, Boote und Spezialfahrzeuge, bei denen eine MIDI-Sicherung für Systemströme rund um 70 A und Spannungen bis zu 32 V geeignet ist.

Materialien und Bauweise: Das Gehäuse besteht aus PA66 und PSU für chemische Beständigkeit und mechanische Stabilität unter Temperatureinfluss. Eine Seite des Gehäuses ist durchsichtig, um die Sicherungsdraht visuell zu prüfen. Kontakte und leitende Bauteile bestehen aus verzinntem Kupfer für gute elektrische Leitfähigkeit und verbesserte Korrosionsschutz in aggressiven Umgebungen.

Technische Daten (Auswahl):

• Typ: Bolt-Down-Sicherung, MIDI-Kategorie
• Abmessungen: 42 x 12 mm
• Nennspannung: bis zu 32 V
• Nennstrom: 70 A
• Bolt-Abstand: 30 mm
• Bohrlochdurchmesser: 5,5 mm (Gewinde M5)
• Automatisch: Nein (nicht selbstzurückstellend)

Kompatibilität und praktische Hinweise: Das MIDI-Format erfordert Platz für die Bolt-Montage mit 30 mm Zentralabstand. Prüfen Sie Montagesraum und Größe der Sicherungshalter an bestehenden Installationen. Der verzinnte Kupferkontakt reduziert Kontaktwiderstand und minimiert Wärmbildung bei längeren Betriebszeiten nahe der Maximalbelastung.

Sicherheit und Normen: Das Produkt entspricht relevanten industriellen Anforderungen für Bolt-down MIDI-Sicherungen (angegeben als ISO 8820-5 in den Herstellerangaben). Verwenden Sie korrekte Anzugsdrehmomente, um lose Verbindungen oder Beschädigungen am Gehäuse und Gewinde zu vermeiden.

Branding und Identifikation: JMP liefert diese MIDI-Sicherung unter der Artikelnummer 149.01.47 (MPN) und der globalen Handelscode GTIN 4043981410822. Diese Referenzen können bei Beschaffungs-, Ersatzteilidentifikation und Dokumentation elektrischer Ausrüstung verwendet werden.

Verpackungsgröße: Das Produkt wird in einer Verpackung mit fünf Einheiten geliefert — beachten Sie dies bei der Planung Ihres Ersatzteil-Lagers.

Hinweis: Die Sicherung ist nicht selbstzurückstellend. Für Anwendungen mit häufigem Überschreiten oder elektronischer Überstromschutzzusatzleistung sollten Funktion und erforderliche Eigenschaften im Verhältnis zu den Systemanforderungen bewertet werden.
