Sicherung Midi 60A gelb JMP Packung 5 Stück

Midi-Sicherung 60 A (gelb) für Fahrzeug- und Batterie-Kreise

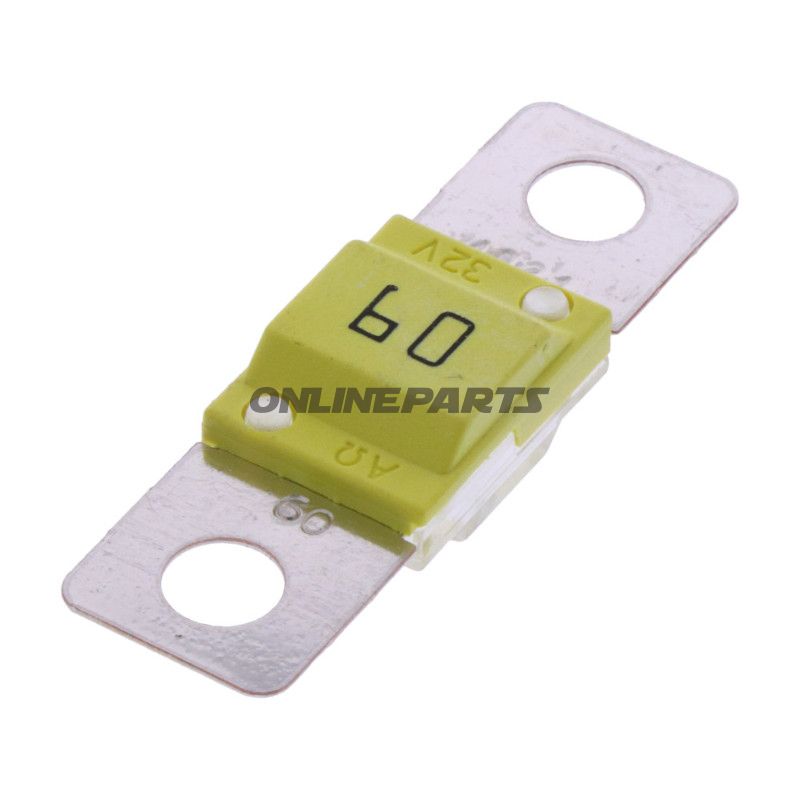

Produktübersicht: Diese Midi-Sicherung von JMP (MPN: 149.01.46, GTIN: 4043981410815) ist eine 60 A Sicherung mit Schraub-/Bolzenbefestigung, konzipiert zum Schutz von Niederspannungskreisen bis 32 V. Sie wird in einer Packung von fünf Einheiten geliefert und ist mit Materialien und Abmessungen gemäß ISO 8820-5 Spezifikationen für MIDI-Sicherungen ausgeführt.

Funktion und Anwendung:

• Die primäre Funktion der Sicherung ist Überstromschutz in elektrischen Systemen, typischerweise in Motorrädern, Veteranenfahrzeugen, kleineren Fahrzeuginstallationen und Batterie-/Verteilerkästen, wo eine Schraub- oder Bolzenverbindung erforderlich ist.
• Bolzen-Down-Design bietet eine niederohmige, mechanisch robuste Verbindung, die Vibrationen und höhere Ströme besser toleriert als einige steckverbindungsbasierte Sicherungen.
• Durchsichtiges Gehäuse auf einer Seite ermöglicht eine visuelle Inspektion des Sicherungselements, ohne Demontage.

Materialien und Konstruktion:

• Gehäusematerial: PA66 (Polyamid 66) und PSU (Polysulfon). Diese Kunststofftypen werden gewählt für Chemikalienbeständigkeit sowie Stabilität bei Betriebstemperatur und mechanischer Belastung.
• Elektrische Kontake: Versorgungsanschlüsse aus bleihedexem Kupfer für gute Leitfähigkeit und Korrosionsschutz.
• Farbe: Gelb (Farbcode entspricht oft 60 A in vielen Standards und erlaubt schnelle Identifikation).

Technische Daten und Maße:

• Stromstärke: 60 A
• Spannungsklasse: bis 32 V DC
• Abmessungen: ca. 42 x 12 mm
• Bolzenabstand (Lochabstand): 30 mm
• Lochdurchmesser / Bolzenausführung: ca. 5,5 mm (Gewinde M5 für Schraubverbindung)
• Empfohlendes Befestigungsdrehmoment: 4,5 Nm ± 1 Nm
• Standard: ISO 8820-5 (MIDI-Sicherungen)
• Bezeichnungstyp: Bolt Down Fuse, Midi

Vorteile des Designs (praktisch für Mechaniker):

• Bolzen-Down-Lösung sorgt für sichere mechanische und elektrische Kontakt in Anwendungen mit Vibrationen und hohem Strom.
• Durchsichtiges Fenster ermöglicht schnelle visuelle Prüfung bei Wartungsinspektionen.
• Konstruktion mit PA66/PSU und bleihaltigem Kupfer reduziert Korrosions- und Kontaktverlustrisiko über die Zeit.

Kompatibilität und Montagehinweise:

• Passt in Halter- und Befestigungskonfigurationen für MIDI-Bolzsicherungen mit 30 mm Lochabstand und M5-Anschluss.
• Geeignet für 12 V- und 24 V-Systeme bis 32 V DC, gängig in Motorrädern, ATV, Booten und leichteren Fahrzeuginstallationen.
• Bei Montage empfiehlt es sich, das angegebene Drehmoment (4,5 Nm ±1 Nm) einzuhalten, um eine korrekte elektrische Verbindung zu sichern, ohne Gehäuse oder Gewinde zu beschädigen.

Identifikation und Rückverfolgbarkeit: Das Produkt stammt von JMP und ist mit der Modellnummer MPN 149.01.46 gekennzeichnet. GTIN 4043981410815 kann zum Einkauf, zur Bestandsführung und Dokumentation im Service verwendet werden.

Sicherheit und Hinweise: Sicherungen nur mit korrekt spezifiziertem Wert und Typ wechseln. Die Verwendung des falschen Sicherungstyps oder falschen Montagemoments kann den Schutz beeinträchtigen oder Wärmeentwicklung verursachen.
