Sicherung Midi 30A orange JMP Packung 5 Stück

Midi-Sicherung 30 A mit Schraubverbindung für Motorrad-Elektroinstallation

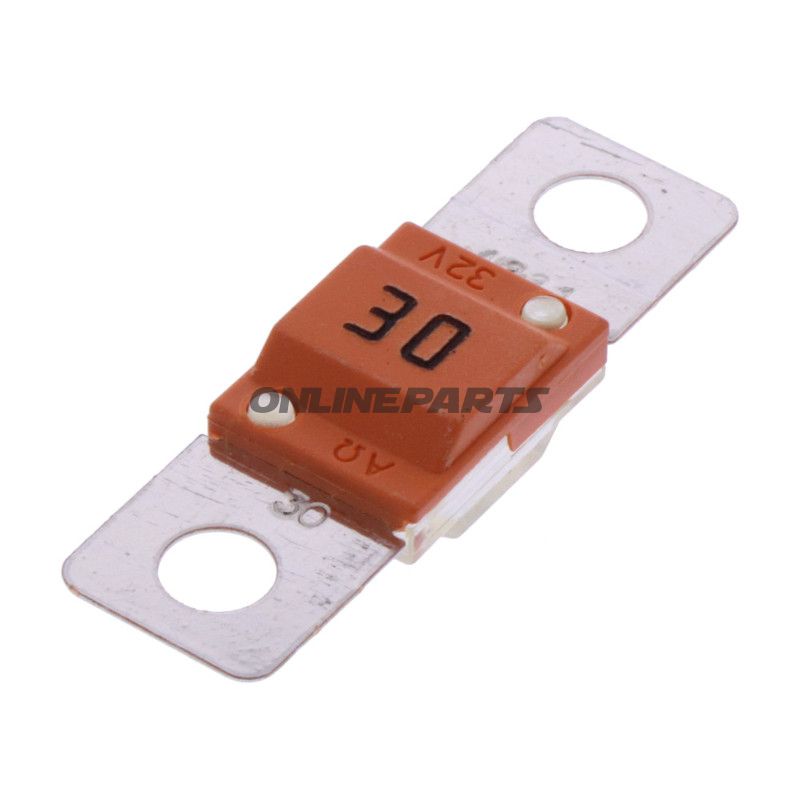

Produkt: JMP Midi-Sicherung in Orange (GTIN 4043981410785, MPN 149.01.43) wird in einer Packung mit fünf einzelnen Einheiten geliefert und ist für boltfeste (Schrauben/bolt down) Sicherungslösungen in 12–32 V Systemen vorgesehen. Die Konstruktion richtet sich an Mechaniker und erfahrene Motorradfahrer, die eine robuste, visuell kontrollierbare Sicherung mittlerer Größe (Midi) zum Schutz von Kabeln und Schaltungen benötigen.

Funktion

• Die Midi-Sicherung wirkt als boltfestesteckte Sicherung: das Sicherungselement wird befestigt und elektri sch über eine M5-Schraube/ Bolzen verbunden, was eine gute mechanische Befestigung in vibrationsbelasteten Umgebungen ermöglicht.
• Die Nennstromstärke beträgt 30 A, geeignet für mittlere Lastkreise wie Ladegeräte, größere Verbraucher und Unterkomponenten im Motorrad-Elektronetz.
• Spannungsklasse bis 32 V, deckt sowohl 12 V- als auch 24 V-Systeme in Fahrzeuganwendungen ab.
• Durchsichtiges Gehäuse auf einer Seite ermöglicht visuelle Kontrolle des Sicherungsdrahts ohne Demontage.

Materialien und Eigenschaften

• Gehäusematerial: PA66 in Kombination mit PSU. Diese Kunststoffmaterialien sind chemisch beständig und dimensionsstabil bei Betriebs­temperaturen üblich für Fahrzeuginstallationen.
• Kontakte: Verzinnte Kupferlegierung für Korrosionsbeständigkeit und zuverlässige Stromführung über die Zeit. Das Verzinnen reduziert das Risiko von Oxidation an Verbindungsflächen.
• Mechanisch: Abstand der Bolzen 30 mm und Bohrloch/ Bolzloch-Durchmesser ca. 5–5,5 mm; empfohlene Schrauben-/Bolzengewinde M5. Abmessungen des Sicherungsgehäuses: ca. 42 x 12 mm, wodurch es kompatibel mit Standard Midi-Tragschienen und Haltern ist.
• Befestigungsdrehmoment: Empfohlen 4,5 Nm ±1 Nm für korrekten elektrischen Kontakt und um das Verbiegen der Kunststoffteile zu vermeiden.

Technische Daten (wesentliche Punkte)

• Typ: Bolt Down Fuse / Midi
• Abmessungen: 42 x 12 mm
• Nennspannung: bis zu 32 V
• Nennstrom: 30 A
• Boltenabstand: 30 mm
• Bohldurchmesser: ca. 5–5,5 mm
• Automatische Rückstellung: Nein (Einweg-Sicherungselement)

Kompatibilität und Anwendung

• Eignet sich für den Einsatz in Motorrädern, ATVs, kleinen Scootern und anderen Fahrzeugen mit 12–32 V-Netz, in denen eine boltfeste Midi-Sicherung spezifiziert ist.
• Passt in vorhandene Midi-Halterungen und Sicherungshalter mit 30 mm Bolzenabstand und M5-Anschluss.
• Typischerweise verwendet in Kreisen, bei denen hohe mechanische Verankerung und visuelle Inspektion gewünscht sind — z. B. Lade-Kreisläufe, stärkere Verbraucher oder als Verankerungspunkt in Sicherungspanels.

Sicherheits- und Montagehinweise

• Beachten Sie das empfohlene Drehmoment (4,5 Nm ±1 Nm) beim Montieren, um eine korrekte elektrische Verbindung zu gewährleisten, ohne Kunststoffteile zu beschädigen.
• Stellen Sie sicher, dass Bolzen- und Kontaktflächen sauber und frei von Oxidation sind, bevor Sie montieren.
• Ersetzen Sie die Sicherung durch denselben Typ und dieselbe Kennlinie (Midi, 30 A, boltfest), um den korrekten Schutz des Stromkreises bei Austausch beizubehalten.

Brand und Identifikation

Der Hersteller JMP wird als Marke auf dem Produkt angegeben (MPN 149.01.43). GTIN 4043981410785 kann zur eindeutigen Identifikation in Ersatzteilregistern und Beschaffungssystemen verwendet werden.
