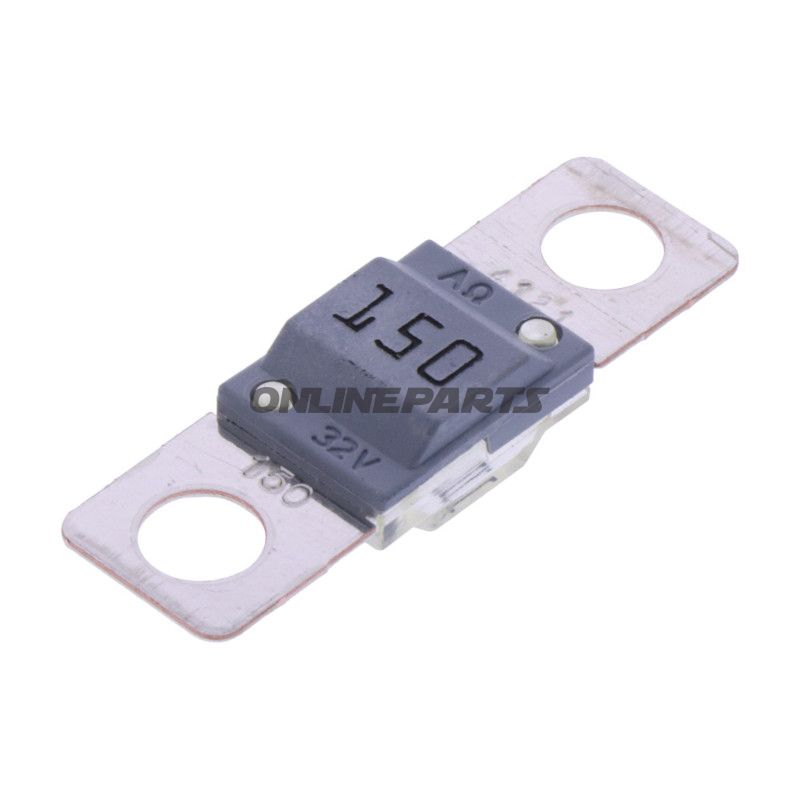

Sicherung Midi 150A JMP grau Packung 5 Stück

Midi-Sicherung 150 A mit Schraubverbindung für 12/24 V elektrische Anlagen

Produkt: JMP Midi-Sicherung, Modell 149.01.51 (GTIN: 4043981410860). Diese Sicherung ist vorgesehen für direkte Schraub- oder Bolzenverbindung in den Stromkreisen von Kraftfahrzeugen, wenn ein Hochstromschutz bis zu 150 A bei niedriger Spannung (bis 32 V) erforderlich ist.

Funktion und Anwendung

• Die Midi-Sicherung schützt Haupt- und Verteilungskreise vor Überstrom und Kurzschluss, indem die Verbindung unterbricht, wenn der Strom die Charakteristik der Sicherung überschreitet (150 A).
• Bolzennut-Design (Schraub-/Bolzenverbindung) macht sie geeignet als Hauptsicherung oder zum Schutz leistungsstarker Verbraucher, bei denen geringes Übergangsverhalten und sichere mechanische Befestigung wichtig sind.
• Der klare/halbtransparente Gehäuseteil auf einer Seite ermöglicht eine visuelle Inspektion des Sicherungselements ohne Demontage.

Materialien und Konstruktion

• Gehäusematerialien: PA66 (Polyamid) und PSU (Polyethersulfon), ausgewählt für mechanische Festigkeit und chemische Beständigkeit in Fahrzeugumgebungen.
• Kontakte: Veredelter Kupferkontakt für verbesserte Korrosionsbeständigkeit und elektrische Leitfähigkeit.
• Bolten- und Schraubverbindung: M5-Gewindeverbindungen mit einer empfohlenen Spannung (Montage-Drehmoment) von 4,5 Nm ±1 Nm, um korrekten Kontaktdruck sicherzustellen, ohne die Komponente zu beschädigen.
• Abmessungen und Mechanik: Gesamtlänge ca. 42 x 12 mm, Lochabstand 30 mm und Lochdurchmesser ca. 5,5 mm, angepasst an standardisierte Montageschnittstellen in vielen Installationssituationen.

Technische Daten

• Typ: Midi, Bolzverbindung-Sicherung
• Strom: 150 A
• Spannung: bis 32 V (für 12 V- und 24 V-Systeme in der Praxis geeignet)
• Abmessungen: 42 x 12 mm
• Lochabstand: 30 mm
• Lochdurchmesser: 5,5 mm
• Automatische Nachschmelzung: Nein (Einweg-Element)

Kompatibilität und Anwendungsbereiche

• Eignet als Hauptsicherung in Motorrädern, ATVs, kleinen LKWs und Marineinstallationen, wo Platz knapp ist, aber hohe Ströme abgesichert werden müssen.
• Nutzt, wenn eine robuste mechanische Befestigung gegenüber Schnellkupplungssteckern bevorzugt wird.
• Geeignet in Anwendungen, bei denen eine visuelle Inspektion des Sicherungselements vor dem Ausbau von Vorteil ist.

Montage und Handhabung

• Befestigungsmoment: 4,5 Nm ±1 Nm bei M5-Schrauben — beachten Sie die Toolspezifikation, um Unter- oder Überdrehen zu vermeiden.
• Stellen Sie sicher, dass Scheiben- und Mutternkomponenten sowie eine saubere Kontaktfläche vorhanden sind, um den niedrigsten möglichen Übergangswiderstand zu erreichen.
• Da es sich um ein Einweg-Element handelt, muss der Austausch mit einer Sicherung desselben Typs und derselben Charakteristik (JMP 149.01.51) erfolgen, um den korrekten Schutz aufrechtzuerhalten.

Identifikation

• Hersteller/Marke: JMP — Modellnummer MPN 149.01.51.
• GTIN: 4043981410860 (verwendet zur eindeutigen Identifikation in Ersatzteilverwaltung und Beschaffung).

Die obige Beschreibung deckt Funktion, Materialauswahl, Montageparameter und relevante technische Maße für JMP Midi-Sicherung 150 A ab. Bei Unsicherheit bezüglich der Kompatibilität mit einer spezifischen Installation wird empfohlen, vor der Montage die Montagemessungen (Lochausfall und Lochdurchmesser) sowie Systemspannung zu überprüfen.
