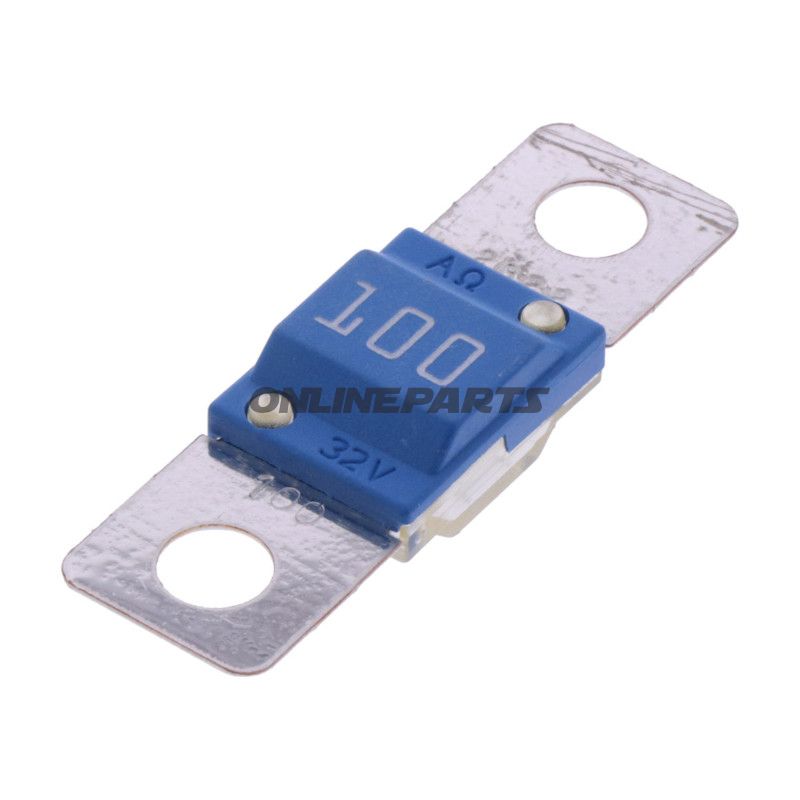

Sicherung Midi 100A JMP blau Packung 5 Stück

Midi-Sicherung 100 A mit Schraubverbindung zu 12–32 V Systemen

Produkt: JMP Midi-Sicherung, Modell 149.01.49 (GTIN 4043981410846). Diese Schraub-/Bolt-down Midi-Sicherung ist in blauer Ausführung gefertigt und wird von JMP geliefert. Die nachfolgende Beschreibung deckt Funktion, Materialien, Abmessungen und Anwendungsbereiche für Mechaniker und Motorradbesitzer ab.

Funktion

• Die primäre Funktion der Sicherung besteht darin, elektrische Kreise vor Überstrom zu schützen, indem der Strom automatisch unterbrochen wird, wenn der Stromwert 100 Ampere überschreitet.
• Durch das Schraub-/Bolt-down-Design eignet sie sich für dauerhafte Verbindungen in 12–32 V-Systemen von Motorrädern und Fahrzeugen, z. B. Hauptstromleitungen, Startrelais oder nachgerüstete leistungsstarke Komponenten.
• Transparente Seite im Gehäuse ermöglicht eine visuelle Inspektion des Sicherungselements ohne Demontage, was Fehlersuchabläufe in der Werkstatt erleichtert.

Materialien und Bauweise

• Gehäuse: Kombination aus PA66 (Polyamid 66) und PSU (Polysulfon). Diese thermoplastischen Materialien wurden aufgrund mechanischer Festigkeit und chemischer Beständigkeit in Motor- und Werkstattumgebungen gewählt.
• Kontakte: Verzinnte Kupferkontakte, die gute elektrische Leitfähigkeit bei gleichzeitigem Korrosionsschutz gegen atmosphärische Feuchtigkeit und gängige Verunreinigungen bieten.
• Schraubanschluss: M5-Gewinde für Schraubmontage; Lochdurchmesser angegeben als 5,5 mm für das Durchführen der Schraube.
• Farbe: Blau, was eine schnelle visuelle Identifikation des Sicherungstyps in einem Sicherungspanel oder an einer Batterieklemme ermöglicht.

Technische Daten und Abmessungen

• Modell/MPN: 149.01.49 (JMP).
• GTIN: 4043981410846.
• Typ: Midi, bolt-down Sicherung.
• Nomineller Strom: 100 A.
• Nominierte Spannung: bis zu 32 V.
• Abmessungen: ca. 42 x 12 mm.
• Bolzenabstand ( Lochabstand): 30 mm.
• Lochdurchmesser: 5,5 mm.
• Empfohlenes Befestigungsmoment: 4,5 Nm ± 1 Nm für M5-Schrauben.
• Standard: Erfüllt ISO 8820-5.
• Automatik: Nicht automatisch (Einweg-Sicherungselement, muss nach Auslösung ausgetauscht werden).

Anwendung und Kompatibilität

• Eignet sich für direkte Montage an Batterie- oder Verteilerterminals in Motorrädern, ATVs, Leichtfahrzeugen und Spezialfahrzeugen mit 12–32 V elektrischen Systemen.
• Typische Anwendungen umfassen das Absichern von Hauptstromleitungen, Startkreisen, Zusatzscheinwerfern, Heizelementen und anderen Hochleistungsverbrauchern, bei denen eine robuste Bolt-down-Verbindung bevorzugt wird.
• Prüfen Sie stets den physischen Platz und den Bolzenabstand (30 mm), um korrekte Montage in vorhandenen Sicherungsplatten oder Halterungen sicherzustellen.

Vorteile der Bauweise

• Transparente Gehäuse-Seite ermöglicht visuelle Zustandskontrollen und schnelle Diagnose, ohne Verbindungen zu lösen.
• Verzinnte Kupferkontakte und PA66/PSU-Gehäuse bieten eine Balance aus elektrischer Leistung und Beständigkeit gegenüber Hitze und Chemikalien in motorraumnahen Umgebungen.
• Standard-M5-Schraubverbindung gewährleistet mechanische Stabilität und gute elektrische Kontaktqualität bei korrektem Drehmoment.

Installation und Sicherheit

• Folgen Sie dem angegebenen Befestigungsmoment (4,5 Nm ± 1 Nm), um Über- oder Unterdrehen zu vermeiden.
• Ersetzen Sie die Sicherung nach Auslösung durch den korrekt typ- und amperewertigen Ersatz; dieses Bauteil ist nicht wiederverwendbar als automatische Sicherung.
• Beachten Sie das elektrische Schema des Fahrzeugs und die Empfehlungen des Herstellers bei der Wahl der Sicherungsgröße und dem Platzierungsort.

Der Hersteller JMP und die MPN 149.01.49 identifizieren diese Midi-Sicherung eindeutig. GTIN 4043981410846 kann zur Lager- und Bestellkontrolle in der Ersatzteillogistik der Werkstatt verwendet werden.
