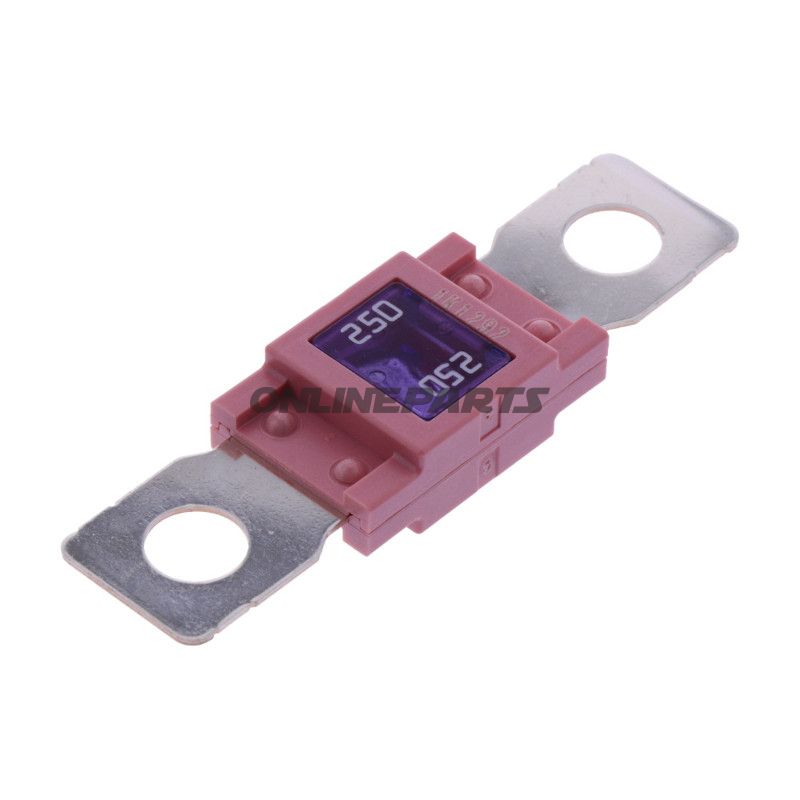

Sicherung Mega 250A JMP PINK Packung 5 Stück

Megasicherung 250 A mit Schraubanschluss an Motorradstromverteilung

Produkt: Megasicherung von JMP (MPN: 149.01.57, GTIN: 4043981410921). Diese Sicherung ist als Bolt-Down/Schraubendiagramm ausgelegt, geeignet für hohe Ströme bis 250 A und Nennspannungen bis zu 32 V.

Funktion und Anwendung

• Primäre Funktion: Schutz der Hauptstromkreise vor Überstrom durch Unterbrechen des Kreislaufs bei Sicherungsauslösung.
• Anwendungsbereich: Typischerweise eingesetzt in Motorrädern, ATVs und anderen Kleinfahrzeugen sowie in elektrischen Verteilerkästen, in denen Platz für Bolt-Down-Sicherungen vorhanden ist.
• Montage: Bolt-Down/Schraubverbindung macht die Komponente für fest installierte Anwendungen in Sicherungsblöcken oder auf Stromverteilungsschienen geeignet.

Materialien und Bauweise

• Gehäuse: Thermoplastisches, hitzebeständiges Material, das den Betrieb in Motor- und Elektrik-Räumen ohne Verformung bei normalen Betriebstemperaturen toleriert.
• Kontakt- und Befestigungselemente: Ausgeführt mit Diffusion-Tin-Drop-Technologie für bessere elektrische Kontakte und Korrosionsbeständigkeit.
• Visuelle Inspektion: Sichtfenster an beiden Seiten des Gehäuses ermöglichen eine schnelle Überprüfung des Sicherungszustands ohne Demontage.

Technische Daten und Abmessungen

• Stromstärke: 250 A (nennen)
• Nennspannung: Bis zu 32 V
• Abmessungen: 68,8 x 19 mm
• Bolzabstand: 51 mm
• Gewinde/Schraubenloch: M8 (Bohrungsdurchmesser ca. 8,7 mm)
• Anzugsdrehmoment: 12 Nm ± 1 Nm — gibt das empfohlene Drehmoment an, um eine korrekte elektrische Verbindung ohne Überdrehen sicherzustellen.
• Automatische Auslösung: Nein (mechanische Schmelzsicherungstyp)
• Farbe: Pink (erleichtert die visuelle Größenidentifikation in einem Sicherungsblock)

Normen und Kompatibilität

• Die Sicherung entspricht relevanten Normen für Megasicherungen, einschließlich ISO 8820-5 und JASO D612, was sie kompatibel mit industriellen Anforderungen an Fahrzeug-Elektrik macht.
• Für direkte Austausche in Installationen konzipiert, die Bolt-Down-Megasicherungen mit demselben Boltabstand und M8-Anschluss verwenden.

Praktische Hinweise für Montage und Service

• Bei der Montage: Verwenden Sie einen Drehmomentschlüssel, um das empfohlene 12 Nm ± 1 Nm zu erreichen. Bei härteren oder weicheren Montagesubstraten sollte der Kontaktbereich vor dem endgültigen Festziehen überprüft werden.
• Inspektion: Die integrierten Inspektionsfenster ermöglichen eine schnelle visuelle Kontrolle bei Routineprüfungen, ohne die Sicherung lösen zu müssen.
• Auswechslung: Da dies eine nicht automatische Schmelzsicherung ist, müssen defekte Sicherungen immer mit demselben Typ und Hersteller oder mit einer entsprechenden Bolt-Down Megasicherung mit denselben elektrischen und mechanischen Spezifikationen (250 A, 32 V, M8, 51 mm Bolzabstand) ersetzt werden.

Weitere Informationen

Das Produkt wird von JMP geliefert und ist mit der MPN 149.01.57 und GTIN 4043981410921 identifiziert. Die Farbcodierung (pink) und die physischen Abmessungen erleichtern die schnelle Erkennung in Verteilern und Sicherungspanelen, was für Mechaniker und Techniker bei Fehlersuche und Wartung praktisch ist.
