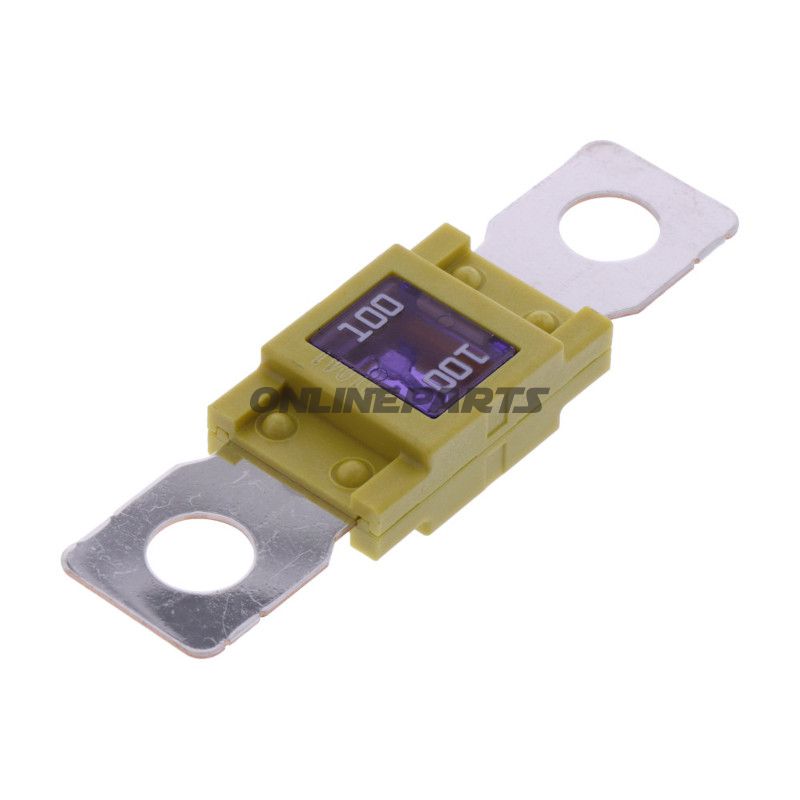

Sicherung Mega 100A JMP gelb Packung 5 Stück

Mega-Sicherung 100 A mit Schraubverbindung zur Motorrad-/Fahrzeuginstallation

Produkt: Mega-Sicherung 100 A, gelb. Brand: JMP. Modell/MPN: 149.01.52. GTIN: 4043981410877.

Diese bolt‑down Mega‑Sicherung von JMP ist für Hochstromkreise in Fahrzeugen und Motorrädern konzipiert, bei denen Platz für eine herkömmliche Sicherungshalterung begrenzt ist und eine robuste Schraubverbindung benötigt wird. Die Sicherung schützt das Verkabelungsnetz und Bauteile, indem sie den Strom bei Überlastung oder Kurzschluss innerhalb der spezifizierten Merkmale der Sicherung unterbricht.

• Funktion: Mechanische Sicherungskassette mit Schmelzdraht, der den Stromkreis bei Überstrom trennt. Bolt‑down (Schraubanschluss) Sicherung, ausgelegt für direkte Montage an Anschlussplatten oder Busbars.
• Strom- und Spannungsdaten: Nennstrom 100 A, maximale Betriebs-spannung bis zu 32 V.
• Abmessungen und Montageparameter: Gesamtabmessungen ca. 68,8 x 19 mm. Schraubenabstand 51 mm; Lochdurchmesser (Durchschnitt) 8,7 mm; Schraubengewindedurchmesser Ø: M8. Empfohlenes Befestigungsmoment 12 Nm ± 1 Nm.
• Visuelle Inspektion: Das Gehäuse verfügt über Fenster an beiden Seiten, die eine visuelle Kontrolle des Sicherungszustands ohne Demontage ermöglichen.

Materialien und Aufbau

• Gehäuse: Thermoplastischer, hitzebeständiger Kunststoff, gewählt für die Kombination aus elektrischer Isolation und Widerstandsfähigkeit gegenüber Temperatureinflüssen im Motorraum und elektrischen Kabinenbereichen.
• Kontaktpunkt/ Befestigung: Befestigungselement mit Diffusion-Tin-Drop-Technologie zur Verbesserung des Kontaktwiderstands und des Korrosionsschutzes an Klemmstellen.
• Sicherungselement: Metallischer Schmelzdraht dimensioniert für 100 A Charakteristik, im Gehäuse eingebettet.

Normen und Kompatibilität

• Entspricht relevanten Normen, einschließlich ISO 8820‑5 und JASO D612, die Abmessungen, Leistung und Prüfverfahren für in Fahrzeugen verwendete Sicherungen festlegen.
• Eignet sich zur Montage in 12–32 V Systemen in Motorrädern, ATV, Freizeitfahrzeugen und anderen Kleinfahrzeugen mit Anforderungen an Hochstromschutz.

Praktische Hinweise für Monteure

• Überprüfen Sie den Schraubenabstand und den Lochdurchmesser am Montageort vor der Installation, um eine korrekte Passform und momentane Anzeige sicherzustellen (12 Nm ± 1 Nm).
• Verwenden Sie korrekt dimensionierte M8-Schrauben sowie ggf. Muttern oder Scheiben, um mechanische Stabilität bei Vibrationen zu gewährleisten.
• Visuelle Inspektion durch die Fenster kann einen schnellen Hinweis auf ausgelöste Sicherung geben, aber manuelle тест oder Austausch wird für endgültige Fehlerdiagnose empfohlen.

Verpackungsbeschreibung: Das Produkt wird als JMP Mega-Sicherung Modell 149.01.52 geliefert, GTIN 4043981410877. Farbe: Gelb. Hinweis, dass die Beschreibung die Produktverpackung angibt — Mengenangaben auf der Verpackung können je nach Verpackungsformat des Lieferanten variieren; prüfen Sie, was der jeweiligen Bestellung beiliegt.

Technische Daten (Auswahl): Typ Bolt Down Fuse / Mega; Abmessungen 68,8 x 19 mm; Nennspannung 32 V; Nennstrom 100 A; Lochabstand 51 mm; Lochdurchmesser 8,7 mm; automatische Funktion: nein.
