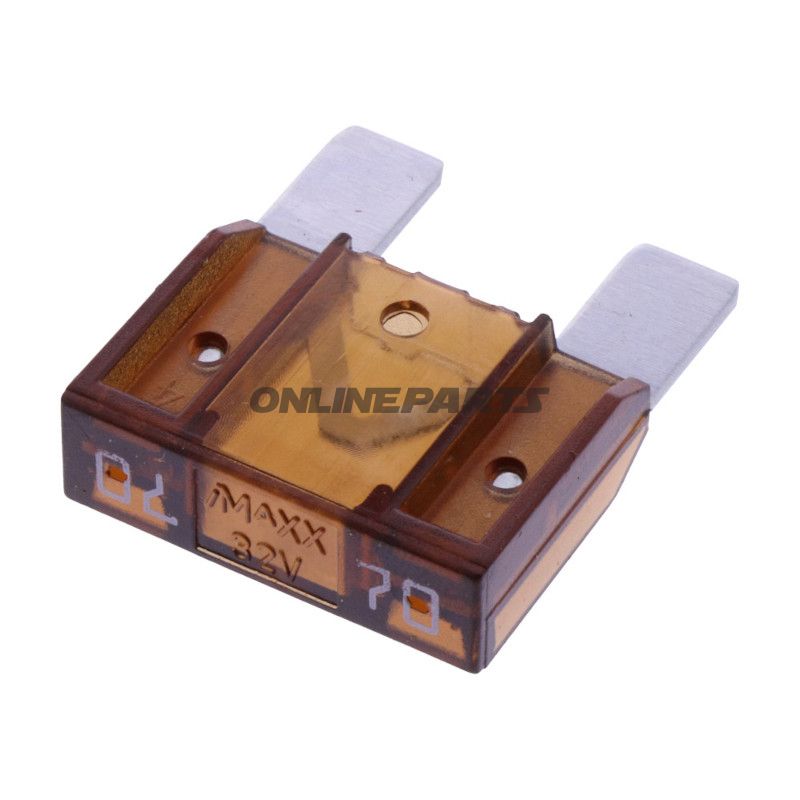

Maxi-Bladsicherung (MCASE) 70 A – JMP (für Fahrzeuge und Motorradminstallationen)
Produkt: Maxi-Bladsicherung im transparenten Gehäuse von JMP, GTIN 4043981410549, Herstellernummer (MPN) 149.01.19.
Diese Sicherung ist eine Plug-in Maxi-Bladsicherung (oft als MCASE/maxi Blade bezeichnet) für Niederspannungsanlagen in Fahrzeugen und Motorrädern, bei der eine hohe Stromkapazität und eine gute visuelle Inspektion des Sicherungsdrahtes gefordert sind. Die Ausführung von JMP kombiniert ein hitzebeständiges Kunststoffgehäuse mit deutlichen Messpunkten, sodass Mechaniker schnell beurteilen können, ob die Sicherung durchgebrannt ist, ohne sie vollständig herausnehmen zu müssen.
- Funktion: Überwacht und trennt Strom bei Überstrom zum Schutz von Kabeln und Komponenten. Die Plug-in-Formfaktor macht sie kompatibel mit standardmäßigen Maxi-Sicherungshaltern und -Paneelen.
- Strom- und Spannungskennwerte: Nenn-Stromstärke 70 A bei bis zu 36 V DC. Entwickelt für Anwendungen, bei denen größere Leitungen vorhanden sind, z.B. Hauptstromleitungen, Startrelais oder leistungsstarke Anbaulast.
- Materialien und Bauweise: Gehäuse aus hitzebeständigem Kunststoff, transparentes Design mit eingebetteten Messpunkten. Kontaktenasen aus Kupferlegierung, galvanisch beschichtet zum Korrosionsschutz und geringer Übergangswiderstand.
- Standards und Kompatibilität: Entspricht relevanten Normen wie DIN ISO 8820-3 und SAE J1888 (entsprechende Anforderungen an Bladesicherungen und Halter). Physische Abmessungen 34,3 × 29,2 mm, entsprechend Maxi-Blade-Format und kompatibel mit gängigen Maxi-SicherungsHaltern und -Paneelen für Fahrzeuge.
Technische Vorteile und praktische Eigenschaften:
- Transparentes Gehäuse ermöglicht schnelle visuelle Inspektion des Sicherungsdrahtes ohne Demontage.
- Hitzebeständiges Kunststoffgehäuse sichert dimensionale Stabilität bei Betriebstemperaturen im Motorraum und an Paneelen.
- Robuste Kontakte reduzieren das Risiko von Wärmeentwicklung bei hohen Belastungen.
- Standardmaße und Plug-in-Formfaktor erleichtern den Austausch vor Ort.
Farbe und Kennzeichnung: Farbe: braun (Farbcodierung nach Stromstärke zur schnellen Identifikation). Das Produkt ist mit JMP als Hersteller gekennzeichnet, und GTIN 4043981410549 wird zur eindeutigen Identifikation in Ersatzteilkatalogen verwendet.
Anwendungstipps für Monteure: Beim Austausch sicherstellen, dass die korrekte Nennstromstärke für den jeweiligen Stromkreis verwendet wird, und den Zustand der Sicherungshalter überprüfen (Oxidation, lose Kontakte). Die Verwendung desselben Sicherungstyps und eine korrekte Montage gewährleisten geringe Übergangswiderstände und vorhersehbares Funktionsverhalten bei Überstrom.
Technische Daten (Übersicht):
- Typ: Plug-in-Sicherung / Maxi Blade
- Maße: 34,3 × 29,2 mm
- Nennspannung: bis zu 36 V DC
- Nennstrom: 70 A
- Automatische Rücksetzung: Nein (Einweg-Sicherung)
- Hersteller/Brand: JMP
- MPN: 149.01.19
- GTIN: 4043981410549
Hinweis: Die Produktbeschreibung basiert auf JMPs Spezifikationen für eine Maxi-Bladsicherung 70 A im transparenten Gehäuse. Stellen Sie sicher, dass die korrekte Ampere-Wertung und der passende Sicherungshalter für die jeweilige Installation gewählt werden.
