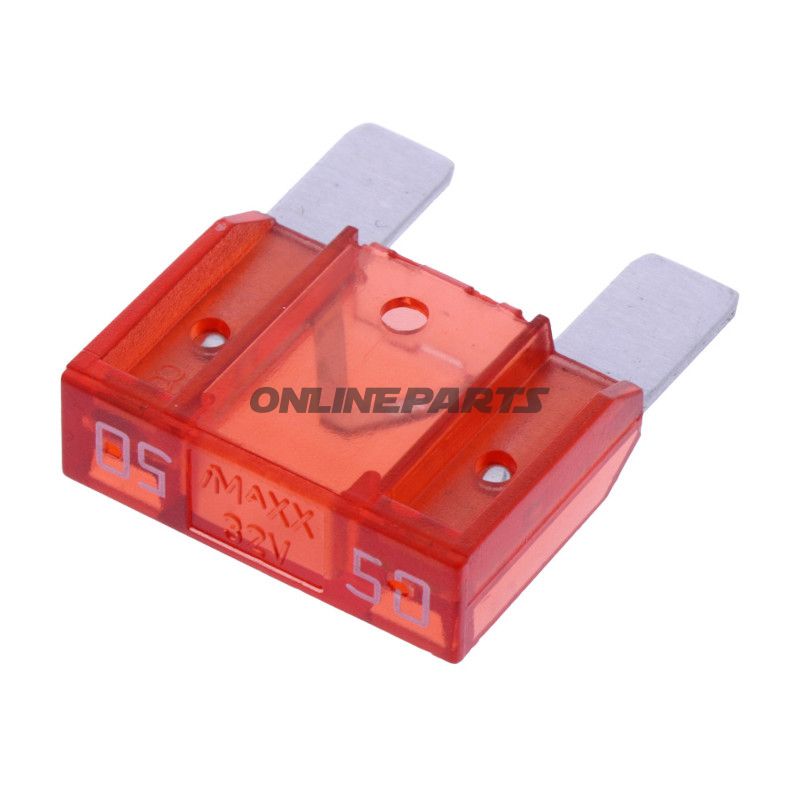

Sicherung, Micro/Maxi Blatttyp für Kraftfahrzeuge — JMP 149.01.17 (50 A, rot)
Produktübersicht: Diese JMP-Sicherung (MPN: 149.01.17, GTIN: 4043981410525) ist eine Einsteck-Blattsicherung in Maxi-Ausführung, vorgesehen für 12–36 V Installationen, typischerweise verwendet in Motorrad- und Autoinstallationen, bei denen hohe Stromkapazität und eine deutliche visuelle Kontrolle der Sicherung erforderlich sind. Das Produkt wird in JMPs Ausführung mit transparentem Gehäuse und Messpunkten für einfache Fehlersuche geliefert.
Funktion und Anwendung
Die primäre Funktion der Sicherung besteht darin, Schaltkreise vor überhöhter Stromstärke zu schützen, indem sie die Verbindung trennt, wenn der Strom den Nennwert überschreitet. Diese Blatt-Typ (Plug-in) Sicherung ist für den schnellen Austausch ohne Werkzeug ausgelegt und wird in Sicherungsboxen oder Halterungen verwendet, die Maxi-Blade verwenden. Das transparente Gehäuse ermöglicht visuell zu erkennen, ob das Sicherungselement durchgebrannt ist, und die integrierten Messpunkte erleichtern die elektrische Kontrolle mit einem Multimeter während der Fehlersuche.
Materialien und Aufbau
- Gehäuse: Hochtemperaturbeständiger Kunststoff, ausgewählt, um Wärmeentwicklung in hohen Stromkreisen zu widerstehen und mechanische Stabilität über die Zeit sicherzustellen.
- Kontaktstifte: Legierungentwurf für gute Leitfähigkeit und Korrosionsbeständigkeit, geeignet für wiederholte Einsätze in Sicherungshaltern.
- Sicherungselement: Schmelzdraht dimensioniert, um eine reproduzierbare Unterbrechung bei angegebenem Stromwert zu gewährleisten.
Technische Daten und Eigenschaften
Die technischen Angaben folgen JMPs Vorgaben und Standardmaßen für Maxi-Blades:
- Typ: Plug-in Blattsicherung (Blade Fuse Maxi)
- Abmessungen: ca. 34,3 × 29,2 mm
- Nennspannung: bis zu 36 V (angekündigt 32–36 V in Lieferantendaten)
- Nennstrom: 50 A (rote Markierung gemäß Farbcodepraxis)
- Automatische Funktion: Nein (passive Schmelzsicherung)
- Visuelle Inspektion: Transparentes Gehäuse mit Messpunkten
Kompatibilität und Anwendungsbereiche
Die Sicherung eignet sich für Sicherungsboxen und Halterungen, die Maxi-Blades akzeptieren, und wird typischerweise in Schaltungen mit hohem Strombedarf verwendet, wie startbezogene Schaltungen, Heizgeräte, leistungsstarke Pumpen oder nachgerüstete Verbraucher in Motorrädern und Autos. Beachten Sie stets die Spezifikationen des Geräts für maximale Spannung und Last bei einem Austausch.
Standards und Kennzeichnung
JMP gibt an, dass der Typ relevante Standards erfüllt (entspricht DIN ISO/SAE Blade-Sicherungen). GTIN 4043981410525 und MPN 149.01.17 sind nützlich bei der Überprüfung der richtigen Ersatzteilnummer bei Bestellung oder Dokumentation in Ersatzteillisten.
Praktische Hinweise für den Mechaniker
- Beim Austausch: Prüfen Sie den Zustand des Sicherungshalters und der Kontaktflächen auf Oxidation oder lose Verbindungen, da diese auch mit korrekter Sicherung Fehler verursachen können.
- Messpunkte: Verwenden Sie die Messpunkte, um den Offen-/Geschlossen-Zustand zu bestätigen, ohne die Sicherung vollständig zu entfernen.
- Wählen Sie stets den Sicherungswert nach dem Schaltplan des Herstellers; ein zu hoher Wert kann den nötigen Schutz verhindern.
Brand: JMP — das Produkt wird unter dem JMP-Namen verkauft und mit MPN 149.01.17 und GTIN 4043981410525 identifiziert.
