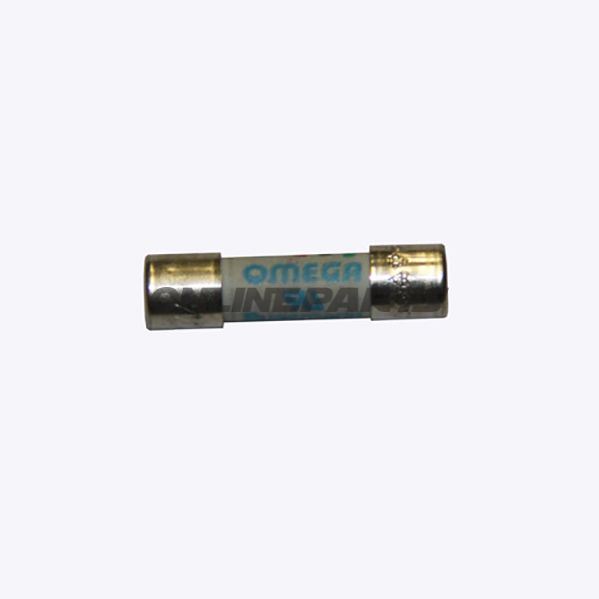

Sicherung, Glas-Sicherung 5 A, 5 x 20 mm — für elektrische Kreise (Snap‑On, MPN 677.07.96)
Produktübersicht: Diese Geodyna Glassicherung von Snap‑On (MPN 677.07.96) ist eine 5-Ampere, zeitverzögerte (trägg) Feinleitungs‑Sicherung im Standard‑5×20 mm‑Format. Sie ist zur Schutz von elektrischen Kreisen in Werkzeugen, Diagnosesystemen und kleineren elektronischen Bauteilen vorgesehen, bei denen eine kurze Überstromphase toleriert werden kann, ohne unmittelbar auszuscheiden.
- Typ: Feinleitungs‑Sicherung, Sandglas
- Abmessungen: 20 x 5 mm (Standard 5×20 mm)
- Stromstärke: 5 A
- Märsspannung:
250 V- Auslösemerkmale: Mittelverzögert (trägg) — toleriert kurzzeitige Stromspitzen ohne sofortigen Abbruch
- Farbe: Weiß (Aussehen des Glashülsens)
- Teilenummer/MPN: 677.07.96 (Snap‑On)
- GTIN: Nicht angegeben
Funktion und Anwendung: Die primäre Funktion der Sicherung besteht darin, Leitungsnetze, Instrumente und elektronische Module vor Überstrom zu schützen. Als Feinleitungs‑Glassicherung mit sandgefülltem Glas bietet sie einen deutlich sichtbaren Bruchpunkt und leitet Wärme/Blitze intern beim Unterbrechen ab. Die zeitverzögerte Charakteristik bedeutet, dass sie bei sehr kurzen Startströmen oder Impulsen nicht auslöst, sondern bei anhaltendem Überstrom reagiert, was in Schaltungen mit induktiven Lasten oder Anlaufströmen von Motoren nützlich ist.
Materialien und Konstruktionsnotizen: Das Gehäuse besteht aus durchsichtigem Glas, das mit Sand gefüllt ist, um Funkenbildung beim Unterbrechen sicher abzuleiten. Kontaktenden (Metallenden) sind beschichtet/konstruiert, um eine gute elektrische Verbindung in Standardclips oder Sicherungshaltern für 5×20 mm‑Format sicherzustellen. Die Feinleitungsinnenseite ist auf eine präzise 5 A Nennstromstärke und eine spezifizierte Ausschaltzeit unter Überstrombedingungen ausgelegt. Die Materialwahl unterstützt stabile Kontaktwiderstände und sichtbare Inspektion des Zustands der Sicherung.
Kompatibilität und Montagedaten: Passt in alle Standard‑5×20 mm Sicherungshalter und Panelhalter. Geeignet für Reparatur und Wartung professioneller Werkzeuge, Prüfgeräte und elektrischer Systeme, bei denen Snap‑On‑Ersatzteil MPN 677.07.96 oder eine 5 A, 5×20 mm zeitverzögerte Glassicherung erforderlich ist. Immer Maße und Auslöseart in der Schaltplansoftware vor dem Austausch prüfen.
Technische Daten (Auswahl):
- Typ: Feinleitungs‑Sicherung, Glas — sandgefüllt
- Abmessungen: 20 × 5 mm
- Spannung: 250 V
- Strom: 5 A
- Auslösung: Mittel / zeitverzögert
- Automatisches Wiedereinschalten: Nein
Praktische Hinweise für den Monteur: Beim Austausch sicherstellen, dass die korrekte Seitenmontage im Halter erfolgt, um schlechten Kontakt zu vermeiden. Glassicherungen sind visuell leicht auf Brüche zu prüfen, aber beschädigtes Glas oder Verfärbungen deuten auf Austauschbedarf hin. Verwenden Sie denselben Typ (zeitverzögert vs. schnell) und denselben Nennstrom, um die Schutzcharakteristik des Kreislaufs beizubehalten.
Identifikation: Das Produkt ist von Snap‑On mit MPN 677.07.96 gekennzeichnet. GTIN ist in den Produktdaten nicht angegeben. Interne Teilenummer angegeben im Lieferantentext: 3350322.
