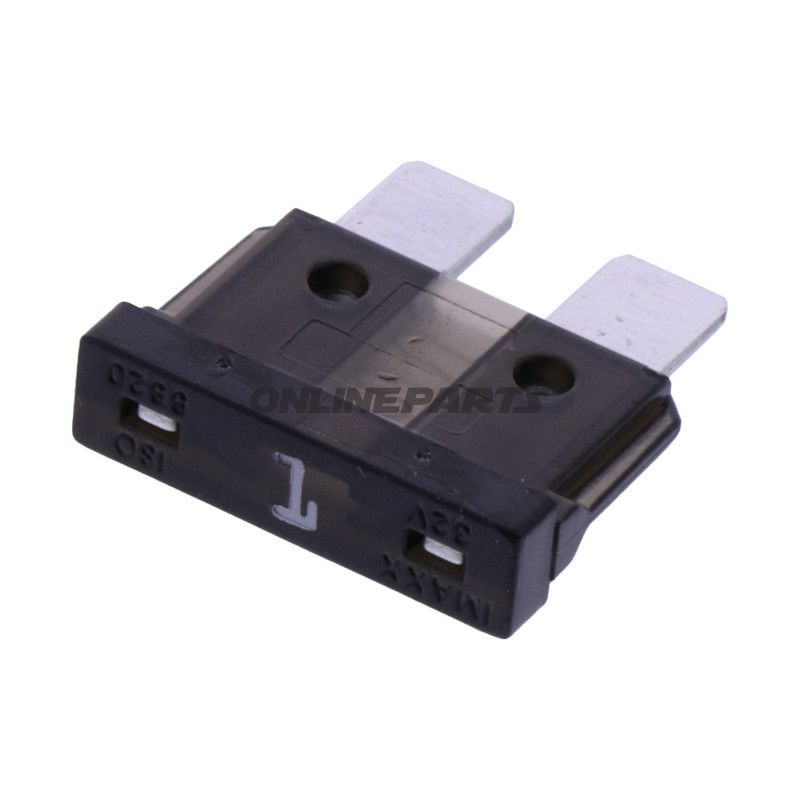

Flaches ATO- / Blade-Sicherung 1 A (schwarz) zur Steckmontage — JMP
Produktübersicht: Diese flache ATO-/Blade-Sicherung von JMP (GTIN: 4043981409345, MPN: 149.00.45) ist zum Schutz elektrischer Kreise in Motorrädern und leichten Fahrzeugen vorgesehen. Sie wird in schwarzer Ausführung geliefert und ist als standards Plug-in-Design (Midi/ATO-Standard) ausgeführt, das in herkömmliche Sicherungshalter und Paneele passt, wobei Abmessungen von 19,1 x 18,5 mm angegeben sind.
Funktion und Anwendung: Die primäre Funktion der Sicherung ist das Trennen des Stroms bei Überlastung oder Kurzschluss, um Schäden an Kabeln, Bauteilen und elektronischen Geräten zu verhindern. Dieses Gerät ist eine nicht automatische (Einweg-)Sicherung mit einer Nennstromstärke von 1 Ampere und einer Nennversorgungsspannung von bis zu 32 V, was sie geeignet macht für 12 V- und 24 V-Elektroanlagen in Motorrädern, Rollern und anderen leichten Fahrzeugen.
- Typ: Plug-in Blade-Sicherung (ATO / midi ATO-Standard)
- Nennstrom: 1 A
- Nennspannung: Bis zu 32 V
- Dimensionen: 19,1 x 18,5 mm
- Automatisch: Nein (Einweg-Sicherung)
Materialwahl und Konstruktion: Das Sicherungsgehäuse besteht aus Transparentkunststoff, sodass die Leiterbahn oder das Schmelzelement bei Fehlern visuell inspiziert werden kann. Die Kontakte sind Silber beschichtet, um eine gute elektrische Verbindung und reduzierte Kontaktwiderstände gegenüber unbeschichteten Alternativen zu gewährleisten. Die Materialien sind ausgewählt, um stabile elektrische Eigenschaften bei normalen Betriebstemperaturen sowie mechanische Haltbarkeit beim Einsetzen und Entfernen in Standard-Sicherungshalter sicherzustellen.
Standardien und Kompatibilität: Das Produkt entspricht relevanten Standards, die in den Lieferantendaten genannt werden (ISO 8820-3 und SAE J1284), welche Form- und Toleranzen sowie elektrische Leistungsanforderungen für flache Sicherungen festlegen. Dies stellt sicher, dass die Sicherung zu standardisierten Sicherungshaltern und Paneelen in Motorrad- und Automobilanwendungen passt und funktioniert. Beachten Sie, dass die Kompatibilität mit spezifischen Fahrzeugmodellen gegen den Schemas des Herstellers oder vorhandenen Sicherungstyp im Fahrzeug geprüft werden sollte.
Praktische Hinweise für Mechaniker:
- Überprüfen Sie stets die vorhandene Sicherungsmusterstromstärke vor dem Austausch, um eine unangemessene Dimensionierung der Sicherungsschutz zu vermeiden.
- Visuelle Inspektion durch das transparente Gehäuse erleichtert das Ab- oder Bestätigen, ob das Schmelzelement gebrochen ist, ohne Messgeräte zu verwenden.
- Silberbeschichtete Kontakte bieten guten Korrosionsschutz und niedrige Kontaktwiderstände, aber bei älteren Installationen wird empfohlen, korrodierte Halter zu reinigen oder auszutauschen, um eine zuverlässige Verbindung sicherzustellen.
- Da es sich um eine nicht automatische Sicherung handelt, sollten defekte Sicherungen stets durch denselben Typ und dieselbe Nennstromstärke ersetzt werden.
Identifikation: Das Produkt wird unter der JMP-Marke (JMP, MPN 149.00.45) verkauft und ist mit GTIN 4043981409345 registriert. Eine alternative Referenz aus den Lieferantendaten ist 1490071, jedoch lautet die korrekte MPN für dieses Produkt 149.00.45.
Technische Daten (kurz):
- Typ: Plug-In Fusion / Blade Fuse (ATO-midi)
- Abmessungen: 19,1 x 18,5 mm
- Spannung: 32 V
- Strom: 1 A
- Automatisch: Nein
Diese Beschreibung richtet sich an Fachleute und fokussiert sich auf Funktion, Materialwahl und technische Bedingungen bei Anwendungen in Fahrzeuginstallationen. Prüfen Sie die angegebenen Standards und das ursprüngliche Sicherungsdiagramm des Fahrzeugs bei einem Austausch.
