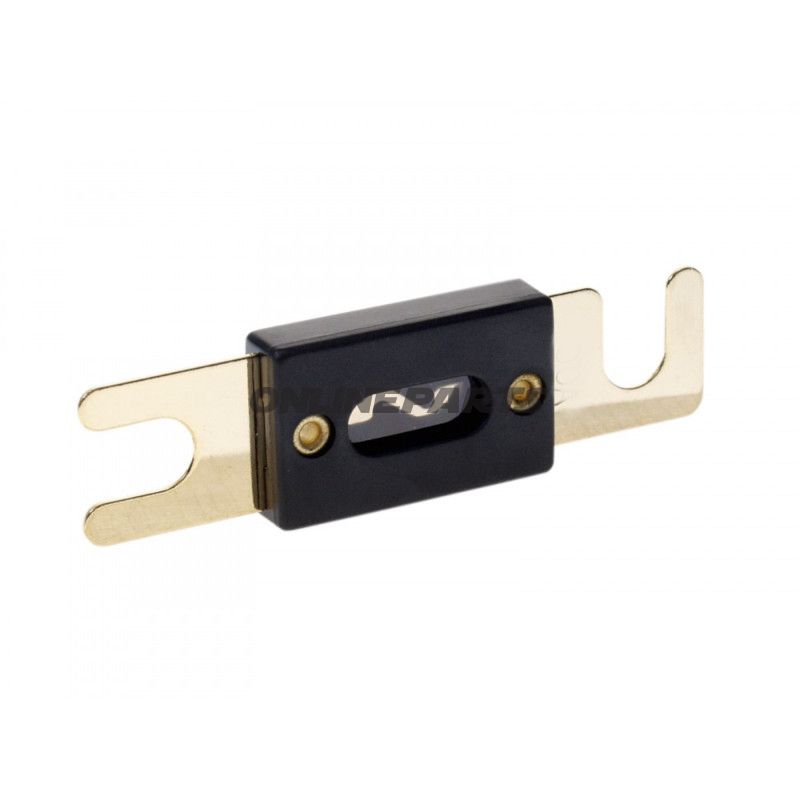

Sicherung ANL 80A gold

ANL-Sicherungen 80 A (Gold) für 12–36 V elektrische Systeme

Brand ACV — MPN 194.09.74 — GTIN 4026724711639

Diese ANL-Sicherung mit 80 Ampere in der goldfarbenen Ausführung ist zur Absicherung der Hauptstromleitungen in Autos, Motorrädern und Freizeitfahrzeugen mit Systemspannung bis zu 36 V vorgesehen. Das Produkt ist als Schraub-/Streifen-Sicherung (ANL/Streifensicherung) ausgeführt und bietet Überlastschutz für Stromkreise mit hohem Strombedarf, z. B. Startermotor- oder primäre Batterieanschlüsse.

Funktion

• Unterbricht den Strom bei Überstrom, um Kabel, Leitungsnetze und Verbraucher vor Wärmeschäden zu schützen.
• Das ANL-Design macht die Sicherung als Hauptsicherung geeignet, die nahe der Batterie oder in Sicherungsboxen mit Platz für Streifensicherungen positioniert ist.
• Nicht selbstheilend/automatisch — bei Auslösung muss der Sicherungsstreifen ausgetauscht werden.

Materialien und Konstruktion

• Kontakte und leitende Teile sind beschichtet oder aus Materialien gefertigt, die niedrigen Kontaktwiderstand und gute Leitfähigkeit gewährleisten und so Wärmeentwicklung bei hohen Strömen reduzieren.
• Isolations- und Gehäusematerialien sind auf mechanische Stabilität und elektrische Isolierung in Motorraumumgebungen ausgelegt.
• Die Goldfarben ist überwiegend visuell/erkennbar und kann in Sicherungsleisten oder beim Service leicht identifiziert werden.

Technische Daten

Wesentliche Größen und Spezifikationen sind:

• Stromstärke: 80 A
• Nennspannung: bis zu 36 V
• Außenmaße (angegeben): ca. 41 × 11 mm
• Montageabstand zwischen Bohrungen (Hole Spacing): 30 mm
• Bohrungsdurchmesser (Hole diameter): 5,5 mm
• Typ: ANL / Schraubsicherung (Streifensicherung)
• Automatischer Auslöser: Nein (Einzugsstreifen/bei Auslösung auswechseln)

Kompatibilität und Anwendung

Die Sicherung eignet sich für Anwendungen, bei denen eine Einzelstreifensicherung mit hoher Strombelastbarkeit benötigt wird — typischerweise als Hauptsicherung nahe der Batterie oder vor Leistungsverteiler. Überprüfen Sie die physikalische Lochabstand und Bolzendurchmesser an der Montageschnittstelle, um eine mechanische Passung sicherzustellen. Die Nennspannung von 36 V bedeutet, dass sie gängige 12-V- und 24-V-Systeme innerhalb dieses Bereichs abdeckt.

Wartung und Handhabung

• Überprüfen Sie regelmäßig Verbindungen auf Korrosion und stellen Sie eine korrekte Festspannung der Montagebolzen sicher.
• Bei Auslösung muss der eigentliche Sicherungsstreifen/Element ausgetauscht werden; der Holder/Montagebauteil wird in der Regel wiederverwendet.
• Bewahren Sie sie trocken und fern von direkter Hitze auf, um die Eigenschaften des Isolationsmaterials zu erhalten.

Produktdaten stammen von den Herstellerangaben: ACV (MPN 194.09.74, GTIN 4026724711639). Im Zweifelsfall Passform und Abmessungen mit den Fahrzeugserviceinformationen vor der Montage prüfen.
