Sicherung ANL 300 A (82 x 20 mm) für Bolzbefestigung — für Fahrzeug- und BatterieSchutz

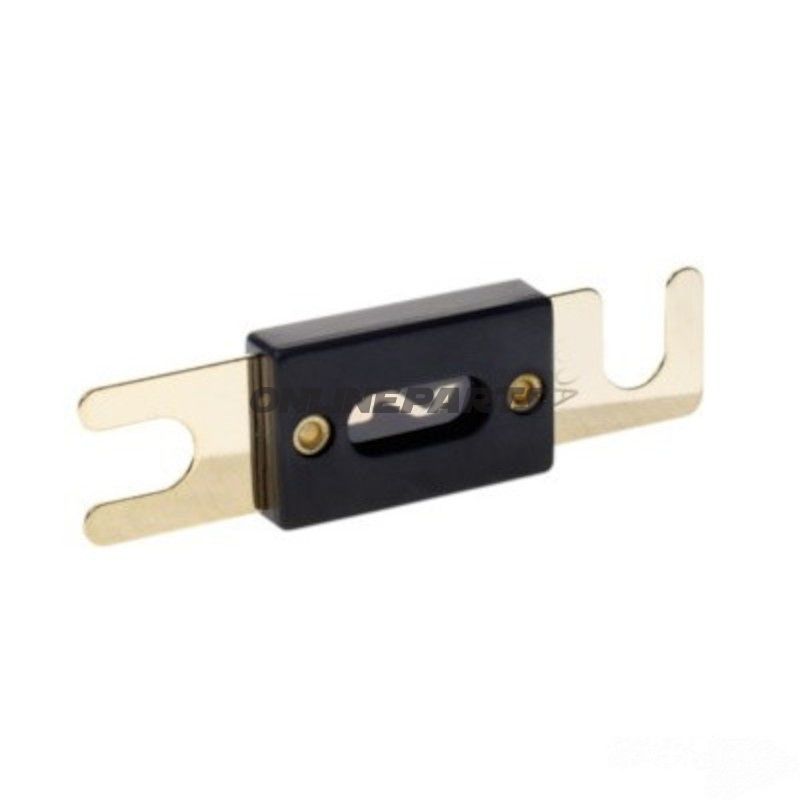

Produkt: ANL-Sicherung 300 A in Gold von ACV. GTIN: 4026724711738. Herstellernummer (MPN): 194.09.73.
Diese ANL-Sicherung ist eine bolt-down (boltfeste) Sicherung, die zum Schutz hochstromführender Kreise in Autos, Motorrädern mit größeren elektrischen Systemen, Klanginstallationen und anderen Fahrzeuganwendungen vorgesehen ist, bei denen erhebliche Ströme geführt werden können. Die Konstruktion folgt der Standardabmessung 82 x 20 mm und passt in Halterungen und Klemmen, die für ANL-Typen vorgesehen sind.
- Stromstärke: 300 A (kontinuierliche Nennstrom)
- Nennspannung: 60 V
- Abmessungen: 82 x 20 mm
- Montage: Bolt-down mit Lochabstand von 61 mm und Lochdurchmesser ca. 8,8 mm
- Ausführung/Finish: Goldfarbene Kontaktfläche für gute elektrische Verbindung und Korrosionsbeständigkeit
Funktion
Die Funktion der Sicherung besteht darin, im Überstromfall den Strom abzuschneiden, um Schäden an Kabeln, Ausrüstung und Batterien zu verhindern. Die ANL-Typ ist für Hochstromanwendungen konzipiert, bei denen der Schmelzpfad der Sicherung schnell und zuverlässig den Stromkreis bei Überschreitung des angegebenen Werts sperren muss. Die Bolt-down-Ausführung gewährleistet eine feste und niederohmige Verbindung zwischen Sicherung und Halter/Terminal.
Materialien und Eigenschaften
Die Kontaktflächen sind goldfarben beschichtet, was Kontaktwiderstand reduziert und Korrosion im Vergleich zu unbehandelten Oberflächen verringert. Das Sicherungselement besteht aus einer Legierung, die für kontrolliertes Schmelzen bei der angegebenen Belastung vorgesehen ist; das Gehäuse ist ausgelegt, um mechanischen Belastungen beim Montieren und Transport standzuhalten. Es handelt sich nicht um einen automatischen oder elektronischen Schalter — dies ist eine einfache, mechanische Schmelzsicherung.
Kompatibilität und Anwendung
- Passt in Standard-ANL-Halterungen und Bolt-Festhalterungen mit 61 mm Lochabstand.
- Geeignet als Hauptsicherung für Fahrzeugbatteriekabel, Verstärkerkabel in Klanginstallationen und weitere Hochstromleitungen in Autos, Wohnmobilen und größeren Motorrad-/Beiwageninstallationen, bei denen das ANL-Format verwendet wird.
- Überprüfen Sie vor der Montage stets Abmessungen und Lochabstand vorhandener Halter, um eine korrekte Passform sicherzustellen.
Technische Daten (Auswahl)
- Typ: ANL / Bolt Down Fuse
- Maße: 82 x 20 mm
- Nennstrom: 300 A
- Spannung: 60 V
- Lochabstand: 61 mm; Lochdurchmesser: ca. 8,8 mm
- Automatisch: Nein — Schmelzsicherung
Marke und Identifikation
Das Produkt wird von ACV geliefert und mit der Herstellernummer 194.09.73 gekennzeichnet. Die GTIN 4026724711738 kann bei der Suche nach technischen Daten, Ersatzteillisten und Kompatibilitätsinformationen verwendet werden.
Sicherheit und Montage
- Schalten Sie die Stromzufuhr aus und trennen Sie die Batterieverbindung, bevor Sie den Austausch durchführen.
- Verwenden Sie das korrekte Drehmoment an den Schrauben, um eine gute elektrische Verbindung zu gewährleisten, ohne das Terminal zu verformen.
- Überprüfen Sie Kabelverläufe und den Zustand des Sicherungshalters auf Anzeichen von Wärme- oder Korrosionsschäden, bevor Sie erneut montieren.
Konsultieren Sie die Dokumentation des Herstellers oder den technischen Support für detaillierte Informationen zu thermischen Eigenschaften und Auslösetiming bei Überstrom, falls dies für Ihre Installation kritisch ist.
