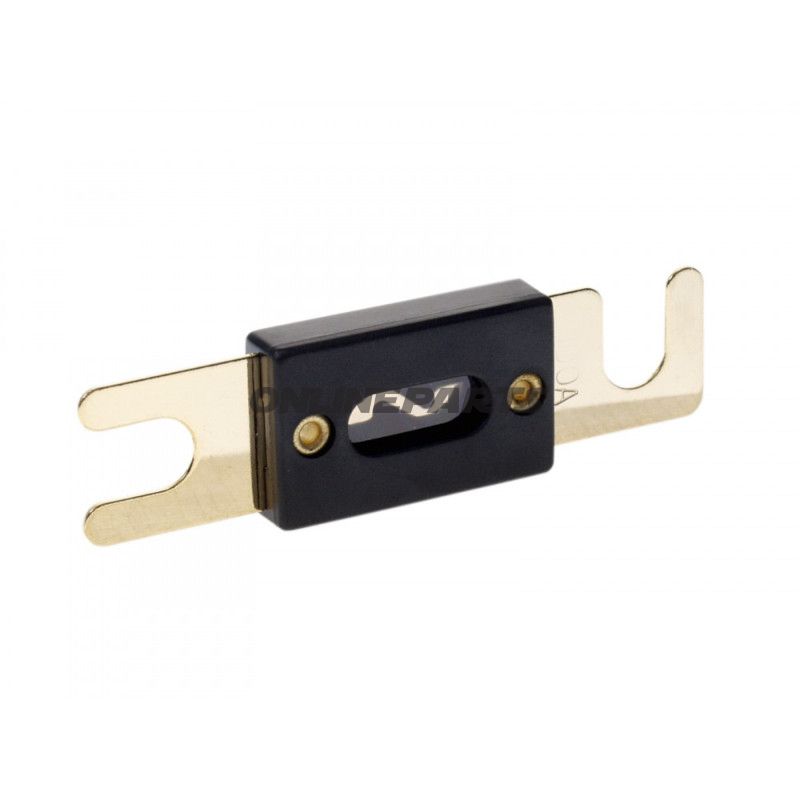

Sicherung ANL 150A 82x20 gold

Sicherung ANL 150 A (bolt-down) für 12/24/48 V-Systeme — 82 x 20 mm

Produkt: Sicherung ANL 150 A, goldfarben, von ACV. GTIN: 4026724711677. Herstellernummer (MPN): 194.09.71.

Diese ANL-Bolt-down-Sicherung ist für die Absicherung von Hochstromkreisen in Fahrzeugen und mobilen Stromquellen vorgesehen, typischerweise in Pkw- und Motorradinstallationen mit leistungsstarken Audio-, Start- oder Verbrauchsstromkreisen. Die Konstruktion ist einfach: eine massives Sicherungselement mit Bolzenverschluss über zwei Befestigungslöcher, wodurch eine robuste mechanische und elektrische Verbindung in Hauptstromleitungen entsteht.

• Funktion: Trennfahrlast bei Überlastung über dem charakteristischen Schmelzpunkt der Sicherung bei 150 Ampere, um Kabel, Batterie und verbundene Bauteile zu schützen. Bolt-down-Design sorgt für niedrigen Kontaktwiderstand und zuverlässige Stromführung unter hohen Belastungen.
• Abmessungen und Mechanik: Sicherungsprofil ist ANL-Typ mit äußeren Maßen von 82 x 20 mm. Lochabstand (zentrisch) 61 mm und Lochdurchmesser 8,8 mm, passend zu Standard-Bolt-down-Halterungen für ANL-Sicherungen.
• Elektrische Eigenschaften: Nomineller Strom 150 A, nominelles Spannungsniveau bis zu 60 V. Nicht-automatisch (Einweggbehälter); ausgelegt für klar definierte Überstromschutz anstelle wiederholter automatischer Rücksetzung.
• Material und Oberfläche: Kontaktpunkte aus einer Metalllegierung mit Goldbeschichtung/Finish zur verbesserten Korrosionsbeständigkeit und geringen Kontaktwiderstand. Das Gehäuse ist dafür ausgelegt, Hitzeentwicklung bei kontinuierlichem Betrieb nahe dem Nennwert zu widerstehen, aber wie alle Schmelzsicherungen wird wiederholte Überlastung die Lebensdauer beeinflussen.

Kompatibilität und Anwendung

ANL 150 A wird hauptsächlich in Situationen mit hohen Start- oder Betriebsströmen verwendet: leistungsstarke Audiosysteme, Startrelais, große Verbraucherkreise in Fahrzeugen und mobilen Stromverteilern. Maße und Bolzenlöcher passen zu Standard-ANL-Halterungen; prüfen Sie den Lochabstand des Halters (61 mm) und die Bolzenstärke (Ø 8,8 mm) vor der Montage. Maximale Spannungsobergrenze 60 V — geeignet für 12 V- und 24 V-Systeme sowie andere Niederspannungsanwendungen innerhalb dieses Bereichs.

Sicherheit und Montageanleitung

• Vor dem Austausch die Stromzufuhr abschalten.
• Verwenden Sie korrekt dimensionierte Schrauben und Unterlegscheiben im Halter, um richtigen Kontaktdruck zu gewährleisten und lokale Erwärmung zu verhindern.
• Vermeiden Sie korrodierte Kontaktflächen; reinigen oder ersetzen Sie den Halter bei Bedarf, um einen niedrigen Übergangswiderstand sicherzustellen.
• Wechseln Sie stets zu demselben Typ und derselben Nennwertigkeit (ANL, 150 A), um die Schutzcharakteristik beizubehalten.

Technische Daten (Übersicht)

Das Produkt wird von ACV geliefert (MPN 194.09.71) und eindeutig über die GTIN 4026724711677 identifiziert, was zur Überprüfung der Originalität und Versandinformationen verwendet werden kann.
