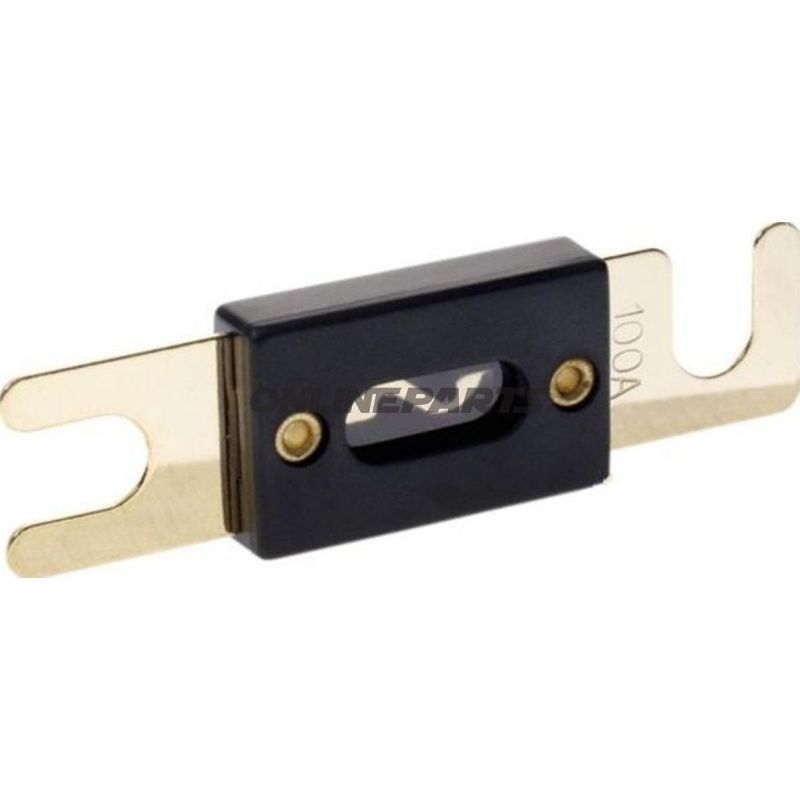

Sicherung ANL 100 A (bolt-down) für Fahrzeug-/Motorradanlagen
Produkt: ACV ANL-Sicherung, goldfarbene Ausführung. Diese Sicherung ist vorgesehen zur Absicherung von Hochstromkreisen in Fahrzeugen, z.B. Hauptenergieversorgung, Batterieschutz oder für Verstärkerschaltungen.
Funktion
- Die ANL-Sicherung fungiert als bolt-down (boltenmontierte) Schmelzsicherung, die den Strom bei Überlastung oder Kurzschluss unterbricht, um Kabel und Bauteile zu schützen.
- Auslegung, den Stromkreis monoton bei einer Überlastung um ca. 100 A zu öffnen, ohne automatische Rücköffnung.
Materialien und Ausführung
- Die Ausführung wird als „Gold series“ angegeben — Metallteile sind goldbeschichtet oder haben eine goldfarbene Oberfläche, was vor allem ästhetischen Wert hat und im Vergleich zu unbehandelten Metallen eine gute elektrische Kontaktfähigkeit und Korrosionsbeständigkeit bieten kann.
- Anschlusspunkte sind für feste Verschraubung (bolt down) mit Abmessungen und Lochdurchmesser ausgelegt, geeignet für Standardbolzen, was eine mechanisch und electrically stabile Verbindung in vibrationsbelasteten Umgebungen sicherstellt.
Technische Daten
- Typ: ANL, Bolt Down Fuse
- Stromstärke: 100 A
- Nennspannung: 60 V
- Äußere Abmessungen: 82 x 20 mm
- Bohrabstand: 61 mm
- Bohrlochdurchmesser: 8,8 mm
- Automatische Nachöffnung: Nein
Kompatibilität und Anwendung
- Geeignet für Installation in Sicherungshaltern oder Montagespikes, die für ANL/bolt-down Sicherungen ausgelegt sind.
- Typischerweise verwendet in Auto- und Motorradinstallationen zum Schutz von Batteriekabeln, Hauptstromleitungen und Audiosystemen, wo hohe Ströme auftreten können.
- Prüfen Sie den Lochabstand (61 mm) und Lochdurchmesser (8,8 mm) in vorhandenen Halterungen vor der Montage, um eine korrekte Passung sicherzustellen.
Praktische Hinweise
- Die Montage erfordert geeignete Schraube und Mutter/Verankerung – auf korrektes Drehmoment und guten elektrischen Kontakt ohne lockere Verbindung achten.
- Beim Austausch von ANL-Sicherungen sicherstellen, dass die Ersatzsicherung dieselben Eigenschaften (100 A, ANL-Typ) besitzt, um den korrekten Schutz zu gewährleisten.
Produktidentifikation
- Marke: ACV — der Hersteller bezeichnet die Serie als Teil seines ANL-Sortiments.
- MPN: 194.05.07 — wird zur eindeutigen Identifizierung bei Bestellung oder in Ersatzteilkatalogen verwendet.
- GTIN: 4026724711653 — globale Artikelnummer für Lagerverwaltung und Scanzwecke.
Wenn Sie spezielle Anforderungen an Halterung oder Schraubengröße in Ihrem System haben, vergleichen Sie die angegebenen Abmessungen (82 x 20 mm, Lochabstand 61 mm, Lochdurchmesser 8,8 mm) mit Ihrem vorhandenen Montagesystem vor der Montage.
