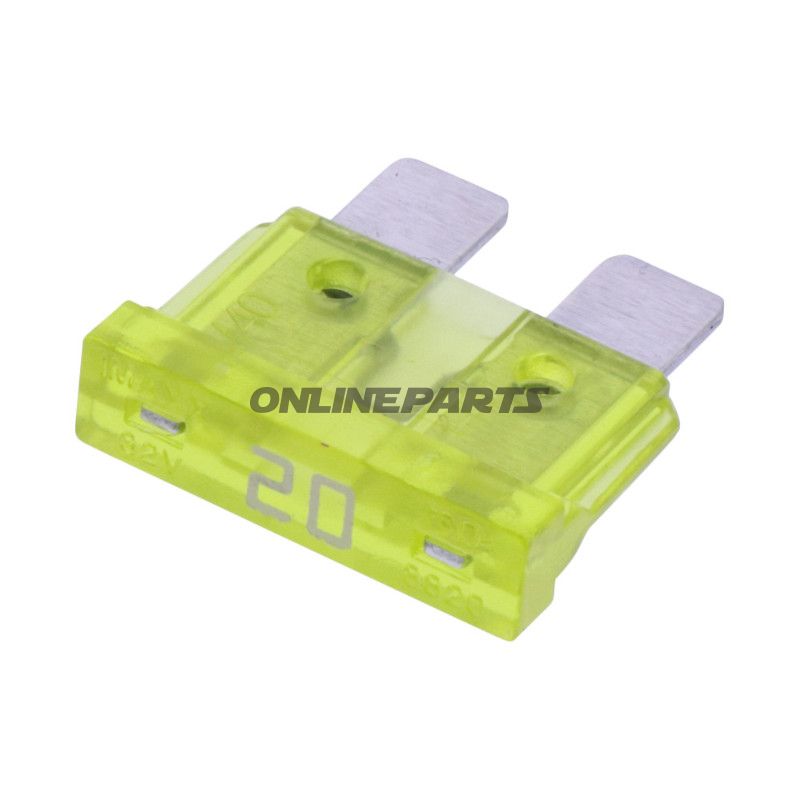

Sicherung 20A gelb JMP Packung 5 Stück

20A MIDI-Flachsicherung (Gelb) für Motorrad- und Autoinstallationen

Diese 20-A-MIDI-Flachsicherung von JMP (MPN: 149.00.93, GTIN: 4043981410280) ist zur Absicherung von 12–24 V elektrischen Stromkreisen in Motorrädern und Leichtfahrzeugen vorgesehen. Die Sicherung ist als Standard-“Blade”-/Plug-in-Typ (oft als ATO/MIDI bezeichnet) ausgeführt und wird in Sicherungsboxen und -haltern verwendet, in denen Platz und zuverlässige Strombegrenzung erforderlich sind.

Funktion

• Die Sicherung soll den Stromkreis bei Überschreitung der nominellen Stromstärke (20 A) unterbrechen, um Leitungen, Bauteile und Zubehör vor Überlastung und Kurzschluss zu schützen.
• Die transparente Gehäuse erlaubt eine visuelle Prüfung der Sicherungsschnur auf Durchgangsfähigkeit, ohne die Sicherung aus dem Halter zu entfernen.
• Im Design folgt sie dem MIDI/ATO-Standard, sodass sie direkt in kompatible Sicherungshalter und Paneele eingesetzt werden kann.

Material- und Baucharakteristika

• Gehäuse: transparentes/härtbares Kunststoffgehäuse, das visuelle Inspektion ermöglicht und typischerweise den mechanischen Einflüssen in Motorsport- und Fahrzeugumgebungen widersteht.
• Kontakte: Metallblätter aus korrosionsbeständigen Legierungen, um guten elektrischen Kontakt und geringe Übergangswiderstände zu gewährleisten.
• Leiterelement: charakterisierte Sicherungsschnur, ausgelegt auf kontrollierte Schmelzspannung bei Überstrom.
• Temperatur- und Spannungsklasse: Nomineller Betrieb bis 32 V gemäß Herstellerangaben.

Technische Spezifikationen

• Typ: Plug-in / Blade Fuse, MIDI (ATO-Standard)
• Abmessungen: ca. 19,1 × 18,5 mm
• Nennstrom: 20 A
• Nennspannung: 32 V
• Automatisches Reset: Nein (Einweg-Schmelzsicherung)
• Übereinstimmungen: entspricht gängigen Standards wie DIN ISO 8820‑3, JASO D612 und SAE J1284

Kompatibilität und Anwendung

• Passt in Sicherungskästen und Halter, die MIDI/ATO-Blade-Sicherungen akzeptieren. Geeignet für Motorräder, Roller, ATVs und Leichtfahrzeuge mit 12–24 V-Systemen.
• Typischerweise zum Schutz von Scheinwerfern, Zündkreisen, Pumpen, elektronischen Modulen und nachgerüstetem Zubehör verwendet.
• Aufgrund der standardisierten Form und Abmessungen ist diese Sicherung mit den meisten Aftermarket-Haltern und originalen Sicherungspanelen kompatibel, die MIDI-Größe verwenden.

Praktische Hinweise

• Farbe: Gelb — die Farbcodierung ermöglicht eine schnelle Identifikation der 20 A im Sicherungskasten.
• Wie bei allen Einweg-Schmelzsicherungen sollen defekte Sicherungen durch dieselbe Typ- und Stromstärke ersetzt werden, um korrekten Schutz zu gewährleisten.
• Das Produkt wird von JMP unter MPN 149.00.93 geliefert; GTIN 4043981410280 kann für Lagerkontrollen und Identifikation verwendet werden.

Beim Arbeiten an der Fahrzeugelektrik sollte die Batterie vor dem Austausch abgeklemmt und die Ursache dafür überprüft werden, dass eine Sicherung durchgebrannt ist (z. B. Kurzschluss oder Überlastung), statt einfach eine neue Sicherung zu instand zu setzen.
