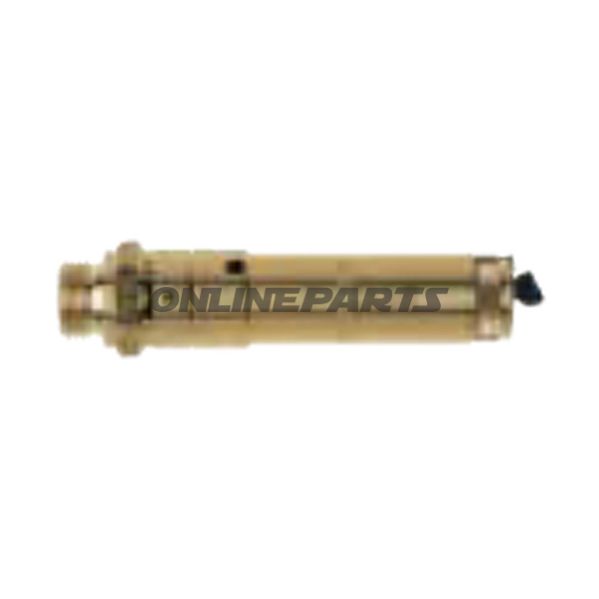

Sicherh.Vent.R3/8 16 Bar

Sicherheitsventil R3/8 (DN8) zur Druckentlastung – 15–20 bar

Produktübersicht: Sicherheitsventil von EWO (MPN 656.01.22, GTIN 4030875003123) vorgesehen zur Entlüftung nicht toxischer und nicht brennbarer Gase in die Atmosphäre zum Schutz von Drucktanks vor Überdruck. Das Ventil ist fabrikgetestet und wird mit voreingestelltem Öffnungsdruck nach Absprache geliefert.

Funktion

• Öffnet automatisch bei Überdruck zum Schutz von Kreislauf und Druckbehältern.
• Funktionstest durch Drehen der Griffschraube nach links für kurze Entlüftung, ohne die Einstellung zu ändern.
• Sitzlager und konische Nippel können gereinigt werden, indem der obere Teil aufgeschraubt wird, ohne die Druckeinstellung zu verändern.

Technische Daten und Abmessungen

• Anschluss: G 3/8" (R3/8)
• Gewindelänge: 10 mm
• Gesamtlänge: 90 mm
• Schlüsselweite (SW): 20 mm
• Voreinstellbarer Druckbereich: 15,0–20,0 bar (angeben Sie die gewünschte Einstellung bei Bestellung)
• Öffnungsdruckdifferenz: < 10 %
• Blowdown / Öffnungsschmierungsdifferenz: < 10 % (für Einstellungen unter 3 bar: < 0,3 bar)
• Betriebstemperatur: -10 °C bis +180 °C
• Empfohlenes Anzugsdrehmoment bei Montage: 13 Nm
• Montageposition: waagerecht (senkrecht)

Materialien und Dichtungen

• Gehäuse und wesentliche Komponenten: Messing — ausgewählt für gute Korrosionsbeständigkeit und Formbarkeit bei der Herstellung.
• Dichtung: FKM (Viton) — geeignet für breite Temperaturbereiche und beständig gegenüber vielen Gasen und Ölen.
• Siegel/Abdichtung: Aluminium.

Installations- und Sicherheitshinweise

• Zuleitung zum Sicherheitsventil darf nicht geringer als DN8 sein; Druckverlust in der Zuleitung soll 3 % nicht überschreiten, um eine ordnungsgemäße Funktion zu gewährleisten.
• Nur fabrikseitig eingestellte und versiegelte Ventile werden mit Identifikationsmarke geliefert. Geben Sie bei Bestellung die gewünschte Einstellung in bar an, um das Ventil korrekt voreinzustellen.
• Reinigung von Sitzflächen und konischem Nippel kann erfolgen, ohne die Druckeinstellung zu ändern, indem der obere Teil demontiert wird.
• Reparaturen und Umstellungen sollten nur vom Hersteller oder autorisiertem Service durchgeführt werden, um Funktion und Nachverfolgbarkeit zu gewährleisten.

Anwendungsbereiche und praktische Hinweise

Das Ventil eignet sich für Anwendungen, bei denen das Abblasen nicht brennbarer, nicht toxischer Gase erforderlich ist, um Überdruck in Behältern oder Systemen zu vermeiden. Die Wahl von Messing und FKM-Dichtung gewährleistet Betriebstabilität über einen relativ breiten Temperaturbereich und gute Haltbarkeit in typischen industriellen Umgebungen. Bei der Montage sind Anweisungen zu Drehmoment und Montagerichtung zu beachten, um Dichtheit und korrekte Funktion sicherzustellen.

Brandname: EWO; Artikelnummer (MPN): 656.01.22; GTIN: 4030875003123.
