Sicherh.Vent.R1/2 11 Bar

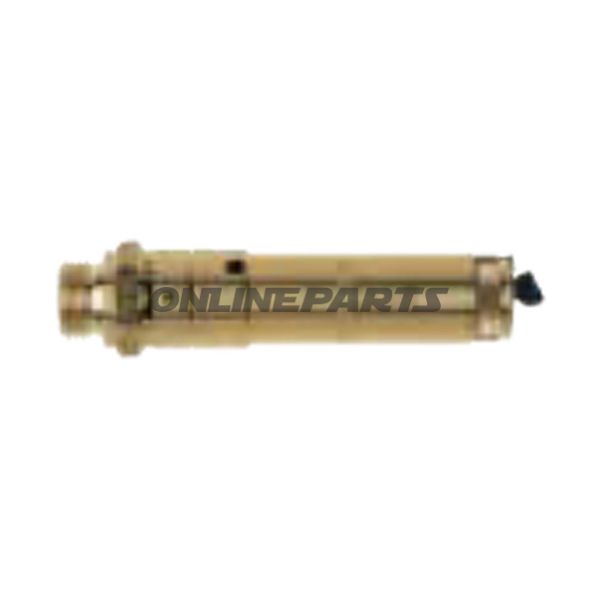

Sicherheitsventil R1/2 (DN8) zur Druckentlastung – eingestellt 11 bar (EWO)

Produktübersicht
Dieses Sicherheitsventil von EWO (MPN: 656.01.30, GTIN: 4030875003215) ist konzipiert für eine sichere Entlastung nicht toxischer und nicht brennbarer Gase in die Atmosphäre, um Druckbehälter vor Überdruck zu schützen. Das Ventil ist typeserkannt und werkseingestellt. Es ist für den professionellen Einsatz durch Mechaniker und erfahrene Motorradfahrer gedacht, die mit Druckbehältern oder Gasanlagen arbeiten.

Funktion
Das Sicherheitsventil öffnet automatisch bei einem vorgegebenen Druck, um ein Überschreiten des maximalen Betriebsdrucks in einem geschlossenen Behälter zu verhindern. Die Öffnung erfolgt bei einer geringen Druckdifferenz, und das Ventil schließt wieder, sobald der Druck unter die Blowdown-Grenze gefallen ist. Das Ventil kann manuell geprüft werden, indem man die Fingerschraube gegen den Uhrzeigersinn dreht, um eine geringe Gasmenge zur Funktionskontrolle freizusetzen.

• Anschluss: G 1/2" (R 1/2)
• Gewindelänge: 12 mm
• Gesamtlänge: 87 mm
• Schlüsselweite (SW): 24 mm
• Einstellbarer Druckbereich: 9,0–15,0 bar (typischerweise geliefert bei 11 bar wie angegeben)
• Temperaturbereich: -10 °C bis +180 °C
• Öffnungsdruckdifferenz: < 10 %
• Blowdown / geschlossene Druckdifferenz: < 10 % (bei Druck unter 3 bar < 0,3 bar)
• Empfohlene Montagerichtung: waagrecht/stehend

Materialien und Dichtungssystem
Ventilhäuse und lose Bauteile bestehen aus Messing, was gute Korrosionsbeständigkeit in üblichen Gassystemen und einfache mechanische Bearbeitung gewährleistet. Die Dichtung verwendet FKM (Viton), ein Fluorelastomer, das Öl, Kraftstoffe und hohe Temperaturen bis zu den angegebenen Betriebsgrenzen aushält. Die Plombe/Seal ist aus Aluminium zur sichtbaren Identifikation der Werkseinstellung.

Montage- und Installationshinweise
Anzugsdrehmoment bei der Montage beträgt 13 Nm. Die Versorgungsleitung zum Sicherheitsventil sollte nicht kleiner als DN8 sein, und der Druckverlust in der Zuleitung sollte 3 % nicht überschreiten, um eine korrekte Funktion sicherzustellen. Das Ventil soll in der empfohlenen Position montiert und mit dem angegebenen Drehmoment nachgezogen werden, um Leckagen oder veränderte Auslösecharakteristik zu vermeiden.

Wartung und Prüfung
Nur werkseingestellte und plombierte Ventile werden mit Bauteilkennzeichnung geliefert; bei Bestellung ist die gewünschte Einstellrichtung (in bar) anzugeben. Zur Funktionsprüfung kann das Ventil vorsichtig belüftet werden, indem man die Fingerschraube nach links dreht. Gewindeflächen und konische Dichtungen können gereinigt werden, indem man den oberen Ventilteild von der Ventil öffnet, ohne die Druckeinstellung zu ändern, aber Reparaturen und Kalibrierungen sollten nur vom Hersteller oder autorisiertem Service durchgeführt werden, um Nachverfolgbarkeit und Sicherheit zu erhalten.

Sicherheit und Einschränkungen
Das Produkt ist für nicht toxische und nicht brennbare Gase vorgesehen. Der Anwendungsbereich sollte mit den übergeordneten Sicherheits- und Zertifizierungsanforderungen der Anlage abgestimmt werden. Falsche Installation, Einstellungsänderungen oder unautorisierte Reparaturen können das Ventil und die Systemsicherheit kompromittieren.

Identifikation
Diese Einheit wird von EWO geliefert (MPN: 656.01.30). GTIN 4030875003215 kann bei Bestellung oder Bestandsführung zur eindeutigen Identifikation der fabrikskonfigurierten Variante verwendet werden.
