Sicherh.Ventil.R1/4 16Bar

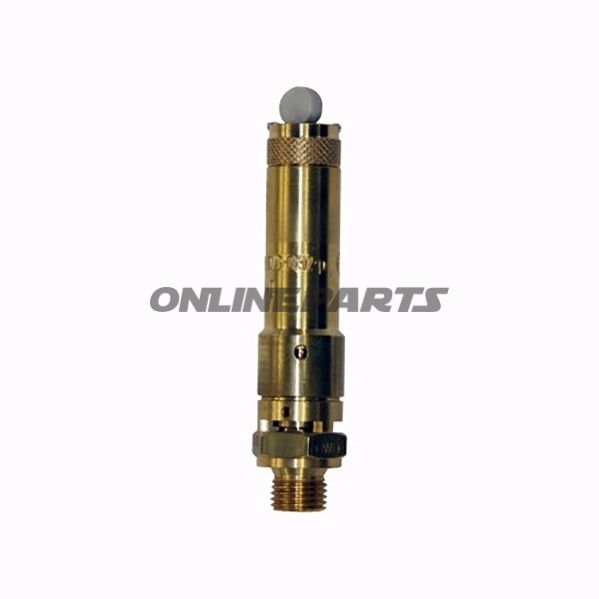

Sicherheitsventil R1/4 (DN 8) für Druckluft und ungiftige Gase, 16 bar

Produkt: Sicherheitsventil von EWO (MPN: 656.39.10, GTIN: 4030875003918). Dieses Vollventil in der Größe DN 8 ist für das Abblasen von Druckluft und anderen ungiftigen, inertes Gase vorgesehen. Es ist nicht für Flüssigkeiten oder Dampf geeignet.

Funktion

Das Sicherheitsventil fungiert als Druckbegrenzung, die bei dem angegebenen Reaktionsdruck vollständig öffnet, um überschüssiges Gas aus dem System abzuleiten. Das Ventil ist als Vollhubventil ausgeführt, was bedeutet, dass sich der Stößel in eine Position hebt, in der der Durchfluss ohne wesentliche Einschränkung freigegeben wird, so dass der Druck schnell auf ein sicheres Niveau reduziert werden kann. Die Anwendung erfolgt typischerweise in Druckluftsystemen, Kompressoranlagen und Installationen, bei denen eine freie Ablassung des Gases möglich ist.

Materialwahl und Eigenschaften

• Körper: Messing — bietet guten Korrosionsschutz in üblichen industriellen Umgebungen und hohe mechanische Festigkeit bei Betriebsdruck.
• Kompressionsfeder: Edelstahl — gewählt für lange Lebensdauer und Beständigkeit gegenüber Ermüdung bei zyklischer Belastung.
• Dichtungen: Viton — ein Fluorelastomer mit guter Beständigkeit gegen Öl, Kraftstoffe und hohe Temperaturen; geeignet für die beschriebenen Gase und Betriebstemperaturen.
• Gewinde: R 1/4 (G 1/4) — Standard-Gewinde zur einfachen Integration in vorhandene Fittings und Union-Verbindungen.

Technische Daten

• Betriebsdruck: 0,3 – 50 bar (innerhalb dieses Bereichs verwenden)
• Ansprechdruck (Anlaufbereich): ca. 15 – 20 bar
• Betriebstemperatur: max. 180 °C
• Gesamtlänge: 87 mm
• Schlitzschlüsselgröße: 20 mm
• Material der Hauptkomponenten: Messing, Edelstahlfeder, Viton-Dichtung

Kompatibilität und Anwendungsbeschränkungen

Das Ventil ist für frei abblasende Installationen mit Druckluft und ungiftigen, nicht brennbaren Gasen vorgesehen. Es darf nicht für Flüssigkeiten oder Dampf (Wasserdampf) verwendet werden, da Dichtung und Funktionsprinzip nicht für diese Medien ausgelegt sind. Prüfen Sie stets, ob die maximale Betriebstemperatur des Systems und die chemischen Eigenschaften des Mediums mit Messing und Viton kompatibel sind. Empfohlen für industrielle Druckluftsysteme, Prüf- und Wartungsgeräte sowie als Sicherheitsbauteil in Kompressoranlagen, bei denen das Abblasen frei in die Atmosphäre erfolgen kann.

Montage und Wartung

• Montage in Gewinde G 1/4; geeignete Dichtung verwenden (z. B. Dichtung oder PTFE-Band), um eine gasdichte Verbindung sicherzustellen.
• Vermeiden Sie aggressive Dichtungen oder Materialien, die Viton oder Messing angreifen könnten.
• Regelmäßig auf Korrosion, Leckagen und korrekten Abblasdruck prüfen. Feder oder Dichtung bei Verschleiß oder Leckagen austauschen.
• Schlitzschlüsselgröße 20 mm wird bei Montage/Demontage verwendet.

Identifikation

Dieses Produkt wird von EWO geliefert und mit der Hersteller-Teilenummer MPN 656.39.10 gekennzeichnet. GTIN 4030875003918 kann für Lagerverwaltung, Bestellungen und technische Dokumentation verwendet werden.

Hinweis: Bewerten Sie stets die konkrete Anwendung und Umgebungsbedingungen vor der Montage. Das Ventil ist für sichere Gasabläsung konstruiert und muss so installiert werden, dass die Ablassung gefahrlos gemäß geltenden Sicherheitsvorschriften erfolgen kann.
