Sicherheitsventil 18 Bar1/4 Inkl Verlaengerung

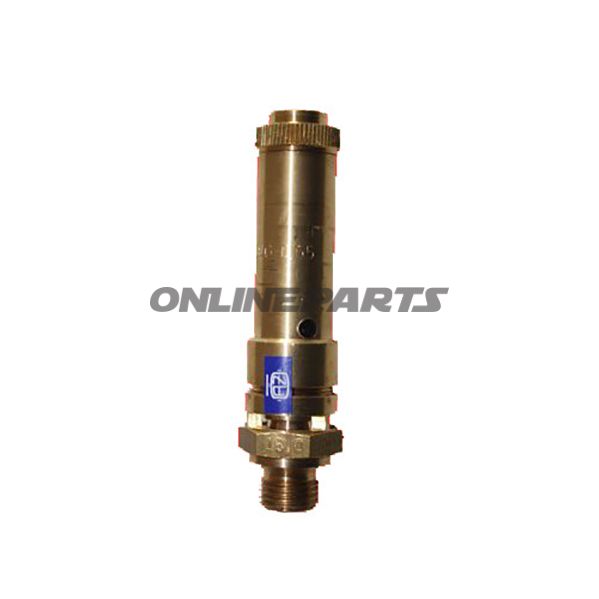

Sicherheitsventil 18 bar 1/4 mit Verlängerung – für Druckluft und nicht-brennbare Gase

Produktübersicht: Dieses Sicherheitsventil von Blitz Rotary (MPN: 656.41.65, GTIN: 4057612410952) ist aus Messing gefertigt mit einer Kompressionsfeder aus Edelstahl und Viton-Dichtung. Das Ventil ist für Druckluft und andere ungiftige, nicht brennbare Gase vorgesehen, die frei ventilieren können. Es ist nicht geeignet für Flüssigkeiten oder Dampf.

Funktion: Die primäre Funktion des Ventils besteht darin, Druckbehälter, Rohre und Komponenten vor Überschreitung eines vorgesehene Drucks zu schützen, indem es bei der Ansprechdrücke von ca. 18 bar vollständig öffnet (voller Hub). Wenn der Druck unter den Öffnungsdruck fällt, schließt das Ventil automatisch durch die Kompressionsfeder. Die Verlängerung erleichtert das Ableiten des Luftstroms von kritischen Bereichen und vereinfacht den Servicezugang.

• Anwendungsbereich: Druckluft und andere nicht brennbare, ungiftige Gase. Nicht geeignet für Flüssigkeiten oder Wasserdampf.
• Ansprechdruck: 18 bar (angegeben als typischer Öffnungsdruck).
• Betriebsdruck: 0,3 – 50 bar (gibt den Bereich an, in dem das Ventil ordnungsgemäß arbeitet).
• Betriebstemperatur: Max. 200 °C.
• Gewinde: G 1/4 (Standardrohr-/Armaturengewinde für den Einbau in Systeme).
• Schlüsselweite: 20 mm.
• Gesamtlänge: 73 mm (einschließlich Verlängerung).

Materialwahl und Eigenschaften: Das Gehäuse aus Messing bietet Korrosionsbeständigkeit bei typischen Druckluftanwendungen sowie gute mechanische Festigkeit. Die Kompressionsfeder aus Edelstahl sorgt für stabile Federkraft und Korrosionsbeständigkeit über längere Zeit in typischen Umgebungen. Die Viton-Dichtung ist aufgrund ihrer Beständigkeit gegen Hitze und die meisten ungiftigen Gase gewählt und hält die Abdichtung bis zu den angegebenen Grenztemperaturen. Die Materialwahl ist geeignet für industrielle Druckluftsysteme und Werkstattumgebungen, in denen Kontakt mit ölhaltigen Medien auftreten kann, jedoch nicht für den Einsatz mit Flüssigkeiten oder Dampf gedacht.

Technische Integration und Montage: Das Ventil wird mit einer G 1/4-Verbindung montiert; bei der Einbau sollte das Anzugsmoment gemäß geltenden Rohrstandards angepasst werden, um eine Verformung des Gewindes oder Öffnung zu vermeiden. Die Verlängerung ermöglicht Montagevariationen und eine bessere Luftableitung. Abmessungen und Nennwert (20 mm) sorgen dafür, dass Installation und Service mit gängigen Werkzeugen möglich sind.

Sicherheits- und Betriebs Hinweise: Stellen Sie sicher, dass das System, in dem das Ventil montiert wird, keine Flüssigkeiten oder Dampf enthält. Das Ventil ist für freies Ablassen ausgelegt; achten Sie darauf, dass die Ablassrichtung nicht zu Personal oder sensibler Ausrüstung zeigt. Überprüfen Sie regelmäßig Dichtungen und die Funktion der Feder im Rahmen planmäßiger Wartung, insbesondere bei häufigen Druckzyklen oder hohen Betriebstemperaturen.

Identifikation: Das Produkt wird unter der Marke Blitz Rotary geliefert und ist mit der Hersteller-Artikelnummer (MPN 656.41.65) sowie GTIN 4057612410952 für eine eindeutige Erkennung in Ersatzteil- und Dokumentationssystemen gekennzeichnet.

Kompatibilität: Das Ventil ist kompatibel mit Systemen und Geräten, die ein G 1/4-Sicherheitsventil mit 18 bar Öffnungsdruck akzeptieren. Prüfen Sie den maximalen Betriebsdruck und das Medium des Systems, um die Übereinstimmung mit den Ventilspezifikationen sicherzustellen.
