Sicherheitsventil für Kompressor – 15,5 bar, G 1/4

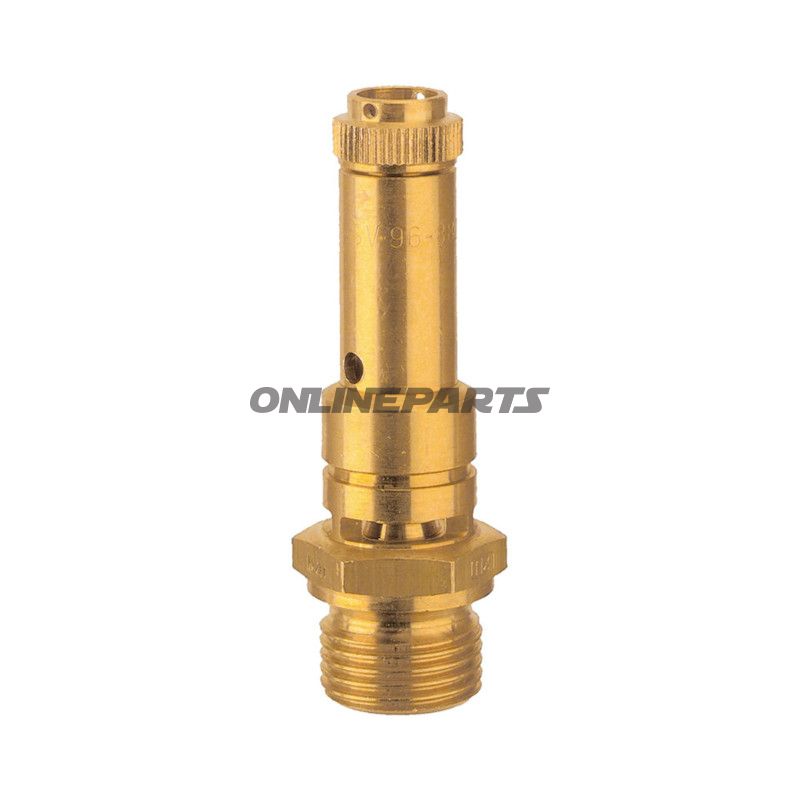

Dieses Sicherheitsventil von Blitz (MPN: 656.07.23) ist für Druckluftsysteme und Kompressoren vorgesehen, bei denen ein festgelegter Reaktionstryk von 15,5 bar sicher entlastet werden soll. Das Ventil fungiert als mechanische Überdrucksicherung, die bei dem angegebenen Druck öffnet, um Beschädigungen von Druckbehältern oder verbundenen Bauteilen zu verhindern.
Funktion
Die primäre Funktion des Ventils besteht darin, Luft bei Überdruck abzuleiten. Wenn der Systemdruck 15,5 bar erreicht oder überschreitet, öffnet das Ventilgehäuse und ermöglicht kontrollierte Entlastung, bis der Druck auf ein sicheres Niveau gefallen ist. Nach Druckreduktion schließt das Ventil automatisch. Die Dichtung und Federbelastung sind ausgelegt für zuverlässige wiederholte Aktivierung unter normalen Betriebsbedingungen.
- Reaktionstryk: 15,5 bar
- Anschluss: G 1/4" (R 1/4 / BSPP)
- SV-Maß: 20 mm (Sitz oder Außendurchmesser vom Hersteller angegeben)
- Hersteller / Marke: Blitz
- MPN: 656.07.23
Materialauswahl und Haltbarkeit
Blitz verwendet typischerweise korrosionsbeständige Metalle für Ventilgehäuse und Einsatzteile. Das Ventilgehäuse besteht oft aus Messing oder verchromtem Messing, um Stärke und Widerstandsfähigkeit gegen Feuchtigkeit und Druckluftkondensation zu kombinieren. Federn befinden sich üblicherweise in Federstahl mit geeigneter Oberflächenbehandlung, um Vorspannung und Lebensdauer zu erhalten. Dichtungsmaterialien werden basierend auf der Kompatibilität mit Druckluft ausgewählt (z. B. NBR/Gummi oder Silikonsubstitutionen), damit die Dichtung auch bei den angegebenen Drücken und normalen Temperaturbereichen funktionsfähig bleibt.
Technische Eigenschaften und Betriebsüberlegungen
Das Ventil ist für eine sichere und schnelle Aktivierung bei dem spezifizierten Reaktionstryk ausgelegt. Beim Montieren oder Warten des Ventils sollten folgende Überlegungen berücksichtigt werden:
- Montagerichtung: Folgen Sie den Anweisungen des Herstellers, um eine korrekte Funktion sicherzustellen und das Zurückhalten von Fremdkörpern am Sitz zu vermeiden.
- Rohr- und Fittingsdichtung: Verwenden Sie geeignete Dichtungen für den G 1/4-Anschluss (z. B. Gewindetape oder Dichtungen, kompatibel mit Druckluft).
- Kontaminanten: Filtern Sie Öl und Partikel im Druckluftsystem, um Verschleiß an Sitz- und Dichtflächen zu verringern.
- Inspektion: Regelmäßige visuelle und funktionale Prüfung wird empfohlen, um sicherzustellen, dass der Reaktionstryk nicht durch Korrosion oder Abfall verändert wurde.
Kompatibilität
Dieses Ventil eignet sich für Standard-Druckluftsysteme und Kompressortanks, bei denen eine G 1/4-Anschluss geeignet ist. Es passt zu Anwendungen, bei denen ein Entlastungstryk von rund 15,5 bar gewünscht wird. Prüfen Sie stets Platz, Anschlussstandard und geltende nationale Vorschriften für Druckbehälter vor der Montage.
GTIN und Identifikation
Das Produkt ist mit dem Herstellernamen Blitz und der Bauteilnummer 656.07.23 aufgeführt. Es ist keine GTIN in den gelieferten Daten angegeben; bei Bedarf für Barcode-Spezifikation oder Lagerverwaltung wenden Sie sich an den Lieferanten für die offizielle GTIN.
Sicherheit und Verantwortung
Sicherheitsventile müssen gemäß den geltenden Sicherheitsstandards und Anleitungen des Herstellers montiert, kontrolliert und gewartet werden. Falsche Montage oder Verwendung in einer ungeeigneten Anwendung kann die Sicherheit des Druckluftsystèmes gefährden.
