SICHERHEITSVENTIL 14BAR 1/4

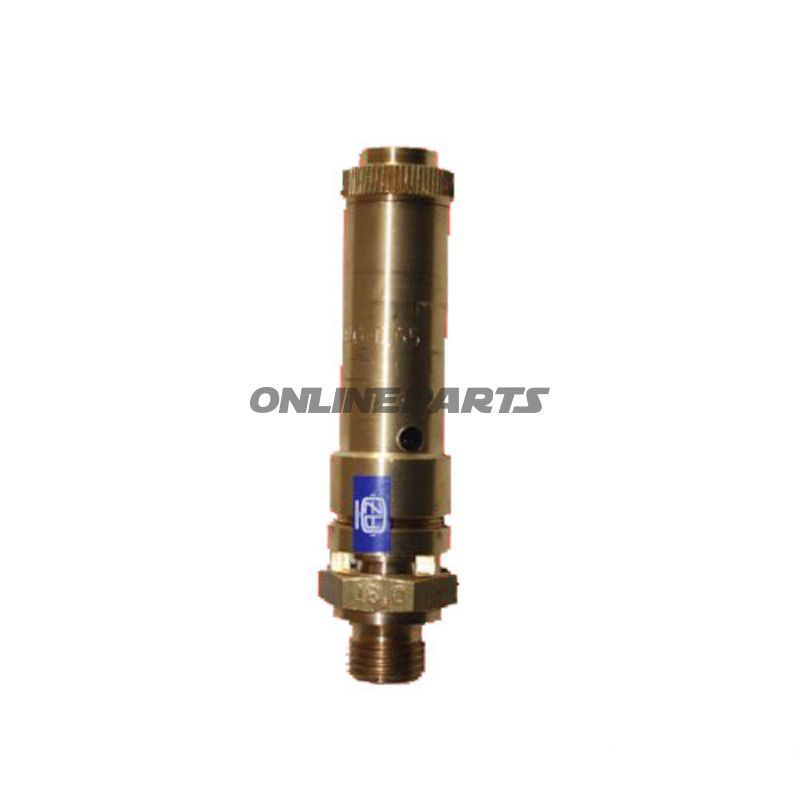

Sicherheitsventil für Druckluft mit vollem Hub — 14 bar (Blitz Rotary 656.41.00)

Produkt: Sicherheitsventil mit vollem Hub, ausgelegt für Druckluft und ungiftige, nicht brennbare Gase. Hersteller ist Blitz Rotary, Artikelnummer (MPN) 656.41.00. (GTIN nicht angegeben.)

Dieses Sicherheitsventil ist so konstruiert, dass es Überdruck sicher in Druckluftsystemen und ähnlichen Anwendungen freigibt, in denen keine Flüssigkeiten oder Dampf auftreten. Das Ventil arbeitet mit vollem Hub, was bedeutet, dass die Ventilöffnung bei Auslösdruck den vollen freien Durchfluss erreicht, wodurch die Druckrückbildung verkürzt und das Risiko wiederholter Überdrucksituationen verringert wird.

• Anwendungsbereich: Druckluftsysteme und Systeme mit ungiftigen, nicht brennbaren Gasen. Nicht geeignet für Flüssigkeiten oder Dampf.
• Einstellbarer Rückdruck: 14 bar (angegebener Auslöserdruck).
• Betriebsdruckbereich: 0,3–50 bar (Ventil kann in diesem Intervall verwendet werden, die Auslösung erfolgt am angegebenen Rückstellwert).
• Betriebstemperatur: Max. 200 °C.

Materialwahl und Dichtung

Ventilkörper aus Messing, was gute Korrosionsbeständigkeit in gewöhnlichen atmosphärischen und pneumatischen Umgebungen sowie gute Maschinenbearbeitbarkeit bei Herstellung und Service bietet. Druckfeder aus Edelstahl, gewählt für beharrliche Federcharakteristik und Widerstand gegen Ermüdung und Korrosion. Das Dichtungsmaterial ist Viton, das ölhaltige Medien und hohe Temperaturen besser verträgt als Standard-Elastomere — es ist jedoch zu beachten, dass das Ventil in dieser Konfiguration nicht für Anwendungen mit Flüssigkeiten oder Dampf zertifiziert ist.

Gewinde und Abmessungen

• Gewinde: G 1/4 (British Standard Pipe Parallel).
• Breite über Flächen: 20 mm (Schlitzweite).
• Gesamtlänge: 73 mm.

Funktionale Eigenschaften und technische Überlegungen

• Volle-Hub-Konstruktion sorgt für schnellen und hohen Durchfluss bei Auslösung, reduziert so die Druckaufbauzeit und die Belastung des Systems nach dem Öffnen.
• Rostfreier Stahldelens unterstützt längere Lebensdauer unter wechselnden Druckbedingungen und reduziert das Risiko von Federkorrosion in feuchter Umgebung.
• Vitont dichtung bietet gute chemische und thermische Beständigkeit, beeinflusst jedoch nicht die Eignung des Ventils für Flüssigkeiten oder Dampf — nur für gasförmige Medien wie angegeben verwenden.
• G 1/4-Gewinde kompakte Größe, eignet sich für kleine Kompressortanks, Filtergehäuse und pneumatische Komponenten, bei denen Platz und Standardanschluss entscheidend sind.

Montage- und Sicherheitsanweisungen

• Sicherstellen einer korrekten Anzugsdrehmoment mit der passenden Schlüsselweite von 20 mm, um Beschädigungen von Gewinde und Dichtungen zu vermeiden.
• Vergewissern Sie sich, dass das Medium Luft oder ein ungiftiges, nicht brennbares Gas ist; keine Verwendung mit Flüssigkeiten oder Dampf, um Funktionsfehler und Gefahr zu vermeiden.
• Beim Service Zustand der Viton-Dichtung und der Feder überprüfen und bei sichtbarem Verschleiß, Verformung oder Elastizitätsverlust austauschen.
• Beachten Sie lokale Vorschriften zur Ableitung von abgesaugtem Gas und Sicherheitsabstand bei Prüfung der Auslösungsfunktion.

Identifikation: Blitz Rotary MPN 656.41.00. GTIN ist in den Produktdaten nicht angegeben.

Die Produktbeschreibung richtet sich an Mechaniker und erfahrene Motorradenthusiasten, die präzise Informationen zu Funktion, Materialien und Abmessungen für die Auswahl und Wartung pneumatischer Sicherungsventile in Druckluftsystemen benötigen.
