Sicherheitsventil 11 Barg 1/4

Sicherheitsventil 11 bar (G 1/4) für Druckluft und inerte Gase

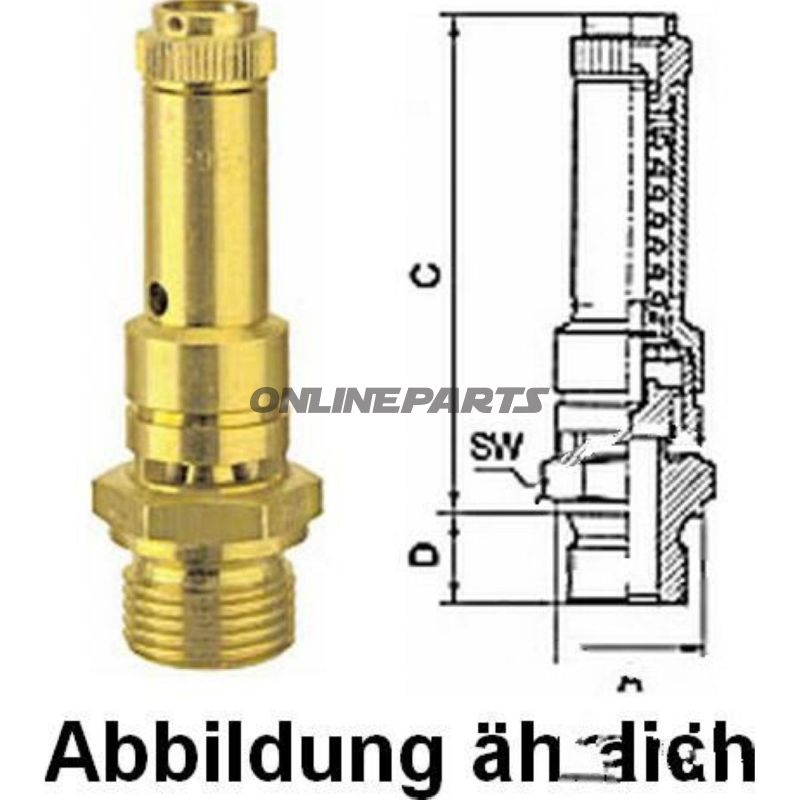

Produktübersicht: Dieses Sicherheitsventil von Riegler (MPN: 656.09.40, GTIN: 4047322041027) ist ein vollhubendes DN 8-Ventil, komponententestet und für das Freigeben von Druckluft sowie ungiftigen, unbeabsichtigten Gasen ausgelegt. Das Ventil ist nicht für Flüssigkeiten oder Dampfanwendungen konstruiert und darf nicht für Wasser­dampf verwendet werden.

Funktion

• Das Ventil öffnet bei einem Ansprechdruck von 11,0 bar und sorgt für eine schnelle und freie Entlastung des überschüssigen Drucks.
• Vollhub bedeutet, dass der Sitz vollständig angehoben wird, wodurch der Durchflusswiderstand reduziert und die vollständige Entlastungskapazität gewährleistet wird.
• Geeignet zum Systemschutz in Druckluftinstallationen, Kompressorstationen, Filtern und Drucklufttanks, bei denen nur gemischte Gase abgeführt werden sollen.

Materialien und konstruktive Details

• Gehäuse: Messing — bietet guten Korrosionsschutz in typischen Kompressorumgebungen und leichte mechanische Bearbeitung.
• Druckfeder: Edelstahl — widersteht Spannungen und Korrosion bei wiederholten Öffnungen/Schließungen.
• Dichtung: FKM (Fluorelas­tomer) — hohe Temperatur- und Chemikalienbeständigkeit im Vergleich zu Standardgummi Materialien; geeignet für die meisten nicht- agressiven Druckluftanwendungen.
• Anschlussgewinde: G 1/4" mit einer Gewindelänge von 10 mm und Schlüsselweite (SW) 20 mm zur Montage mit Standardwerkzeug.
• Betriebstemperatur: max. 180 °C — gibt die Temperaturgrenze für die Materialauswahl an (insbesondere relevant aufgrund der FKM-Dichtung und des Messinggehäuses).

Technische Daten (kurz)

• Ansprechdruck: 11,0 bar
• Gewinde: G 1/4", Gewindelänge 10 mm
• Schlüsselweite (SW): 20 mm
• Betriebstemperatur, max.: 180 °C
• Materialien: Messing (Gehäuse), Edelstahl (Feder), FKM (Dichtung)
• Typ: DN 8, Vollhub, komponententestet

Anwendungsbereiche und Einschränkungen

• Empfohlen für Druckluftsysteme und nicht-giftige, nicht brennbare Gase.
• Nicht geeignet für Flüssigkeiten — der freie Freigabetyp des Ventils verhindert eine Dichtung gegenüber flüssigen Medien.
• Nicht geeignet für Wasserdampf, da die Alterung der Materialien und Dichtungseigenschaften durch kontinuierlichen Dampfkontakt beeinträchtigt werden können.

Montage und Bedienung

• Montage am G 1/4"-Port mit angegebener Gewindelänge; verwenden Sie eine geeignete Gewindedichtung (z. B. PTFE-Band) gemäß der Installationspraxis für Druckluft.
• Verwenden Sie SW 20 mm zum Anziehen. Vermeiden Sie Überdrehen, da dies Gewinde oder Dichtflächen beschädigen kann.
• Bei Justierung oder periodischen Tests empfiehlt sich eine vorsichtige Handhabung und Prüfung der korrekten Funktionsöffnung bei ca. 11 bar.

Herstellerangaben: Das Produkt wird von Riegler geliefert und mit MPN 656.09.40 und GTIN 4047322041027 identifiziert. Die angegebenen Materialien und Temperaturgrenzen stammen aus den technischen Spezifikationen des Herstellers und sind relevant für Wartung und Kompatibilitätsbewertung.

Hinweis: Die Dokumentation gibt die Eigenschaften des Ventils für Gasanwendungen an. Stellen Sie sicher, dass der Anwendungsbereich und die Eigenschaften des Mediums mit den Ventilbeschränkungen übereinstimmen (insbesondere hinsichtlich Temperatur und Kontakt mit Flüssigkeiten oder Dampf) vor der Montage.
