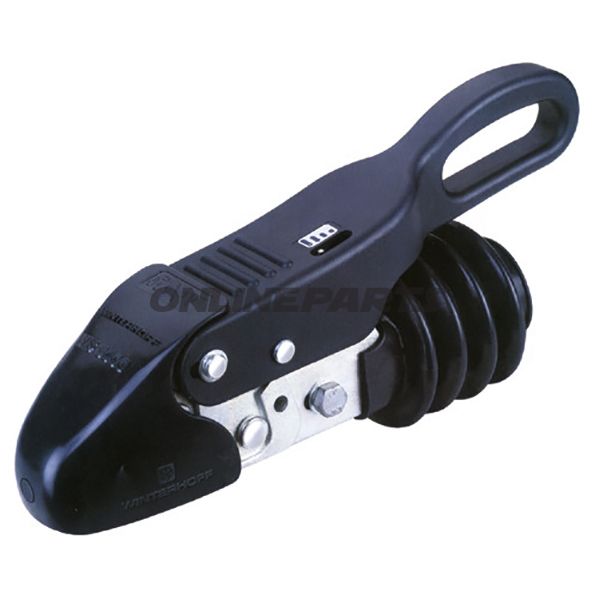

Sicherheitskupplung für Anhänger – Winterhoff WS 3000 D mit Stabilisierung
Produkt: Sicherheitskupplung WINT mit Stabilisierung (Winterhoff WS 3000 D). Die Marke AL-KO und die Herstellernummer (MPN) 338.40.62 identifizieren dieses Gerät; GTIN: 4045541014501.
Diese Sicherheitskupplung ist eine mechanische Vorrichtung zur Befestigung und Stabilisierung eines Anhängers am Zugfahrzeug. Ihre primäre Funktion besteht darin, sowohl Seitwärts- (Schlingern) als auch Nicken-Bewegungen zu reduzieren, indem Reibungselemente axial gegen die Anhängerkuppe des Fahrzeugs unter hohem Federdruck gedrückt werden. Die Konstruktion kombiniert Kupplung, Verriegelung, Stabilisierung und Freigabe in einem einzigen Griffsystem, was die Handhabung beim An- und Abkuppeln erleichtert.
- Funktionen:
- Dämpft schwingende und nickende Bewegungen des Anhängers.
- Ein-Greif-System für An- und Abkuppeln, Stabilisierung/Destabilisierung und Sicherung/Freigabe.
- Integrierte automatische Sicherung und lesbare Verschleißanzeige.
- Nachrüstbar bei den meisten Anhänger- oder Anhängertypen.
- Genehmigung und Leistung:
- Zugelassen bis 100 km/h gemäß ISO 11555-1.
- EU-Typengenehmigung Nr. 00-0065 e1.
Materialien und Mechanik
Die Kupplung basiert auf einer mechanischen Reibungslösung, bei der die Reibungselemente axial unter Federdruck gedrückt werden. Dieses Material- und Konstruktionsprinzip sorgt für konstanten Anpressdruck gegen den Kugelpfosten und damit effektive Dämpfung von Bewegungen. Die Reibungsbuchsen sind so ausgeführt, dass sie durch ein Clip-System schnell ausgetauscht werden können, was Wartungs- und Servicezeiten reduziert. Die Maxi-Soft-Puffer werden aus weichem, schlagabsorbierendem Material hergestellt, um Stoßfänger und Gelenke bei Kollision oder Belastung während Manövrieren zu schützen.
Designüberlegungen
- Außergewöhnlich schlankes Design bietet unbegrenzte Freigängigkeit für den Kugelpfosten und macht die Einheit geeignet für Standard-Zugvorrichtungen, ohne Entfernen von Zusatzteilen.
- Großer Platz hinter dem Fahrzeug ermöglicht das Anhängen auch bei extern montierter Reserverad oder geringem Abstand zwischen Stoßstange und Kugel.
- Neue Form des einteiligen Griffs erhöht den Freiraum zwischen Griff und Zugstange für eine einfachere Bedienung.
Technische Daten
- Maximale Achslast: 3.000 kg
- Maximale vertikale (Stütz-)Last: 150 kg
- Geeignetes Zugrohr (rund): ca. 35 / 40 / 45 / 46 / 50 mm
- Bohrungen: 12,5 mm
- Anschluss: 40 / 54 mm
Service und Wartung
Die Reibungsbuchsen können über das Clipsystem schnell ausgetauscht werden; die Verschleißanzeige erleichtert die Beurteilung des Austauschbedarfs. Die einfache Mechanik erfordert eine regelmäßige visuelle Inspektion und Schmierung gemäß den Wartungshinweisen des Herstellers; kein elektrischer Anschluss ist erforderlich.
Kompatibilität
Die Einheit ist für den Nachrüstausbau an vielen gängigen Anhängern und Aufbauten ausgelegt und folgt den angegebenen Maßen für Zugrohr und Verbindung. Die schlanke Konstruktion macht sie kompatibel mit Standard-Anhängerkugeln und den meisten serienmäßig montierten Zugvorrichtungen.
Das Produkt wird unter der Marke AL-KO vermarktet und kann bei Bestellung oder Anfrage anhand der MPN 338.40.62 und GTIN 4045541014501 identifiziert werden.
