Sicherheitskupplung Lw 9 Mmknopf Entriegelung

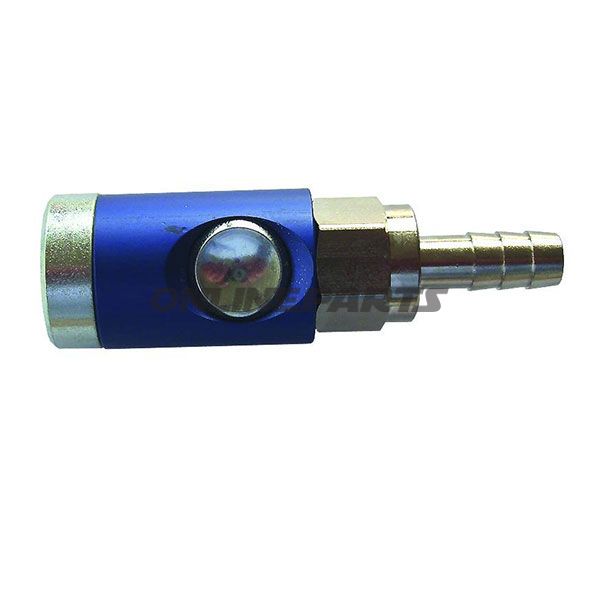

Sicherheitskupplung LW 9 mm — Druckknopf-gesteuerte Freigabe für Druckluft

Produktoverblik: Diese Druckluft-Sicherheitskupplung von EWO (Modell MPN 656.52.38, GTIN 4030875149500) ist eine zweistufige, drückknopfgesteuerte Kupplung mit einer 9 mm Nippeloberfläche, vorgesehen für sichere Verbindung und Trennung in pneumatischen Systemen. Die Konstruktion folgt ISO 4414-Sicherheitsanforderungen und ist entwickelt für Anwendungen, in denen kontrolliertes Entlüften und sichere Entfernung des Plug-in-Nippels erforderlich ist.

Funktion und Arbeitsprinzip:

• Stufe 1 — Entlüftung: Beim ersten Druck auf den Druckknopf wird ein Kanal geöffnet, der das verbleibende Druck in der Verbindung ableitet, während der Plug-in-Nippel mechanisch im Mantel gehalten bleibt. Dadurch wird das Risiko eines heftigen Luftaustritts beim Trennen reduziert.
• Stufe 2 — Freigabe: Ein weiterer Druck auf den Knopf freigibt den Verriegelungsmechanismus, sodass der Nippel sicher herausgezogen werden kann, ohne Restdruck im System.

Materialauswahl und Eigenschaften:

• Kupplungsmaul: Extrudiertes Aluminium — geringes Gewicht und gute Korrosionsbeständigkeit im Vergleich zu Standardlegierungen.
• Druckknopf, Ventil und Gehäusering: Vergüteter und galvanisch verzinkter Stahl — ausgewählt für Verschleißfestigkeit und Widerstandsfähigkeit gegen mechanische Beanspruchung und Erosion durch luftgetragene Partikel.
• Dichtungen und innere Abdichtkomponenten (typischerweise NBR oder gleichwertig): Auf Betriebsbereich und Luftanwendungen abgestimmt.

Technische Daten:

• Max. Betriebsdruck: 12 bar
• Temperaturbereich: -20 °C bis +70 °C
• Nomineller Durchmesser/Bohrung: ca. 7,2 / 7,4 mm (für 9 mm Nippel-Geometrie)
• Durchflusskapazität: ca. 1.800 l/min

Kompatibilität und Anwendungsbereiche:

• Entworfen für pneumatische Systeme mit standardmäßiger 9 mm Plug-in-Nippel. Geeignet für Werkstätten, industrielle pneumatische Kreisläufe und mobile Anwendungen, bei denen sichere Trennung erforderlich ist.
• Kann in Rohr- und Schlauchinstallationen integriert werden, sofern maximale Betriebsdruck- und Temperaturgrenzen eingehalten werden.

Sicherheit und Wartung:

• Erfüllt ISO 4414-Anforderungen bei korrekter Installation und Anwendung.
• Bei regelmäßiger Nutzung wird eine visuelle Inspektion von Mantel und Verriegelungsmechanismus sowie Prüfung der Dichtungsteile auf Verschleiß oder Beschädigung empfohlen. Der Austausch verschlissener Dichtungen verlängert die Lebensdauer und sorgt für Dichtheit.
• Vermeiden Sie aggressive Reinigungsmittel und Chemikalien auf galvanisch verzinkten Stahlflächen, um den Korrosionsschutz zu erhalten.

Identifikation: Das Produkt wird von EWO hergestellt und mit MPN 656.52.38 sowie GTIN 4030875149500 gekennzeichnet, was eine Überprüfung der Spezifikationen und Nachverfolgbarkeit der Bauteile in technischer Dokumentation und Ersatzteilverwaltung ermöglicht.

Anbefaling til Montører: Prüfen Sie, ob Geometrie der Verbindungsnippels und Schlauchdurchmesser mit der Kupplung übereinstimmen. Montage mit entsprechendem Drehmoment und sicherstellen, dass das System vor der ersten Demontage entkoppelt/ entlüftet ist. Bei Zweifeln an der Kompatibilität messen Sie den äußeren Durchmesser des Nippels und die Durchflussanforderungen gegen die angegebenen Werte.
