Sicherheitskupplung Lw 8 Mmknopf Entriegelung

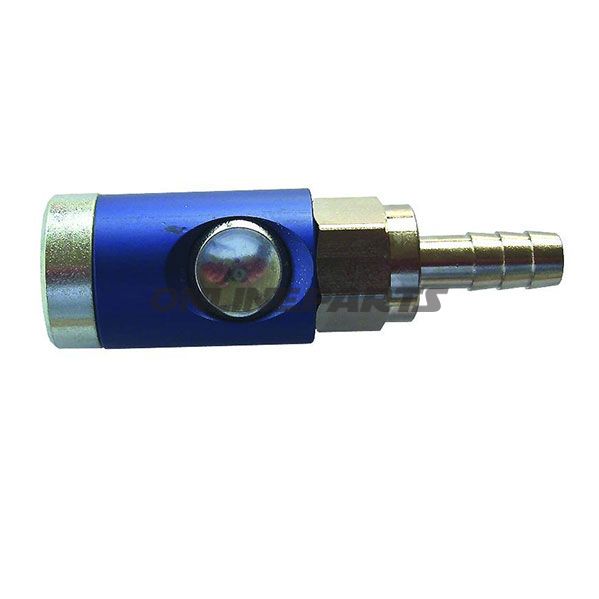

Sicherheitskupplung LW 8 mm mit Druckknopf-Auslösung für Druckluft

Produktübersicht: Diese Sicherheitskupplung von EWO (MPN: 656.52.20, GTIN: 4030875149524) ist für Druckluftsyst­eme entwickelt, bei denen eine sichere und kontrollierte Entkuppelung wichtig ist. Die Konstruktion folgt den Anforderungen der ISO 4414 und ist für Anwendungen vorgesehen, bei denen ein zweistufiger Entlüftungs- und Entkopplungsprozess gewünscht wird, um eine unkontrollierte Freisetzung von Druckluft zu vermeiden.

• Funktion: Die Kupplung verfügt über einen integrierten Druckknopf, der eine zweistufige Sequenz aktiviert: Zuerst wird die Verbindung durch einen kurzen Druck entlüftet, wobei der Nippel in der Muffe festgehalten wird. Ein anschließender Druck entriegelt den Nippel, sodass er sicher entfernt werden kann, ohne Risiko einer plötzlichen Freigabe von Druckluft.
• Anwendung: Geeignet für Druckluftleitungen und Geräte mit 8 mm Anschluß, bei denen Personenschutz und Schutz von Bauteilen beim Abkoppeln erforderlich sind. Zielgruppe sind Mechaniker und Techniker, die Wartung und Service von pneumatischen Geräten durchführen.

Materialien und Aufbau:

• Kupplungsnippel aus Aluminium — bietet ein gutes Gleichgewicht zwischen geringem Gewicht und Korrosionsbeständigkeit in üblichen Werkstattumgebungen.
• Druckknopf, Ventilgehäuse und äußere Gehäuse-Lasche aus gehärtetem und galvalisiertem Stahl für erhöhte mechanische Verschleißfestigkeit und Korrosionsbeständigkeit.
• Die Materialauswahl ist für die unten angegebenen Betriebstemperaturen und Druckgrenzen geeignet, ohne übertriebene Aussagen zur Lebensdauer — eine korrekte Wartung wird für langanhaltende Funktionsfähigkeit empfohlen.

Technische Daten:

• Maximalbetriebsdruck: 12 bar
• Temperaturbereich: -20 °C bis +70 °C
• Nominendurchmesser: ca. 7,2 / 7,4 mm (entsprechend 8 mm Verbindungen)
• Durchflusskapazität: 1.800 l/min
• Sicherheitsnorm: Konform mit ISO 4414

Praktische Überlegungen bei der Verwendung:

• Bei der Montage müssen die Anschlußdimensionen korrekt angepasst werden, um Dichtheit und funktionale Eingriffe zwischen Plug-in-Nippel und Muffe sicherzustellen.
• Beachten Sie die übliche Praxis zur Reinigung und Schmierung pneumatischer Verbindungen — Fremdkörper können das Ventilsitz und die Entlüftungsfunktion beeinträchtigen.
• Überprüfen Sie regelmäßig Korrosion an Stahlkomponenten, insbesondere in Feuchte- oder korrosiven Umgebungen.

Kompatibilität und Identifikation: Der Hersteller EWO bezeichnet dieses Modell unter der Artikelnummer MPN 656.52.20. GTIN 4030875149524 kann zur eindeutigen Identifikation in Beschaffungssystemen und Ersatzteilverzeichnissen verwendet werden. Es ist ausgelegt für Standard-8-mm-pneumatische Systeme; prüfen Sie Nippeltyp und Abmessungen beim Kauf, um Kompatibilität mit vorhandenen Schläuchen und Befestigungen sicherzustellen.

Hinweise: Die Beschreibung basiert auf bereitgestellten technischen Informationen. Bei Unsicherheit bezüglich Kompatibilität oder spezieller Betriebsbedingungen (Chemikalienexposition, extreme zyklische Belastungen usw.) wird eine Rücksprache mit dem Lieferanten oder eine Durchsicht relevanter technischer Zeichnungen empfohlen.
