Sicherheitskupplung Lw 6 Mmknopf Entriegelung

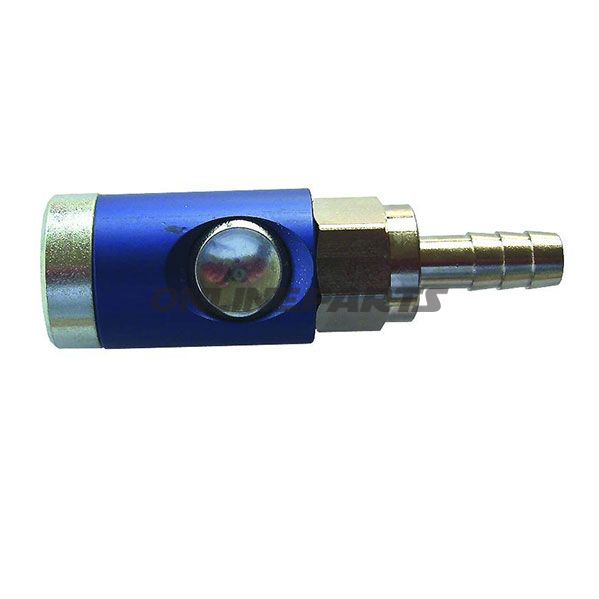

Sicherheitsschlauch LW 6 mm (Druckknopf-Ablösung) für Druckluft

Produkt: Sicherheitsschlauch LW 6 mm mit Druckknopf-Ablösung von EWO. MPN: 656.52.12. GTIN: 4030875149494.

Dieser Sicherheitsschlauch ist für Druckluftsysteme vorgesehen, bei denen kontrollierte Abkopplung und sichere Entlüftung erforderlich sind. Die Konstruktion ermöglicht ein zweistufiges Abkopplungsverfahren: zuerst eine Entlüftungsaktion, die den Druck reduziert, und anschließend eine eigentliche Freigabe der Nippel, wodurch das Risiko von starkem Luftaustritt und ggf. beweglichen Teilen, die bei plötzlicher Abkopplung gefährlich werden können, minimiert wird.

• Funktion:
  • Schritt 1 — Entlüftung: Ein einzelner Druck auf den Druckknopf gleicht den Druck in der Kupplung aus, während der Stecker in der Muffe festgehalten wird.
  • Schritt 2 — Öffnen der Verriegelung und Abkopplung: Ein nachfolgender Druck löst den Plug-in-Nippel, der anschließend sicher entnommen werden kann.
• Anwendung: Geeignet für Werkstätten, Kompressoranlagen und mobile Druckluftinstallationen, bei denen eine sichere und kontrollierte Abkopplung gemäß geltenden Sicherheitsstandards erforderlich ist.

Materialien und Ausführung:

• Kupplungsmuffe aus Aluminium für geringes Gewicht und gute Korrosionsbeständigkeit.
• Druckknopf, Ventil und Gehäusering aus gehärtetem und galvanisiertem Stahl für erhöhte mechanische Verschleißfestigkeit und Korrosionsbeständigkeit in industriellen Umgebungen.
• Die Materialwahl kombiniert geringes Gewicht und Haltbarkeit und bietet eine praktische und robuste Kupplung für wiederholte Anschlüsse und Abkopplungen.

Technische Daten:

• Maximaler Betriebst Pressure: 12 bar.
• Temperaturbereich: -20 °C bis +70 °C.
• Nomineller Durchmesser (innen): ca. 7,2–7,4 mm.
• Durchflusskapazität: ca. 1.800 l/min bei relevantem Differenzdruck.
• Erfüllt Sicherheitsanforderungen gemäß ISO 4414.

Kompatibilität und Montage:

• Als Standard-LW-Kupplung mit Schlauch-/Nippelanschluss Ø 6 mm konzipiert; Abgleich der Abmessungen mit vorhandenen Schläuchen und Nippeln vor der Montage empfohlen.
• Lässt sich in bestehende Druckluftsysteme integrieren, die ähnliche Schnellkupplungen verwenden; sicherstellen, dass der Systemmaximaldruck 12 bar nicht überschreitet.

Sicherheits- und Wartungshinweise:

• Befolgen Sie das zweistufige Abkopplungsverfahren, um unkontrollierten Luftaustritt zu vermeiden.
• Überprüfen Sie Oberflächen regelmäßig auf Korrosion oder Abnutzung; Komponenten austauschen, wenn Dichtflächen oder Verriegelungsmechanismen Anzeichen von Beschädigung zeigen.
• Stellen Sie sicher, dass Nippel und Muffe sauber von Schmutz und Partikeln sind, die eine ordnungsgemäße Dichtung oder Verriegelung behindern können.

Das Produkt wird von EWO vermarktet und ist mit MPN 656.52.12 und GTIN 4030875149494 identifiziert. Die Kombination aus Aluminium-Muffe und gehärteten/galvanisierten Stahlelementen gewährleistet eine praktische Balance zwischen Gewicht, Haltbarkeit und Beständigkeit in typischen Druckluftumgebungen.
