Sicherheitskupplung Lw 13 Mmknopf Entriegelung

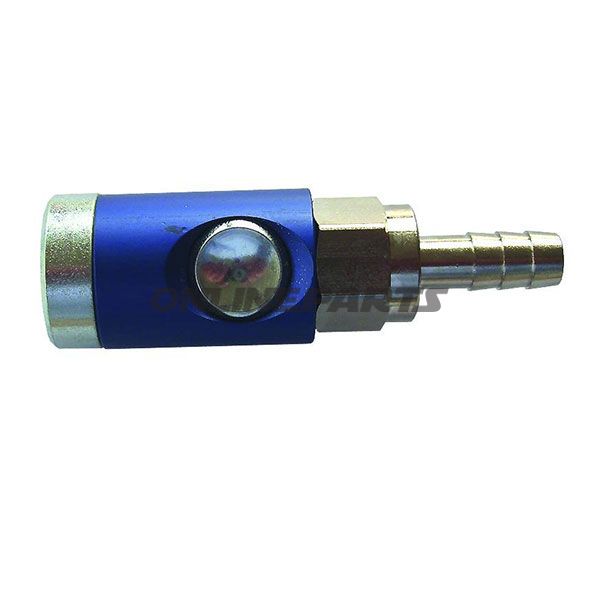

Sicherheitskupplung, Knopfdruckentlastung für Druckluft (Ø 13 mm) — EWO

Typ und Anwendung: Diese Sicherheitskupplung von EWO (GTIN: 4030875149517, MPN: 656.52.53) ist für Druckluftsysteme vorgesehen, in denen eine sichere und kontrollierte Abkopplung erforderlich ist. Sie ist ausgelegt auf schrittweise Entlastung und anschließende sichere Abkopplung des Plug-in-Nippels durch einmaligen bzw. doppelten Druck auf den Druckknopf, wodurch das Risiko unkontrollierten Luftaustritts und Verletzungen von Personal und System minimiert wird.

Funktion und Bedienung:

• Stufe 1 — Entlüftung: Bei erster Betätigung des Druckknopfs wird der Druck in der Kupplung freigegeben, während der Plug-in-Nippel mechanisch im Hülse gehalten bleibt. Dadurch entlastet sich der Druck sicher, ohne dass der Nippel freigegeben wird.
• Stufe 2 — Abkopplung: Bei erneuter Betätigung des Druckknopfs wird der Nippel freigegeben und kann sicher entfernt werden. Diese sequentielle Funktion verringert die Gefahr einer versehentlichen Abkopplung unter Druck.

Werkstoffauswahl und Bauweise:

• Kupplungshülse aus Aluminium — sorgt für geringes Gewicht und Korrosionsbeständigkeit im normalen Klimaeinsatz.
• Druckknopf, Ventil und Gehäusering aus gehärtetem und galvanisiertem Stahl — gewählt wegen Festigkeit und Verschleißbeständigkeit in Kontaktbereichen sowie besserer Widerstand gegen mechanische Einwirkung.
• Entworfen gemäß ISO 4414 für pneumatische Sicherheitsanforderungen.

Technische Daten und Betriebsbedingungen:

• Maximaler Betriebsdruck: 12 bar.
• Temperaturbereich: -20 °C bis +70 °C.
• Nomineller Durchmesser (Bohr-/Nippelpassung): ca. 7,2 / 7,4 mm (passt zu Standard Plug-in-Nippeln für Ø 13 mm Kupplungstypen).
• Durchflusskapazität: ca. 1.800 l/min bei empfohlenen Bedingungen.

Kompatibilität und Anwendungsbereiche: Passend für pneumatische Systeme und Schläuche, in denen Plug-in-Nippel in der Größenordnung 13 mm verwendet werden. Typischerweise eingesetzt in Werkstätten, Industriemaschinen und mobilen Kompressorsystemen, wo eine sichere Handhabung von Druckluft erforderlich ist.

Sicherheit und Wartung:

• Beachten Sie ISO 4414 und lokale Vorschriften bei Installation und Betrieb.
• Inspektion: Prüfen Sie regelmäßig Druckknopf und Verriegelungsmechanik auf Verschleiß, Korrosion oder Verstopfung durch Schmutz. Beschädigte oder stark korrodierte Bauteile sollten ausgetauscht werden.
• Beim Montage: Achten Sie auf eine korrekte Schlauchverbindung und darauf, dass der Nipplentyp zur Nominallinie der Kupplung passt, um eine dichte und sichere Funktion zu gewährleisten.

Identifikation: Das Produkt wird vom Hersteller EWO gekennzeichnet und kann anhand der GTIN 4030875149517 und MPN 656.52.53 identifiziert werden. Diese Angaben sind relevant bei der Bestellung von Ersatzteilen oder der Suche nach Kompatibilität in Geräteverzeichnissen.

Bemerkungen: Die Informationen zu Materialien, Druck- und Temperaturgrenzen basieren auf Herstellerangaben. Bei besonderen Betriebsbedingungen (extreme Temperaturen, aggressive Medien oder häufige zyklische Beanspruchung) sollten Funktion und Materialtauglichkeit gesondert bewertet werden.
