Sicherheitskupplung Lw 10 Mmknopf Entriegelung

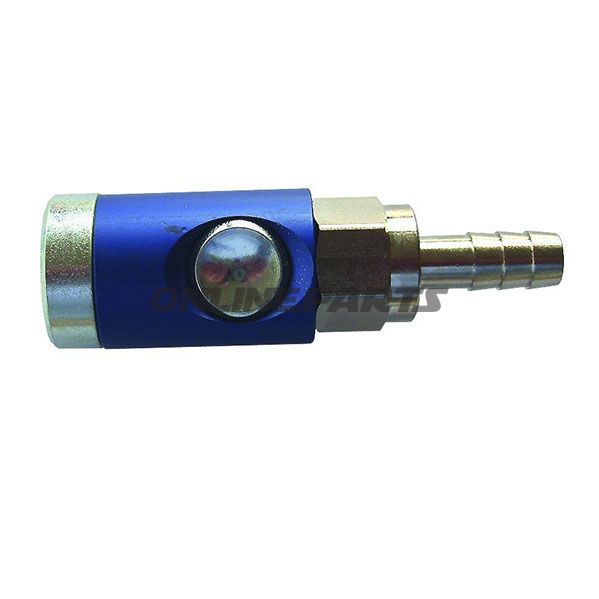

Sicherheitsschlauchkupplung LW 10 mm mit Druckknopf-Auslösung für Druckluft

Produkt: Sicherheitsschlauchkupplung LW Ø10 mm mit Knopf-Auslösung von EWO. Diese Kupplung ist für Druckluftsysteme vorgesehen, bei denen ein sicherer Abkoppeln und eine kontrollierte Lüftung erforderlich sind. GTIN: 4030875149531. Herstellerartikelnummer (MPN): 656.52.46.

Funktion

• Zwei-Stufen-Abkopplung: Erster Druck auf den Druckknopf ventiliert die Kupplung, so wird der Druck im Anschluss entfernt, während der Zapfen weiterhin in der Muffe gehalten wird. Zweiter Druck öffnet den Sperrmechanismus, sodass der Zapfen sicher entfernt werden kann.
• Ausgelegt, um das Risiko eines plötzlichen Druckluftausstoßes beim Abkoppeln zu minimieren und so den Bediener sowie umliegende Installationen zu schützen.

Materialien und Bauweise

• Muffe (Kupplungshaus): Hergestellt aus Aluminium für geringes Gewicht und gute Korrosionsbeständigkeit in typischen Industrieumgebungen.
• Druckknopf, Ventil und äußerer Ring (umfasst das Ventil): Aus gehärtetem und vernickeltem Stahl für Verschleißfestigkeit und mechanische Haltbarkeit.
• Die Konstruktion legt Wert auf Haltbarkeit und wiederholte An- und Abkopplungen unter industriellen Arbeitsbedingungen; die Materialwahl balanciert mechanische Festigkeit und Korrosionsbeständigkeit.

Technische Eigenschaften

• Maximaler Betriebsdruck: 12 bar.
• Temperaturbereich: -20 °C bis +70 °C.
• Nomineller Durchlassdurchmesser (nominaler Durchmesser): ca. 7,2 / 7,4 mm.
• Durchflusskapazität: ca. 1.800 l/min (bei relevanten Testbedingungen).
• Sicherheitsklassifizierung: Ausgeführt gemäß ISO 4414 für Sicherheitsgrundsätze pneumatischer Systeme.

Anwendung und Kompatibilität

• Geeignet für industrielle Druckluftsysteme, Werkstätten und mobile pneumatische Installationen, bei denen eine Sicherheits-Abkopplung unter Druck erforderlich ist.
• Dimensionell ausgelegt für Schlauch- und Zapfenstandards um Ø10 mm; prüfen Sie die Kompatibilität mit vorhandenen Zapfen und Schläuchen vor der Installation.
• Geeignete Anwender: Mechaniker, technisches Personal und professionelle Benutzer, die eine sichere, wiederholte An- und Abkopplung von Druckluftwerkzeugen und -leitungen benötigen.

Praktische Vorteile

• Verringert das Risiko eines unbeabsichtigten Druckluftauslösers beim Abkoppeln durch das zweistufige Freigabeverfahren.
• Robuste Materialien gewährleisten lange Lebensdauer bei häufiger Nutzung, während die Aluminiummuffe das Gewicht niedrig hält.
• Einfache, mechanische Bedienung mit Druckknopf, ohne komplexes Werkzeug.

Hinweise

• Hersteller: EWO. Geben Sie GTIN (4030875149531) und MPN (656.52.46) bei Bestellung oder Anfrage an, um das korrekte Modell und die Ersatzteilidentifikation sicherzustellen.
• Prüfen Sie, dass Anschlusszapfen und Schläuche mit dem Nenn-Durchmesser und der Druckklasse des jeweiligen Systems übereinstimmen.
• Angegebene Leistungswerte wie Durchfluss und Temperaturbereiche sind typische Werte; Endleistung hängt von Installationsbedingungen und Betriebsparametern ab.
