Sicherheitskupplung Ig 3/8Knopf Entriegelung

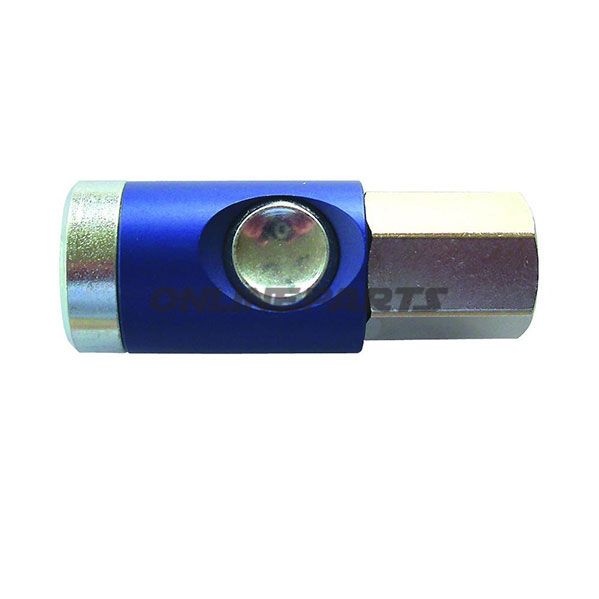

Sicherheitskupplung IG 3/8 mit Druckknopf-Auslösung für Druckluft

Diese Sicherheitskupplung von EWO (GTIN: 4030875149487, MPN: 656.51.96) ist eine Innengewindekupplung (G 3/8") für Druckluftsysteme, konzipiert mit einem zweigeteilten Auslösungsprinzip, das das Risiko beim Abkuppeln unter Druck minimiert. Sie richtet sich an Mechaniker und Motorradbesitzer, die mit Kompressoren, Druckluftwerkzeugen und Systemen arbeiten, bei denen eine sichere Abkopplung wichtig ist.

Funktion und Arbeitsprinzip

• Schritt 1 – Entlüftung: Ein leichter Druck auf den Druckknopf entlüftet die Kupplung, aber der Plug-in-Nippel bleibt im Muffenring festgehalten. Dies verringert den Druckanstieg in der Verbindung vor dem Abkuppeln.
• Schritt 2 – Freigabe: Ein weiterer Druck auf den Druckknopf löst den Nippel freigeben, sodass er ohne plötzliche Ausbläsungen oder Gefahr des Projektils entfernt werden kann.
• So gestaltet, dass ein Abkuppeln ohne vorheriges Druckentlasten nicht möglich ist, entsprechend den ISO 4414-Sicherheitsprinzipien.

Materialien und konstruktive Qualität

• Muffe: Aus Aluminium – sorgt für geringes Gewicht und gute Korrosionsbeständigkeit unter normalen Betriebsbedingungen.
• Druckknopf, Ventil und Geharering: Aus gehärtetem und galvanisiertem Stahl für erhöhte Abriebfestigkeit und bessere Beständigkeit gegen mechanische Beanspruchung und Verschleiß.
• Die Materialwahl kombiniert Leichtigkeit (Aluminium) mit Verschleißfestigkeit (gehärteter Stahl), um eine lange Lebensdauer im täglichen Werkstattbetrieb zu sichern.

Technische Daten

• Gewinde / Anschluss: Innengewinde G 3/8"
• Maximeller Betriebsdruck: 12 bar
• Temperaturbereich: -20 °C bis +70 °C
• Nomineller Durchmesser: ca. 7,2–7,4 mm
• Durchflusskapazität: ca. 1.800 l/min
• Sicherheitsnorm: Konstruktion gemäß ISO 4414

Kompatibilität und Anwendung

Die Kupplung ist für standardmäßige G 3/8" Innengewinde ausgelegt und passt zu gängigen Druckluftnippeln und Schläuchen, die in Fahrzeugwerkstätten und mobilen Kompressorinstallationen verwendet werden. Aufgrund der mechanischen Bauweise ist sie besonders geeignet in Situationen, in denen eine Abkopplung ohne vorheriges Entlüften ein Sicherheitsrisiko darstellen würde (z. B. bei drukausgesetzten Werkzeugen oder geschlossenen Luftsystemen).

Vorteile der Konstruktion (praktisch für Mechaniker)

• Zwei-Stufen-Bedienung macht das Abkoppeln vorhersehbar und reduziert Risiko von Verletzungen oder Luftspritzern.
• Gehärteter und galvanisierter Stahl im Druckknopf- und Ventilgehäuse bietet Robustheit bei häufiger Verbindung/Trennung.
• Aluminium-Muffe hält das Gewicht niedrig, ohne Korrosionsbeständigkeit in normalen Werkstattumgebungen zu beeinträchtigen.

Identifikation

Das Produkt wird unter der Marke EWO verkauft (GTIN: 4030875149487). Die Herstellerartikelnummer (MPN) lautet 656.51.96, was beim Bestellen oder beim Abgleich mit Ersatzteillisten und technischen Datenblättern nützlich ist.

Hinweis: Angaben zu Durchfluss, Abmessungen und Temperatur beziehen sich auf Betriebsdaten; stellen Sie sicher, dass die Kupplung zu Ihrem System passt und überprüfen Sie Dichtheit und Kompatibilität bei der Installation.
