Sicherheitskupplung Ig 1/4Knopf Entriegelung

Sicherheitskupplung, Innengewinde G 1/4 – Druckknopfauslösung für Druckluft

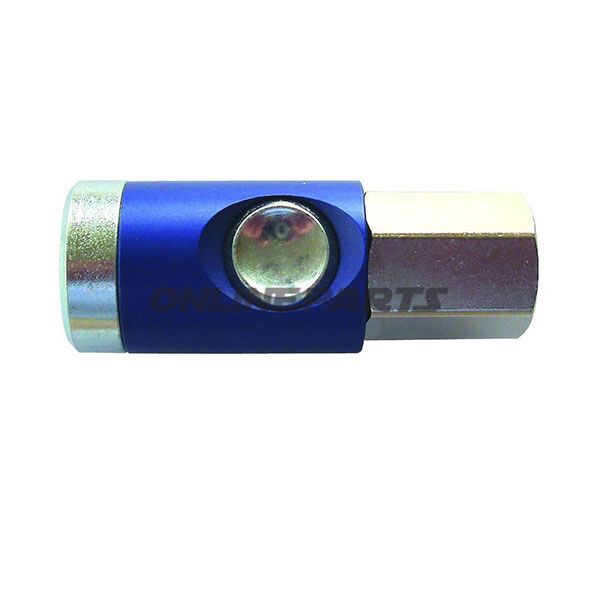

Produkt: EWO-Sicherheitskupplung mit Innengewinde G 1/4 (MPN: 656.51.88, GTIN: 4030875149463) ist ein zweistufiges Druckluftkupplungssystem mit Druckknopfauslösung, das für eine sichere Abkopplung unter Druck ausgelegt ist. Die Zielgruppe sind Techniker und Motorradfahrer, die mit Druckluft in Werkstattumgebungen arbeiten.

• Funktion: Die Kupplung trennt die Verbindung in zwei Stufen, um ein plötzlichen Ausblasen von Druckluft zu vermeiden. Stufe 1 – Entlüftung: Beim ersten Druck auf den Druckknopf wird das System entlüftet, der Steckstift bleibt jedoch im Muffenrohr festgesetzt. Stufe 2 – Freigabe: Bei einem weiteren Druck wird der Steckstift entriegelt und lässt sich sicher herausziehen.
• Betrieb: Maximaler Betriebsdruck ist 12 bar. Der Temperaturbereich ist von -20 °C bis +70 °C spezifiziert.
• Durchfluss und Abmessungen: Nomineller Durchmesser wird mit 7,2 / 7,4 mm angegeben, der Durchfluss beträgt ca. 1.800 l/min unter Standardbedingungen.

Materialien und Bauweise

• Kupplungsmuffe: Aus Aluminium gefertigt, gewählt für geringes Gewicht und gute Korrosionsbeständigkeit in Werkstattumgebungen.
• Druckknopf, Ventilkörper und äußerer Ring: Aus gehärtetem und galvanisiertem Stahl für erhöhte Verschleißfestigkeit sowie Widerstand gegen mechanische Belastung und Korrosion.
• Dichtungen und Innenlaufteile: Entwickelt, um wiederholtes Ein- und Ausbauvorgänge sowie die angegebenen Temperaturen und Drücke zu widerstehen (produktions­spezifische Materialien können je nach Fertigungscharge variieren).

Sicherheit und Standards

Die Kupplung ist darauf ausgelegt, die Anforderungen der ISO 4414 für pneumatische Systeme mit Fokus auf sichere Abkopplung zu erfüllen. Die zweistufige Bedienung reduziert das Risiko einer unbeabsichtigten Ausblasung von Druckluft und bietet eine kontrollierte Entlastung vor der physischen Trennung.

Anwendung und Kompatibilität

• Typische Anwendungen: Werkstattkompressoren, Druckluftwerkzeuge, Prüf- und Messgeräte sowie Komponenten in Fertigungs- und Reparaturumgebungen, in denen eine sichere Abkopplung von Druckluft erforderlich ist.
• Gewindetyp: Innengewinde G 1/4 (BSPP), was Kompatibilität mit Standard-G 1/4-Verbindungen in pneumatischen Systemen ermöglicht.
• Hinweise zur Kompatibilität: Prüfen Sie immer Stift- und Muffenabmessungen sowie eventuelle Toleranzanforderungen vorhandener Schläuche und Verbindungen vor der Montage.

Technische Vorteile und praktische Überlegungen

• Zwei-Stufen-Entlüftung mindert das Risiko plötzlicher Bewegungen von angeschlossenen Werkzeugen oder Bauteilen.
• Aluminium-Muffe in Kombination mit gehärtetem und galvanisiertem Stahl in tragenden Teilen bietet ein ausgewogenes Verhältnis von Gewicht und Haltbarkeit.
• Temperatur- und Druckbereichskonformen ist die Kupplung für gängige Werkstattumgebungen geeignet; bei extremen Umgebungen sollte die Komponentenwahl überdacht werden.

Identifikation: Das Produkt wird unter der Marke EWO vermarktet und identifiziert mit MPN 656.51.88 und GTIN 4030875149463. Diese Nummern können beim Einkauf, bei Ersatzteilbestellungen und in der Kompatibilitätsdokumentation verwendet werden.

Montage und Wartung

Bei der Montage muss das Gewinde korrekt mit geeignetem Dichtungskleber für pneumatische Anwendungen abgedichtet werden, und Anschlussflächen sollten frei von Schmutz und Spänen gehalten werden. Eine regelmäßige Prüfung der O-Ringe und beweglichen Teile wird empfohlen, um Dichtheit und korrekte Funktion im Laufe der Zeit sicherzustellen.
