Sicherheitskupplung Ig 1/2 Zollknopf Entriegelung

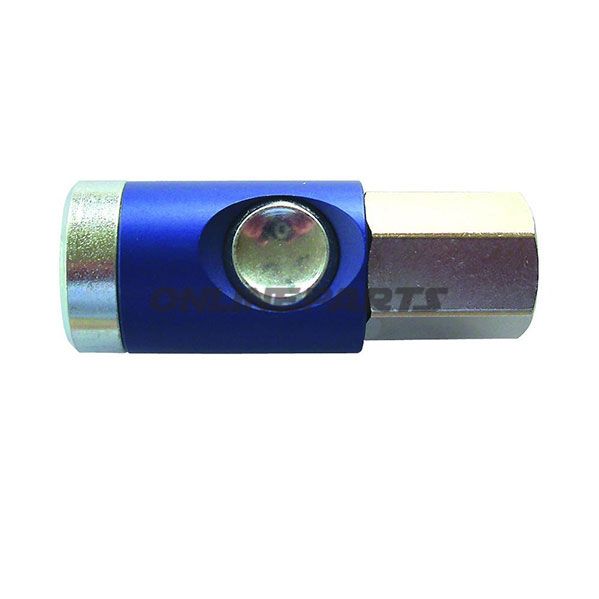

Sicherheitshaken G 1/2" (Innengewinde) mit Druckknopf-Auslösung für Druckluft

Produktübersicht: Diese Sicherheitshalterung von EWO (GTIN 4030875149555, MPN 656.52.04) ist eine Innengewindeverbindung (G 1/2"), konzipiert für Druckluftsysteme, bei denen eine sichere und kontrollierte Abkopplung erforderlich ist. Die Konstruktion erfüllt die Anforderungen der ISO 4414 für pneumatische Verbindungen und kombiniert Materialien, die für mechanische Festigkeit und Korrosionsbeständigkeit ausgewählt wurden.

• Funktion: Zweistufige Abkopplung über Druckknopf. Stufe 1 — Entlüftung: Ein erster Druck auf den Knopf gleicht den Druck in der Verbindung aus, während die Nippung innerhalb der Hülse gehalten wird. Stufe 2 — Entriegelung: Ein weiterer Druck löst die Nippung, sodass sie sicher entfernt werden kann, ohne plötzliche Druckluftausblasung.
• Anwendung: Wird in pneumatischen Werkstattinstallationen, Industriemaschinen und anderen Systemen verwendet, in denen Personen- und Komponenten-schutz bei der Abkopplung erforderlich ist.

Materialien und Aufbau:

• Verbindungsnabe aus Aluminium — geringes Gewicht bei ausreichender Festigkeit für Handhabung und häufige Anschlüsse/Abkopplungen.
• Druckknopf, Ventil und Gehäusering aus Stahl, gehärtet und galvanisiert — erhöhte Verschleiß- und Korrosionsbeständigkeit der Bauteile, die mechanischer Belastung ausgesetzt sind.
• Innengewinde G 1/2" (IG 1/2) für direkte Montage in Anschlussstücken oder Fittings.

Technische Daten:

• Maximaler Betriebsdruck: 12 bar
• Temperaturbereich: -20 °C bis +70 °C
• Nomineller Innendurchmesser: ca. 7,2–7,4 mm
• Durchfluss: ca. 1.800 l/min
• Sicherheitsnorm: Entspricht ISO 4414

Praktische Vorteile:

• Zweistufige Bedienung verringert das Risiko einer plötzlichen Ausblasung bei Abkopplung und schützt sowohl Personal als auch Komponenten.
• Die Kombination aus Aluminium und verchromtem/härtetem Stahl bietet ein gutes Gleichgewicht zwischen Gewicht, Haltbarkeit und Korrosionsschutz.
• Standard G 1/2" Innengewinde erleichtert die Integration der Kupplung in bestehende pneumatische Installationen.

Kompatibilität und Montage: Geeignet für pneumatische Systeme mit G 1/2"-Anschlussart und die meisten Standard-Stecknippel mit nominellem Durchmesser von ca. 7,2–7,4 mm. Bei der Montage auf richtige Abdichtung gegen das jeweilige Material achten (z. B. geeignete Dichtmittel oder O-Ring, falls erforderlich) und die maximalen Betriebsdruck- und Temperaturgrenzen des Systems beachten.

Identifikation: Das Produkt wird von EWO vermarktet und kann mit der MPN 656.52.04 und dem GTIN 4030875149555 identifiziert werden. Diese Nummern dienen der sicheren Beschaffung von Ersatzteilen oder Wartung und der Zuordnung der Komponente zur Systemdokumentation.

Hinweise für den Anwender: Beachten Sie stets relevante Sicherheitsverfahren bei Arbeiten an Drucksystemen: De-pressurize und entlüften Sie das System vor Eingriffen, prüfen Sie Dichtungen und Gewinde auf Verschleiß oder Beschädigungen und stellen Sie sicher, dass die Kupplung dem Medium und den Temperaturen standhält, denen sie ausgesetzt ist.
