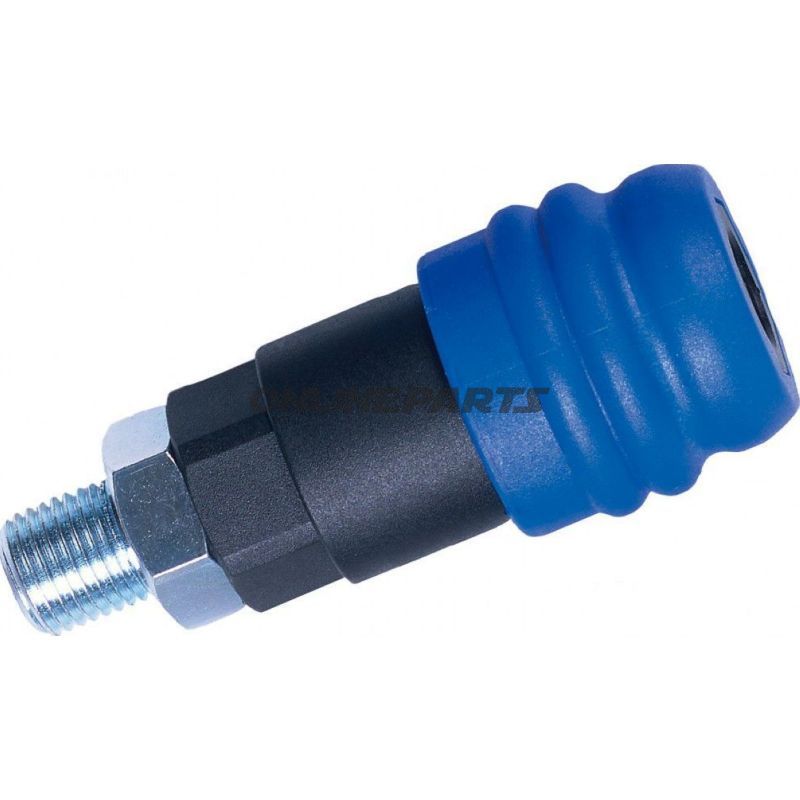

Sicherheitskupplung AG 1/4 mit Schiebemantel für Druckluft

Diese Sicherheitskupplung von Tsk (MPN: 656.03.88, GTIN: 4037374080518) ist für eine schnelle und kontrollierte An- und Abkopplung von Druckluftwerkzeugen und -schläuchen mit 1/4" Anschluss konzipiert. Die Konstruktion mit Schiebemantel und 2-stufigem Sicherheitsauslösemechanismus ermöglicht es zunächst, den Druck abzulassen, und anschließend die Kupplung sicher zu trennen, wodurch das Risiko plötzlicher Ausblasungen und Schäden am Werkzeug oder an den Fittings reduziert wird.

Funktion

• 2-stufiger Sicherheitsauslösemechanismus: Stufe 1 sorgt für Druckablass, ohne vollständige Abkopplung; Stufe 2 ermöglicht die sichere Trennung der Kupplung vom Luftwerkzeug.
• Schnellkupplungsfunktion für schnelles Montieren/Demontieren von Schlauch und Werkzeug während der Arbeit.
• Für den kontinuierlichen Einsatz in Druckluftanwendungen im Werkstatt- und Industrieumfeld ausgelegt.

Materialien und Eigenschaften

• Schiebemantel und Gehäuse aus korrosionsbeständigen Metallen (typischerweise nickel- oder chrombeschichtete Messing-/Stahllegierung je nach Produktionscharge) für Haltbarkeit bei mechanischer Belastung und Feuchtigkeitsexposition.
• Dichtungen aus Nitrilgummi oder vergleichbarem Elastomer für dichten Abschluss und Verschleißfestigkeit gegenüber ölhaltigen Luftströmen.
• Präzisionsinnenteile und Federbelastetes Ventil für zuverlässige Dichtung im Abkopplungszustand und begrenzte Leckage beim Ankuppeln.

Technische Daten

• Luftdurchfluss: ca. 1.982 L/min (angegeben als nomineller Durchfluss bei Standard-Testbedingungen).
• Maximaler Arbeitsdruck: 10 bar.
• Anschluss: 1/4" Außengewinde (AG 1/4").

Kompatibilität und Anwendung

• Passend zu Standard-1/4" Druckluftanschlüssen und vielen Schnellkupplungssystemen mit ähnlichen Maßen.
• Eignet sich für Mechanikerwerkstätten, Montagebänder, kompressorsteuerte Anwendungen und luftgetriebene Werkzeuge, bei denen eine sichere Abkopplung und schnelle Handhabung erforderlich ist.
• Verwendung in Systemen, die bis zu 10 bar arbeiten; bei anderen Betriebsbedingungen sollte die Einsatzbarkeit von einem Techniker geprüft werden.

Sicherheit und Wartung

• Beachten Sie stets die Sicherheitsanweisungen des Herstellers und der Werkstatt beim An- und Abkopplen unter Druck. Verwenden Sie die 2-Stufen-Funktion wie beschrieben: zuerst Druckablass, dann vollständige Abkopplung.
• Überprüfen Sie die Kupplung regelmäßig auf Verschleiß am Mantel, an der Feder und an Dichtungen. Ersetzen Sie beschädigte Dichtungen, um Leckagen zu vermeiden.
• Halten Sie Gewinde- und Anschlussflächen frei von Schmutz und Verunreinigungen, die Dichtung und Mechanik beeinträchtigen könnten.

Diese Sicherheitskupplung wird unter der Bezeichnung von Tsk als Sicherheitseinheit (MPN 656.03.88, GTIN 4037374080518) hergestellt und eignet sich für professionelle Anwender, die eine kontrollierte und sichere Handhabung von Druckluftverbindungen in 1/4"-Größen benötigen.
