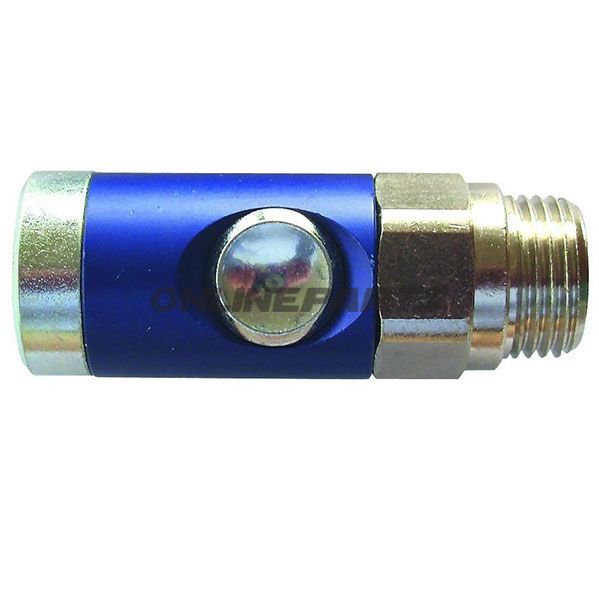

Sicherheitskupplung, Innengewinde G 1/4" Knopfablassung für Druckluft
Produktübersicht: Diese Sicherheitskupplung von EWO (GTIN 4030875149456, MPN 656.51.54) ist eine G 1/4"-Druckluftkupplung mit drückknopfgestützter Abluft- und Entkupplungsmechanik. Sie wurde für Anwendungen entwickelt, bei denen es wichtig ist, zuerst die Druckseite abzulassen und anschließend den Stecker sicher zu lösen, beispielsweise in Werkstätten, pneumatischen Systemen von Fahrzeugen oder Industriemaschinen.
Funktion und Arbeitsablauf:
- Schritt 1 – Zuerst entleeren: Während der Stecker noch in der Buchse sitzt, wird der Drückknopf einmal gedrückt. Dadurch öffnet sich ein Abluftkanal, sodass der verbleibende Druck im Stecker vor der physischen Abkopplung entweichen kann.
- Schritt 2 – Abkopplung: Durch erneutes kurzes Drücken des Drückknopfs wird der Verriegelungsmechanismus freigegeben, woraufhin der Stecker sicher herausgezogen werden kann, ohne plötzlichen Luftaustritt.
Materialien und Konstruktion:
- Gehäuse: Das Gehäuse/Kupplungshülle besteht aus Aluminium. Aluminium bietet ein gutes Verhältnis von Gewicht zu Festigkeit und Korrosionsbeständigkeit bei normalem Gebrauch.
- Drückknopf, Ventil und Gehäusesitz: Diese Bauteile sind aus gehärtetem, galvanisiertem Stahl gefertigt, was die Verschleißfestigkeit in Kontaktbereichen erhöht und mechanische Haltbarkeit bei wiederholtem An- und Abkopplungsvorgang sicherstellt.
- Werkstoffauswahl ist auf Betriebssicherheit und Lebensdauer unter typischen pneumatischen Bedingungen ausgelegt, ohne Eigenschaften zu übertreiben.
Technische Daten und Betriebsmerkmale:
- Mess- und Anschluss: G 1/4" (Innengewinde).
- Nomineller Innendurchmesser: ca. 7,2–7,4 mm.
- Durchflusskapazität: ca. 1.800 l/min bei empfohlenen Messbedingungen.
- Max. Betriebsdruck: 12 bar.
- Temperaturbereich: -20 °C bis +70 °C.
- Sicherheitsstandard: Entspricht ISO 4414-Anforderungen in Bezug auf die Sicherheit pneumatischer Systeme.
Anwendungsbereiche und Kompatibilität:
- Geeignet für pneumatische Werkzeuge, Kompressoranlagen, Prüfgeräte und allgemeine Druckluftinstallationen, bei denen eine sichere Abluft vor der Abkopplung erforderlich ist.
- Standard-G 1/4"-Gewinde macht sie kompatibel mit vielen industriellen Anschlüssen und Schläuchen, aber prüfen Sie immer Maße und Dichtungen Ihres Systems vor der Montage.
Praktische Vorteile und Überlegungen für Mechaniker:
- Das zweistufige Drückknopf-Verfahren verringert das Risiko eines plötzlichen Luftaustritts und schützt sowohl Ausrüstung als auch Bediener bei der Abkopplung.
- Härtete Stahlkomponenten in den belasteten Bereichen verlängern die Lebensdauer bei häufiger Nutzung in Werkstattumgebungen.
- Aluminium-Gehäuse sorgt für geringeres Gewicht, ohne die notwendige Robustheit zu beeinträchtigen.
- Bei der Installation: Stellen Sie eine korrekte Abdichtung an der Gewindeverbindung sicher und verwenden Sie geeignete Dichtungen oder Gewindefett für Pnematik.
Marke und Identifikation: Das Produkt wird von EWO geliefert, Modellnummer (MPN) 656.51.54, eindeutig identifizierbar mit GTIN 4030875149456. Diese Nummern sind hilfreich beim Einkauf, bei der Identifikation von Ersatzteilen und in Ersatzteilverzeichnissen.
Hinweise: Angegebene Durchfluss- und Druckwerte sind typische Betriebskennwerte; tatsächliche Ergebnisse hängen von Installationsbedingungen, Rohrgrößen und dem Systemdruck ab. Entfernen Sie falsche oder verweiste Informationen aus anderen Quellen – die Produktbeschreibung deckt nur die Funktion und Eigenschaften der einzelnen Kupplung ab.
