Sicherheitskupplung Ag 1/2 Zollknopf Entriegelung

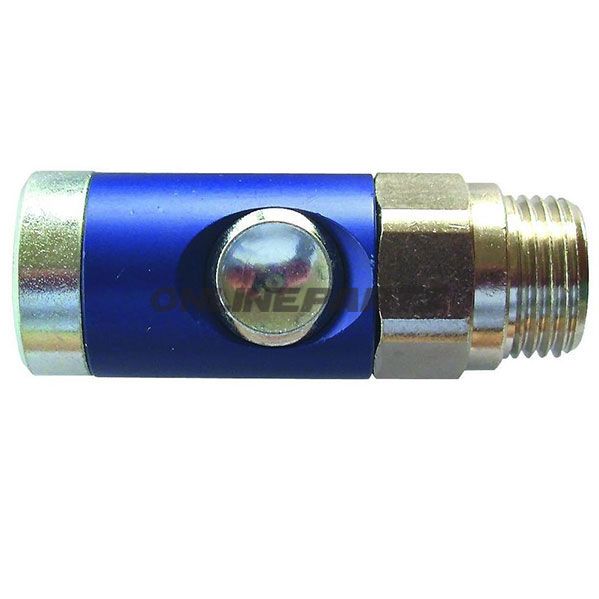

Sicherheitskupplung für Druckluft, G 1/2" – Druckknopf mit zweistufiger Auslösung

Diese Sicherheitskupplung von EWO (GTIN: 4030875149548, MPN: 656.51.70) ist eine Druckluftkupplung mit zylindrischem Außengewinde G 1/2" und einer Zwei-Stufen-Druckknopfsperre, ausgelegt für sichere An- und Abkopplungen unter Druckbedingungen, die typischerweise in Werkstätten und industriellen Umgebungen auftreten.

Funktion

• Stufe 1 – Entlüftung: Ein einmaliger Druck auf den Druckknopf entlüftet die Kupplung, sodass der Druck im System reduziert wird, während der Plug-in-Nippel im Socket gehalten bleibt.
• Stufe 2 – Freigabe: Wird der Knopf erneut gedrückt, wird der Nippel freigegeben und sicher entfernt, ohne plötzlichen Luftaustritt.
• Die Zweistufenkonstruktion verringert das Risiko einer unkontrollierten Abkopplung und stellt sicher, dass zuerst der Druck entlastet wird, bevor der Nippel herausgezogen werden kann.

Materialien und Aufbau

• Socket: Aus Aluminium gefertigt, für geringes Gewicht und Korrosionsbeständigkeit.
• Druckknopf, Ventil und äußere Gehäusering: Aus gehärtetem und verzinktem Stahl für erhöhte Verschleißfestigkeit und Widerstandsfähigkeit gegenüber Belastung und Korrosion.
• Die Materialauswahl kombiniert leichte Handhabung mit robuster Mechanik, geeignet für wiederholte tägliche Nutzung in professionellen Umgebungen.

Technische Daten

• Gewinde/Typ: Zylindrisches Außengewinde, G 1/2"
• Max. Betriebstemperatur: 12 bar
• Temperaturbereich: -20 °C bis +70 °C
• Nomineller Durchmesser: 7,2 / 7,4 mm
• Durchfluss: 1.800 l/min
• Standard: Entspricht ISO 4414 für Druckluftsicherheit

Praktische Bemerkungen und Anwendung

• Geeignet für Anschlüsse in Druckluftleitungen in Werkstätten, pneumatischen Werkzeugen und industriellen Installationen, wo eine kontrollierte Ent- und Abkopplung erforderlich ist.
• Das Zweistufenprinzip macht sie besonders relevant, dort wo ein plötzlicher Luftaustritt bei Abkopplung vermieden werden muss.
• Materialien und Temperaturtoleranzen machen die Kupplung einsetzbar in typischen Werkstatt- und Outdoor-Bedingungen innerhalb des angegebenen Temperaturbereichs.

Das Produkt ist als EWO, MPN 656.51.70 und GTIN 4030875149548 gekennzeichnet, was bei Bestellung oder Suche nach Kompatibilität und Ersatzteilinformationen genutzt werden kann. Falls besondere Anforderungen an Abmessungen oder Montage bestehen (z. B. Adapter oder Dichtungen), wird empfohlen, die Übereinstimmung mit vorhandenen Anschlüssen vor der Installation zu überprüfen.
