Sicherungsring-Satz für äußere (Seeger-) Anwendungen — sortiertes Sortiment in Kassette

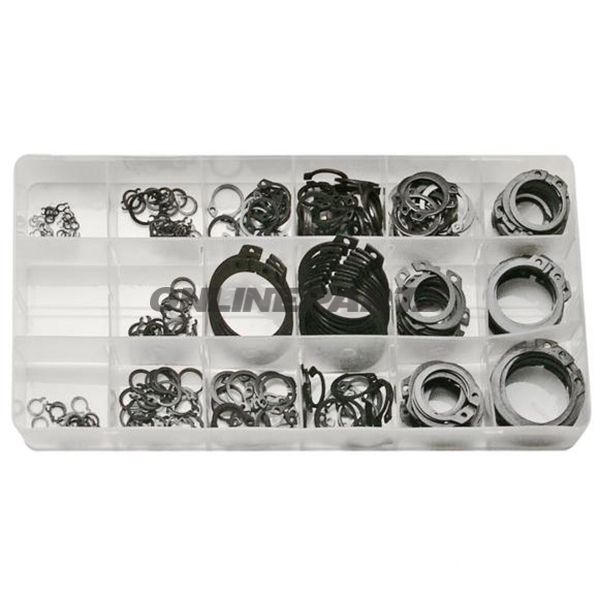

Produkt: Sortierter Satz mit äußeren Sicherungsringen (Seeger-Ringe) in Kunststoffkassette. Marke: JMP. MPN: 485.07.15. GTIN: 4037374090807.
Dieser Satz enthält eine Auswahl äußerer Sicherungsringe (auch Seeger- oder Sprengringe genannt) zur Montage auf Wellen, Schrauben und Wellenenden, wo eine radiale Sicherung erforderlich ist. Die Sicherungsringe sitzen in einer axialen Nut und halten Komponenten wie Zahnräder, Lager oder Distanzstücke zurück, ohne Muttern oder Schweißen zu benötigen.
- Funktion: Äußere radiale Fixierung in Nuten, schnelle Montage und Demontage mit Sicherungsringzange. Wird für mechanische Verbindungen, wellenmontierte Komponenten und als Positionsanschlag verwendet.
- Material und Oberfläche: Die Ringe bestehen aus Federstahl, geeignet für elastische Verformung bei der Montage. Das Material liefert die notwendige Federkraft, um den Ring in der Nut zu halten und Vibrationen im Betrieb zu widerstehen. Die Oberflächenbehandlung kann variieren; prüfen Sie das Aussehen der Ringe bei Lieferung auf mögliche Beschichtung oder Korrosionsschutz.
- Kassette: Sortiert in einer Kunststoffkassette mit den Maßen 115 × 227 × 30 mm, die die Lagerung und schnelle Auswahl der Größen in der Werkstatt praktisch macht.
Inhalt (Nenndurchmesser innen / Einsatzdurchmesser) — angegebene Anzahl pro Größe:
- 3 mm — 20
- 4 mm — 10
- 5 mm — 15
- 6 mm — 25
- 8 mm — 15
- 9 mm — 20
- 11 mm — 15
- 12 mm — 15
- 13 mm — 25
- 14 mm — 15
- 15 mm — 20
- 19 mm — 25
- 20 mm — 15
- 22 mm — 20
- 25 mm — 15
- 26 mm — 15
- 28 mm — 10
- 32 mm — 5
Technische Hinweise und Anwendung:
- Wählen Sie den Ring entsprechend dem Nenndurchmesser von Welle/Bohrung und prüfen Sie die Nutabmessungen gemäß den Spezifikationen des Herstellers, um eine korrekte Sicherung zu gewährleisten.
- Montieren und demontieren Sie mit geeigneter Sicherungsringzange, um Beschädigungen am Ring oder an der Welle zu vermeiden. Vermeiden Sie den Einsatz von Flachwerkzeug, das den Ring verformen kann.
- Durch die Federwirkung müssen die Ringe zur Montage komprimierbar sein; prüfen Sie vor der Wiederverwendung auf Risse oder plastische Verformungen.
- Für kritische Anwendungen mit hoher Korrosion oder hoher Belastung sollten Material- und Beschichtungsspezifikationen beim Hersteller (JMP) verifiziert oder nach Bedarf in Edelstahl-Ausführung gewählt werden.
Gewicht: 0,324 kg (inkl. Kassette).
MPN 485.07.15 von JMP identifiziert die Zusammensetzung und Verpackung dieses Satzes; GTIN 4037374090807 kann beim Einkauf oder in der Lagerverwaltung verwendet werden. Die Produktbeschreibung richtet sich an die Werkstatt und den Mechaniker, die einen breiten Vorrat an äußeren Sicherungsringen in praktischer Aufbewahrung benötigen.
