Shim 28X12x0.3 Yss

Shim 28 × 12 × 0,3 mm zur Feinabstimmung der YSS-Dämpferventile

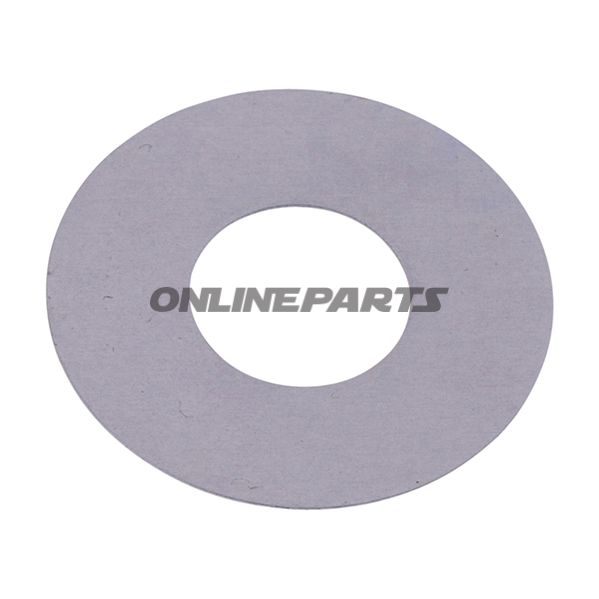

Produkt: Shim zur Feinabstimmung von Widerstands- und Dämpferventilen in YSS-Dämpfern. Dies ist eine flache, ringförmige Scheibe mit äußerem Durchmesser 28 mm, innerem Durchmesser 12 mm und einer Dicke von 0,3 mm. Der Hersteller ist YSS, MPN 789.17.66 und GTIN 2A35-077-00.

Shims werden verwendet, um Ventilpakete in Motorrad-Dämpfern fein abzustimmen, wobei kleine Änderungen in der gesamten Ventilhöhe oder dem Vorlauf den Ölfluss beeinflussen und damit die Dämpfercharakteristik beeinflussen. Dieser Shim-Typ ist dafür vorgesehen, entweder direkt auf der Ventilplatte oder als Zwischenlage zwischen dem Ventileinsatz platziert zu werden, um die gewünschte Ventiltoleranz zu erreichen.

Funktion und Anwendung

• Zweck: Einstellen des Spalts in Rebound- und Kompressionsventilen, um die Durchflusscharakteristik des Dämpfers zu ändern, ohne andere Komponenten zu verändern.
• Installation: In den Ventilpaketen platzieren bei Demontage des Dämpferkopfs/ Ventilhauses. Erfordert präzises Montieren und oft Messung mit Mikrometer oder Fühlermessleiste, um die korrekte Gesamtdicke sicherzustellen.
• Effekt: Eine Veränderung der gesamten Shim-Dicke um 0,3 mm kann spürbare Unterschiede in der Ventilsensitivität und Dämpferreaktion bewirken, insbesondere bei Feineinstellungen für Rennstreckennutzung oder persönliche Vorlieben.

Material und Eigenschaften

Das Material ist eine metallische Shim — typischerweise Edelstahl oder Federstahl, je nach Herstellerspezifikation. Metallshims bieten:

• Hohe dimensionale Stabilität unter Belastung und Temperatureinwirkung
• Gute Verschleißfestigkeit gegenüber Ventilscheiben und Dichtungen
• Minimale Nachwanderung oder Verformung bei normaler Dauerbelastung

Die Materialwahl beeinflusst Korrosionsbeständigkeit und Härte; YSS-Komponenten folgen den Toleranzen des Herstellers, um Wiederholbarkeit beim Service sicherzustellen. Wenn Korrosionsbeständigkeit kritisch ist (z. B. bei Außenlagerung), sollte das genaue Material beim Lieferanten bestätigt werden.

Technische Daten

Kompatibilität und Praxisratschläge

• In erster Linie für YSS-Dämpfer und Ventilsysteme konzipiert, kann aber auch bei anderen Ventilen mit gleichen Abmessungen passen. Vor dem Einbau Innendurchmesser, Außendurchmesser und Platz im Ventilpaket kontrollieren.
• Bei der Montage Messwerkzeuge (Mikrometer, Innen- bzw. Außendurchmesser) verwenden, um die korrekte Gesamtdicke sicherzustellen. Änderungen notieren, damit das Setup später reproduziert werden kann.
• Vermeiden Sie das Kombinieren zu dicker oder unebener Shims, da dies Ventilsitz und Durchfluss negativ beeinflussen kann.
• Bei Ventilsservicen empfiehlt es sich, alle Kontaktflächen auf Verschleiß oder Verformung zu reinigen und zu inspizieren, bevor das System wieder zusammengesetzt wird.

Identifikation: YSS-markiertes Bauteil, MPN 789.17.66, GTIN 2A35-077-00 — nennen Sie diese bei Bestellung oder wenn Ersatzteile auf spezifische Dämpfertypen abgestimmt werden, um Passform und Material sicherzustellen.
