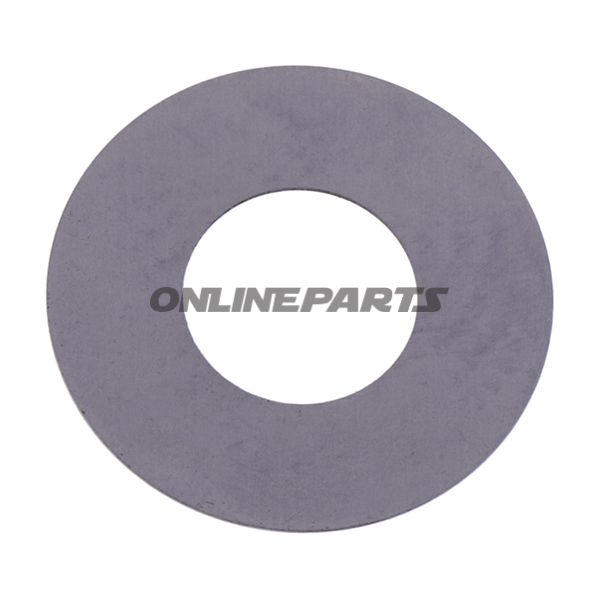

Shim 26×12×0,3 mm zur Feinabstimmung der YSS-Dämpferventile
Produktübersicht: Dieser Shim von YSS (MPN: 789.17.65, GTIN: 2A35-073-00) ist für die Feinabstimmung von Rebound- und Kompressionsventilen in Heckdämpfern und Gabelkomponenten konzipiert, bei denen YSS-Komponenten verwendet werden. Der Shim verändert die hydraulische Reibungsoberfläche und wird bei der Kalibrierung der Dämpfersteuerungselemente eingesetzt, um die gewünschte Reaktion zu erreichen, ohne Federvorspannung oder Ölviskosität ändern zu müssen.
Funktion:
- Wird zwischen Ventil- oder Kolbenauflage platziert, um den effektiven Öffnungsgrad und den Strömungswiderstand zu verändern.
- Reduziert oder erhöht den Dämpferfluss je nach Platzierung und Anzahl der Shim-Würfel, was Rebound und Kompression beeinflusst.
- Erzeugt eine präzise mechanische Änderung der Dämpfercharakteristik ohne permanente Modifikationen an Hauptkomponenten.
Material und Eigenschaften:
- Der Shim besteht aus einer Metallplatte mit kontrollierter Dicke von 0,3 mm — Material wird bei YSS üblicherweise als rostfreier Stahl oder stahl mit Bronzebeschichtung angegeben, um Dimensionstabilität und Verformungsbeständigkeit unter Belastung zu gewährleisten.
- Enge Toleranzkontrolle an äußeren und inneren Durchmessern minimiert Lateralspiel und sorgt für gleichmäßige hydraulische Reaktion.
- Die Oberfläche ist planar und frei von scharfen Gratlinien, um Beschädigungen von Ventilsitzen und Dichtungen beim Einbau zu vermeiden.
Technische Daten:
Dimensionen| Äußerer Durchmesser | 26 mm |
| Innerer Durchmesser | 12 mm |
| Dicke | 0,3 mm |
Kompatibilität und Anwendung:
- Für den Einsatz in YSS-Dämpfersystemen konzipiert, kann aber auch in Ventilen anderer Marken funktionieren, falls die Abmessungen passen.
- Typische Anwendungen: Feinabstimmung der Rebound- und Kompressionscharakteristik bei Hinterraddämpfern und bestimmten Gabelventilen.
- Beim Wechsel der Shim sollte der Mechaniker Freiheiten und Zusammenbau kontrollieren sowie Nachziehmoment- und Dichtheitstests nach der Montage durchführen.
Vorteile für die Werkstatt:
- Ermöglicht eine schnelle Anpassung der Dämpfercharakteristik ohne komplexe Änderungen.
- Standardisierte Abmessungen (26×12×0,3 mm) erleichtern Austausch und Dokumentation von Änderungen.
Praktische Hinweise:
- Überprüfen Sie, ob GTIN 2A35-073-00 und MPN 789.17.65 mit den originalen YSS-Teilen vor der Montage übereinstimmen.
- Behalten Sie beim Demontieren stets Anzahl und Platzierung der Shim im Blick — kleine Änderungen in der Stückzahl oder Reihenfolge führen zu spürbaren Änderungen im Verhalten des Dämpfers.
- Entfernen Sie keine Informationen zur Stückzahl in Verpackungsbeschreibungen, falls sie missverstanden werden könnten; der Anbieter kann mehrere Stücke für Werkstattgebrauch enthalten, aber dieses Produkt wird hier einzeln beschrieben.
Markeninformation: YSS ist die Herstellerreferenz und gibt an, dass Abmessungen und Oberflächenbearbeitung ihren Spezifikationen für Ventilkomponenten entsprechen. Verwenden Sie GTIN und MPN zur Teile-Suche und zur Überprüfung von Ersatzteilen bei Bestellungen.
