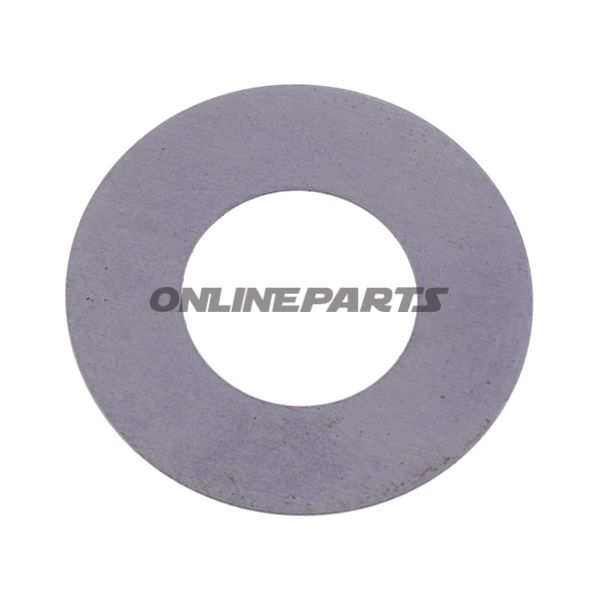

Shim 24×12×0,3 zur Feinabstimmung von YSS-Rebound und Kompression
Produkt: Shim für Dämpferventile von YSS. Dieser Shim wird bei der Feinabstimmung von Rebound- und Kompressionsventilen in YSS-Dämpfern verwendet, um den Fluss und Vorlast der Ventile im hydraulischen Ventilsystem zu ändern.
Funktion und Anwendung
- Die Hauptfunktion des Shims besteht darin, Abstand und Vorspannung zwischen Ventilkomponenten im Dämpfer zu ändern, was den Ölfluss und damit die Dämpfungscharakteristik des Dämpfers beeinflusst.
- Wird sowohl auf der Rebound- als auch auf der Kompressionsseite verwendet, wobei kleine Änderungen der Dicke den Ventilwiderstand und das Feedback im Dämpfer beeinflussen.
- Zielgruppe sind Mechaniker und erfahrene Motorradfahrer, die Kalibrierungen oder Feinabstimmungen an YSS-Dämpfern vornehmen.
Material und Eigenschaften
Der Shim besteht aus einem präzisionsgeschnittenen plattenähnlichen Material, das für mechanischen Kontakt in hydraulischen Ventilsystemen ausgelegt ist. Die Dicke von 0,3 mm bietet eine genaue und vorhersehbare Veränderung des Ventilumfangs beim Einsetzen oder Austauschen. Die Oberflächen- und Kantenausbildung des Materials ist so ausgelegt, dass es sich beim Einbau in Ventilpakete nicht leicht verformt.
Technische Daten
Technische Spezifikationen| Außendurchmesser | 24 mm |
|---|
| Innendurchmesser | 12 mm |
|---|
| Dicke | 0,3 mm |
|---|
Kompatibilität und Anwendungstipps
- Speziell für YSS-Dämpfer und Ventilsysteme konzipiert; geeignet für Montage in den Ventilsitzen und Dichtungspaketen, die YSS verwendet.
- Wenn mehrere Shimms kombiniert werden, ist die Gesamtstärke zu berücksichtigen — kleine Änderungen können die Reaktion des Dämpfers merklich verändern.
- Bei der Remontage Reinigung der Ventilsitze und visuelle Inspektion der Shims auf Beulen oder Beschädigungen vor dem Einsatz empfehlen.
Identifikation
- Marke: YSS — dieser Shim ist für das YSS-Dämpferdesign und die Abmessungsspezifikationen hergestellt.
- MPN (Teilenummer): 789.17.64 — gibt den Hersteller-Teilekode für eine korrekte Ersatzteilidentifikation an.
- GTIN: 2A35-069-00 — dient der eindeutigen Identifikation in Systemen und Ersatzteillisten.
Qualitäts- und Montagehinweise
- Ventiljustierungsteile sind Präzisionskomponenten; mit sauberen Werkzeugen handhaben und Kratzer auf Kontaktflächen vermeiden.
- Immer den richtigen Shim mit passender Abmessung (äußeren/innere Durchmesser und Dicke) austauschen, um korrekte Toleranzen im Ventilsystem sicherzustellen.
- Bei Unsicherheit über die Kompatibilität prüfen Sie das YSS-Dämpfer-Service- oder Ersatzteilhandbuch oder kontaktieren Sie den technischen Support.
Shim 24×12×0,3 von YSS (MPN 789.17.64, GTIN 2A35-069-00) ist eine Präzisionskomponente zur Feinabstimmung von Rebound und Kompression in YSS-Dämpfern, geliefert in Abmessungen, die sich gut für genaue Feinabstimmungs- und Reparaturaufgaben eignen.
