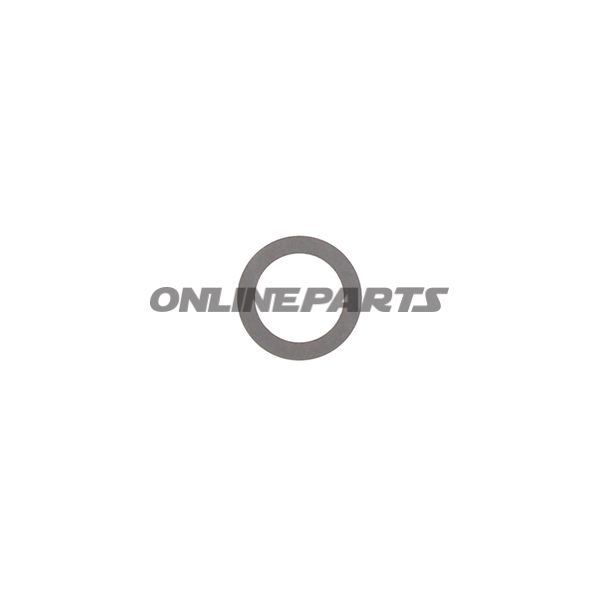

Shim 17X12x0.3 Yss

Shim 17×12×0,3 zur Feinabstimmung der YSS-Dämpferventile

Produkt: Shim zur Verwendung in YSS-Dämpfern für eine präzise Abstimmung der Rückstoß- und Kompressionsventile. Dieser Shim ist speziell für die mechanische Feinabstimmung des Ventilsystems des Dämpfers entwickelt, wobei kleine Änderungen der Spaltgeometrie den Durchfluss und die Dämpfercharakteristik beeinflussen.

Funktion und Anwendung
Die primäre Funktion des Shims besteht darin, den Spalt zwischen den Ventilscheiben im Dämpfer-Ventilsystem zu verändern, um entweder die Durchflussmenge von Dämpföl bei bestimmten Ventilstufen zu erhöhen oder zu verringern. Durch das Hinzufügen oder Entfernen dieses 0,3 mm dicken Shims kann der Mechaniker sowohl das Bounce- Verhalten (Rückführung) als auch die Kompression (Eindringen) in den YSS-Ventilen einstellen, was eine Feinabstimmung ermöglicht, ohne größere Komponenten austauschen zu müssen.

Material und Eigenschaften
Der Shim besteht aus einem festen, korrosionsbeständigen Metall (typischerweise Edelstahl oder eine ähnliche Legierung), das die Dicke und Ebenheit auch unter Belastung bewahrt. Die Materialwahl sorgt für:

• Dimensionsstabilität bei Temperatur- und Druckänderungen.
• Widerstand gegen Verformung beim Einbau in das Ventilsitz.
• Geringe Reibung gegenüber benachbarten Bauteilen für minimale Abnutzung.

Diese Eigenschaften machen den Shim geeignet für wiederholte Anpassungen und langfristigen Einsatz in Service- und Reparatursituationen.

Technische Maße
Die technischen Maße sind entscheidend für die korrekte Passform im Ventilsystem:

• Außendurchmesser: 17 mm
• Innendurchmesser: 12 mm
• Dicke: 0,3 mm

Diese Maße entsprechen den YSS-Spezifikationen für die Ventiltypen, bei denen dieser Shim verwendet wird. Verwenden Sie immer Messwerkzeuge (Mikrometer/Schublehre) vor der Montage, um eine präzise Dicke und eine runde Form sicherzustellen.

Kompatibilität
Entworfen für YSS-Dämpfer und Ventilsysteme, bei denen ein Shim 17×12×0,3 mm spezifiziert ist. Die Markenbezeichnung YSS und die Herstellernummer (MPN) 789.17.58 identifizieren das richtige Bauteil für Service- und Ersatzteilmanagement. GTIN 2A35-045-00 kann bei der Suche in Ersatzteilkatalogen verwendet werden, um Übereinstimmung mit Dämpfertypen und Baujahren sicherzustellen.

Praktische Hinweise zur Montage

• Ventilsitz und umliegende Bauteile vor dem Einsatz gründlich reinigen.
• Die Planheit des Shims vor dem Einbau kontrollieren.
• Mit dem richtigen Drehmoment montieren und Knicke oder Überbeanspruchung vermeiden, die die Dicke verändern könnten.
• Nach der Montage Funktionsprüfung durchführen und ggf. Nachjustierung der Vorspannung des Ventilsystems vornehmen.

Identifikation
Dieser Shim wird unter der Marke YSS mit MPN 789.17.58 und GTIN 2A35-045-00 geliefert, was eine einfache Querverweisung bei Bestellung oder in Ersatzteillisten ermöglicht.

Hinweis
Informationen zu Verpackungsmengen oder Packungsgrößen sind hier nicht enthalten, um Missverständnisse bei Einzelkäufen zu vermeiden. Wenden Sie sich an den Lieferanten oder Händler für spezifische Verpackungsdetails.
