Set HD Schlauch Anschluss JMP ROX 1200H

Satz: HD-Hochdruckschlauchanschluss für Sattel-/Trägerbord (JMP ROX 1200H)

Produkt: Satz HD-Schlauchanschluss für Sattel-/Trägerbord von JMP, MPN 652.70.45. Dieser Satz ist als originales JMP-Teil geführt (JZ06041059098) für ROX 1200H.

Funktion und Anwendung

• Vollständiges Schlauchset zur Steuerung der Hydraulik am Sattel-/Trägerbord (ROX 1200H). Das Set vereint mehrere kurze Hydraulikschläuche mit Fittings zur schnellen Montage zwischen Ventilen, Zylindern und dem Verteiler.
• Es ist ausgelegt, Komponenten in einem geschlossenen Hydrauliksystem zu verbinden, wobei richtige Länge und Winkel der Anschlüsse Spannung, Biegebeanspruchung und Leckagen an Montagepunkten minimieren.

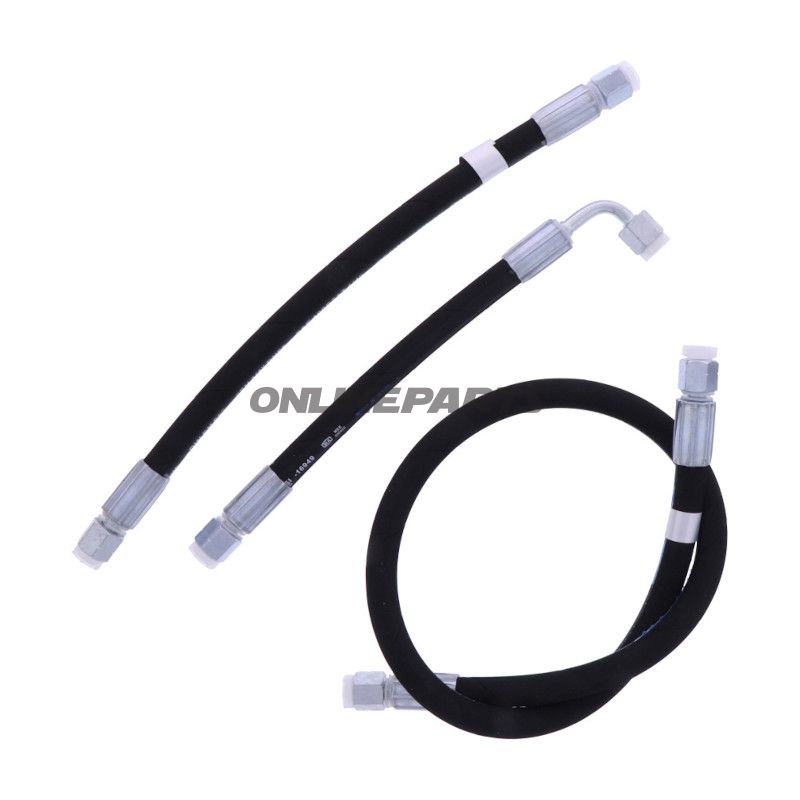

Inhalt und Abmessungen

• 3 x Hydraulikschläuche, DN06 (üblich gemessen als Innendurchmesser im metrischen System).
• 1 x Schlauch, 750 mm mit 2 geraden (ÜW) 1/4" Fittings.
• 1 x Schlauch, 320 mm mit 2 geraden (ÜW) 1/4" Fittings.
• 1 x Schlauch, 220 mm mit 1 geraden (ÜW) und 1 90°-Winkel (ÜW) 1/4" Fitting.

Materialien und Konstruktion

• Die Schläuche sind als Hochdruck-Hydraulikschläuche (HD) für ölbasiertes Hydrauliköl ausgelegt. Typischerweise besteht ein solcher Schlauch aus einer inneren Gummischicht, kompatibel mit Mineralöl, verstärkt durch geflochtene oder gewickelte Stahlarmierungen und einer äußeren Schutzgummischicht. Diese Bauweise gewährleistet Flexibilität bei der Montage und Widerstand gegen Druck sowie mechanische Einflüsse.
• Die Fittings (1/4") sind aus Metall hergestellt, geeignet für Hydraulikbetrieb (oft Stahl oder nickelbeschichteter Messing abhängig von JMPs Spezifikation). Die Richtung (gerade oder 90°) reduziert Zug auf die Schlauchenden und erleichtert die Installation in beengten Verhältnissen.
• Das Gesamtdesign ist für industriellen Einsatz ausgelegt, bei dem wiederholte Belastungen und Vibrationseinflüsse auftreten.

Technische Hinweise

• DN06 bezeichnet die Schlauchdimension; beim Austausch auf gleiche Innendurchmesser und Betriebsdruck achten, wie es die Systemanforderungen vorschreiben.
• 1/4" Fittings beziehen sich auf Gewinde-/Anschlusstyp; Prüfen Sie die Gewindedichtheit (z. B. BSP/G oder NPT) in der konkreten Anlage vor der Montage, da diese Angabe im beiliegenden Datenblatt nicht spezifiziert ist. Falscher Gewindetyp kann zu Leckage oder Beschädigung von Komponenten führen.
• Anschlüsse mit 90°-Winkel sind hilfreich, wenn Platz begrenzt ist, können den Durchfluss beeinflussen und sollten so positioniert werden, dass die Schlauchschnittstelle nicht geschnitten oder geklemmt wird.

Kompatibilität und Identifikation

• Das Produkt ist als JMP-Originalteil für ROX 1200H angegeben. MPN 652.70.45 und der interne JMP-Verweis JZ06041059098 sollten bei der Identifikation verwendet werden, um eine korrekte Passform sicherzustellen.
• GTIN ist in den gelieferten Daten nicht angegeben; bei Bedarf für Barcode- oder Lagerverwaltung wenden Sie sich an den Anbieter zur Bestätigung.

Installations- und Wartungshinweise

• Vor der Montage: Anschlusspunkte reinigen und Gewinde sowie Dichtungen auf Beschädigungen prüfen.
• Bei der Montage: das korrekte Anzugsdrehmoment für Fittings verwenden und gegebenenfalls passende Dichtmittel verwenden (siehe Herstelleranweisungen).
• Beim Service: Schläuche auf Risse, Beulen oder Abrieb der äußeren Gummischicht prüfen und bei Verschleiß austauschen. Fittings auf Korrosion und Festigkeit nach dem Einlauf prüfen.

Brand- und Produktreferenz

Dieses Schlauchset stammt von JMP und ist mit der Hersteller-Teilenummer (MPN) 652.70.45 gekennzeichnet. Die ursprüngliche JMP-Referenz JZ06041059098 ist in der Herstellerdokumentation für ROX 1200H enthalten.
