Senkunterlegscheibem8 Alu Blau

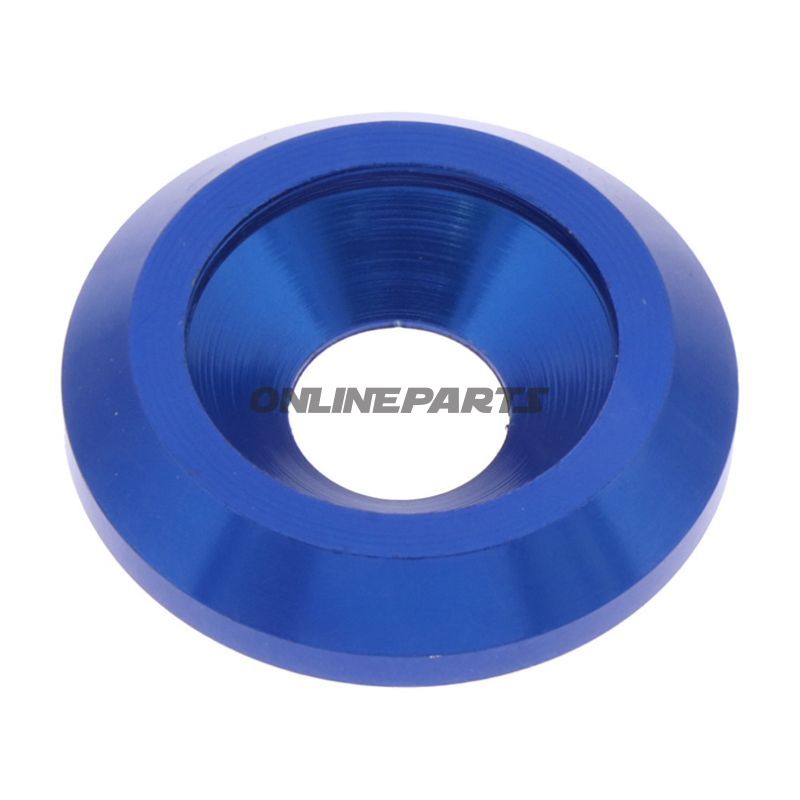

Tieferliegendes Unterlegscheibe (M8) aus Aluminium — konisch, blau eloxiert

Produkt: Tiefereindeckende Scheibe für M8-Bolzenbefestigung von JMP (MPN: 775.22.68, GTIN: 4043981367904). Diese konische Scheibe ist für Anwendungen konzipiert, bei denen der Bolzhals bündig mit oder unter der Werkstückoberfläche liegen soll, während die Belastung über eine größere Fläche verteilt wird.

Funktion

• Conische Form ermöglicht den Einsatz von Senkschrauben (M8), ohne dass der Schraubenkopf über die Oberfläche hinausragt.
• Verteilt Druck und reduziert lokale Verformung in Materialien wie Platten, Kunststoff oder Leichtmetallen.
• Geeignet für Montagen, bei denen Ästhetik und kleines Profil gewünscht sind, sowie zur Kontrolle von Vibrationsbelastungen.

Material und Oberflächen

• Hergestellt aus hochfester Flugzeugaluminiumlegierung, die Leichtgewicht mit guter Zugfestigkeit im Vergleich zu weichem Aluminium verbindet.
• Blaues Oberflächenfinish durch Anodisierung (farbige Eloxierung). Die Anodisierung bietet Korrosionsbeständigkeit, verbessert die Oberflächenverschleißfestigkeit und sorgt für eine gleichmäßige Farbgebung.
• Das Gesamtgewicht ist deutlich geringer als bei einer entsprechenden Scheibe aus rostfreiem Stahl (Produktdaten geben ca. 60% Gewichtseinsparung an), wodurch Unwuchten und Gesamtgewicht in beweglichen Baugruppen reduziert werden.

Technische Daten

• Typ: Tiefereindeckende Scheibe (konische Senkungsschraube)
• Innerer Durchmesser: 8 mm — passt zu M8-Schrauben
• Außendurchmesser: 25 mm
• Dicke: 5 mm
• Konstruktion: Konisch/senkt
• Material: Aluminium (anodisiert)

Anwendungsbereiche und Kompatibilität

• Typische Anwendungen umfassen Motorradmontagen, Karosserie, Befestigung von Sanitär-/Blenden, sowie leichte Konstruktionen, bei denen Gewicht und Ästhetik eine Rolle spielen.
• Passt zu Standard-M8-Senkbolzen; bei Verwendung mit Materialien, die eine höhere Korrosionsbeständigkeit erfordern (z. B. Salzwassereinwirkung), sollte die Materialwahl näher geprüft werden, da Aluminium und Eloxierung andere Eigenschaften als rostfreier Stahl haben.

Vorteile und Hinweise

• Geringes Gewicht: Reduzierte Masse in beweglichen Teilen und einfachere Montagehandhabung.
• Guter Oberflächenschutz durch Eloxierung, mechanischer Verschleiß kann sich jedoch mit der Zeit durch wiederholte Bewegung oder Kontakt mit harten Metallen farblich verändern.
• Aluminium ist weicher als rostfreier Stahl; bei hohen Momentenbelastungen oder wiederholten L-auf- und Ab-Schraubungen sollte dies berücksichtigt werden, um Verformungen zu vermeiden.

Marke und Identifikation

Das Produkt stammt von JMP und wird über die Herstellernummer (MPN) 775.22.68 und GTIN 4043981367904 identifiziert. Diese Codes können zur Verifikation der Kompatibilität und zur Auftragsidentifikation in der Teileverwaltung verwendet werden.

Hinweis

Informationen zu Material, Abmessungen und Konstruktion basieren auf Herstellerdaten. Bei kritischen Anwendungen, bei denen Festigkeit, Korrosionsbeständigkeit oder Sicherheit ausschlaggebend sind, wird empfohlen, Drehmomentwerte und gegebenenfalls Anforderungen an Flanken- oder Verriegelungsmittel in der konkreten Montage zu prüfen.
