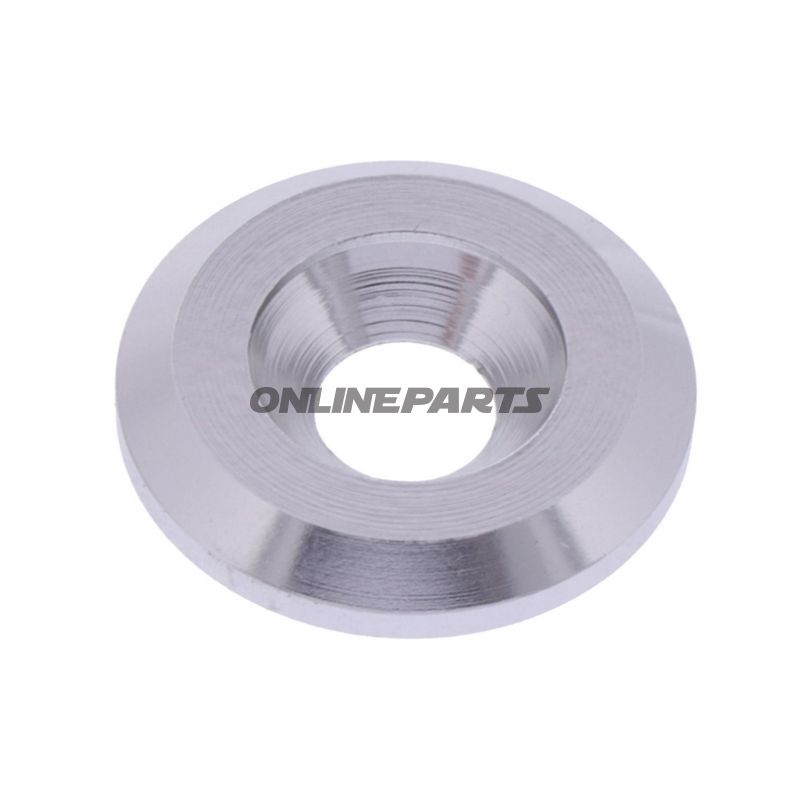

Senkunterlage (eingedrückt, konisch) aus Aluminium für M6-Schrauben – JMP
Produktübersicht: Diese konisch eingedrückte Unterlegescheibe von JMP (GTIN: 4043981367898, MPN: 775.22.67) wird aus hochfestem Flugzeugaluminium hergestellt und ist für die Verwendung mit M6-Schrauben konzipiert, bei denen eine ordentliche Senkung und geringes Gewicht gewünscht wird. Die Oberfläche ist silberfarben anodisiert, was Korrosionsbeständigkeit und eine einheitliche Oberfläche ergibt.
Funktion und Anwendung: Abdeckscheiben dieser Art werden zwischen dem Schraubenkopf und dem Bauteil platziert, um die Spannkraft zu verteilen und sicherzustellen, dass der Schraubenkopf flach in einer Senkung des Bauteils sitzt. Die konische Form passt zu Senkkopfschrauben und hilft, den Schraubenkopf zu zentrieren, lokale Spannungskonzentrationen zu reduzieren und Beschädigungen durch weichere Materialien zu verhindern. Typische Anwendungen umfassen Motorradverkleidungen, Karosserieteile, Instrumentenmontage und andere Stellen, an denen der Schraubenkopf bündig mit der Oberfläche liegen soll.
Material und Eigenschaften:
- Material: Hochfestes Flugzeugaluminium – bietet gutes Festigkeits-zu-Gewichts-Verhältnis.
- Oberfläche: Anodisierte silberfarbene Beschichtung für erhöhte Korrosions- und Verschleißfestigkeit sowie ein einheitliches Erscheinungsbild.
- Gewichtsersparnis: Ca. 60% leichter als eine entsprechende Scheibe aus Edelstahl, was die rotierende Masse und das Gesamtgewicht reduziert, ohne die Funktion bei üblichen Montagebelastungen zu beeinträchtigen.
- Form: konisch/eingedrückt für korrekten Sitz mit Senkkopf-Schrauben und gleichmäßige Kraftverteilung.
Technische Daten:
- Typ: Senkkopf-/Scheibe, konisch
- Innen-Durchmesser: 6,0 mm (für M6-Schrauben)
- Außen-Durchmesser: 22,0 mm
- Dicke: 3,4 mm
- Material: Aluminium (anodisiert)
Kompabilität und Montageüberlegungen: Die Scheibe ist für M6-Schrauben konzipiert und passt zu Standard-Senkhauptköpfen. Bei Montagen in weichen Materialien (Kunststoffe, Aluminium-Verkleidungen etc.) wird empfohlen, das Anzugsdrehmoment zu überprüfen und ggf. passende Unterlegscheiben/Verankerungen zu verwenden, um Über-druck zu vermeiden. Da die Scheibe leichter ist als Stahl, sollte sie nicht in Konstruktionen verwendet werden, die sehr hohe Scher- oder Zugkräfte von rostfreiem Stahl oder gehärteten Scheiben erfordern.
Marke und Identifikation: Das Produkt wird von JMP hergestellt und mit MPN 775.22.67 und GTIN 4043981367898 identifiziert. Diese Codes können bei Bestellung oder bei der Suche nach Original-Ersatzteilen und technischen Dokumentationen verwendet werden.
Hinweise: Die Materialwahl kombiniert geringe Gewichtsbelastung mit ausreichender mechanischer Festigkeit für übliche Montageaufgaben an Motorrädern. Wählen Sie den Scheibentyp basierend auf Anforderungen an Korrosionsbeständigkeit, mechanische Belastung und Ästhetik.
