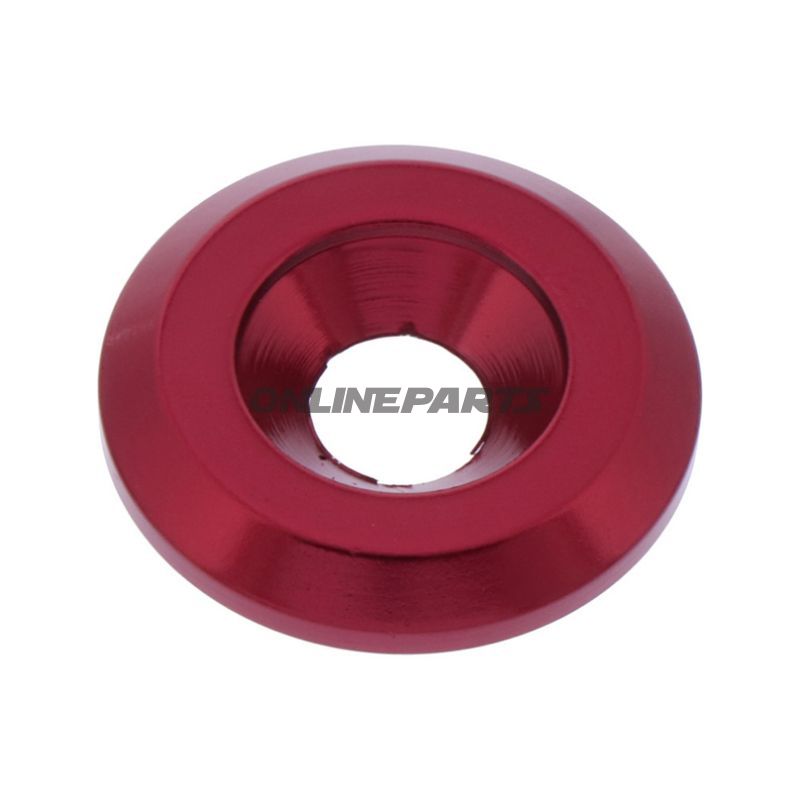

Senkunter Kugelkonus-Scheibe für Bolzen, JMP Bolt M6 in anodisiertem Rot
Produkt: JMP Bolt Senkunterlegscheibe für M6-Bolzen. Die Marke JMP (GTIN: 4043981367881, MPN: 775.22.66) ist als Hersteller angegeben und identifiziert diese Aluminium-Unterlegscheibe für Anwendungen, bei denen eine Senk- bzw. konische Lösung gewünscht wird.
Diese konische Senkunterlegscheibe ist darauf ausgelegt, eine korrekte Auflage für Senkbolzen in Anwendungen an Motorrädern und vergleichbaren mechanischen Konstruktionen zu ermöglichen. Die Scheibe verteilt die Last um den Bolzenkopf und sorgt für eine ausgerichtete, ebene äußere Auflage, während sie dem konischen Profil des Bolzens folgt, um Spannungskonzentrationen im Material um das Loch zu verringern.
- Material und Oberfläche: Hergestellt aus hochfestem Leichtmetallaluminium und farblich eloxiert (rot). Aluminium bietet geringes Gewicht gegenüber Edelstahl, und die Eloxierung erhöht die Korrosionsbeständigkeit sowie eine verschleißfeste farbige Oberfläche, ohne eine Schicht hinzuzufügen, die leicht abplatzt.
- Gewichtseigenschaften: Die Aluminiumkonstruktion ist ca. 60% leichter als entsprechende Teile aus Edelstahl, was insbesondere bei gewichtskritischen Montagen oder wo reduzierte Masse um Achsen und bewegliche Teile gewünscht ist, relevant ist.
- Geometrie und Abmessungen: InnenØ 6,0 mm (passt zu M6-Bolzen), AußenØ 22,0 mm und Dicke 3,4 mm. Die konische (senkende) Form ist darauf ausgelegt, korrekt in Senkungen zu sitzen und eine gleichmäßige Auflage für Bolzhäupter zu gewährleisten.
- Konstruktionseigenschaften: Konische Ausführung, um Senkbolzenköpfen zu entsprechen, präzise bearbeitet, um Spiel und Spannungsstellen zu reduzieren. Die Eloxierung verbessert Verschleißfestigkeit und Resistenz gegen leichte Korrosion in Außen-/Motorrad-Umgebungen.
Anwendungsgebiete und Kompatibilität: Geeignet für mechanische Baugruppen, in denen M6-Bolzen in Senkungen verwendet werden, z. B. Paneele, Karosseriebedeckungen, Befestigungen und andere Montagespunkte an Motorrädern und Maschinen. Typischerweise kompatibel mit Standard-M6-Gewinden in Metall und Kunststoff, vorausgesetzt korrekt vorgebohrte und senkbare Löcher. Prüfen Sie immer Maße und Toleranzen in Bezug auf das konkrete Montageloch und die Senkung des Bolzens.
Technische Daten (kurz):
| Typ | Countersunk Washer (konische Senkunterlegscheibe) |
| Innendurchmesser | 6,0 mm |
| Außendurchmesser | 22,0 mm |
| Dicke | 3,4 mm |
| Konstruktion | Konkisch |
| Material | Hochfestes Flugzeugaluminium, eloxiert |
Montage- und Wartungshinweise: Die eloxierte Oberfläche ist beständig, kann aber bei starker mechanischer Einwirkung verkratzen; vermeiden Sie aggressive Reinigungsmittel. Beim Montieren ist eine korrekte Drehmomentkontrolle der Bolzen empfohlen, um ein übermäßiges Spannungsingriffen der Aluminiumscheibe zu vermeiden. Falls die Scheibe in korrosiven Umgebungen oder in Verbindung mit edleren Metallen montiert wird, ziehen Sie geeignete Isolierung in Erwägung, um galvanische Korrosion abhängig von der Materialkombination zu vermeiden.
Das Produkt ist identifiziert mit GTIN 4043981367881 und MPN 775.22.66 von JMP, was beim Einkauf oder Ersatzteilrecherche verwendet werden kann, um korrekte Kompatibilität und Austausch zu gewährleisten.
