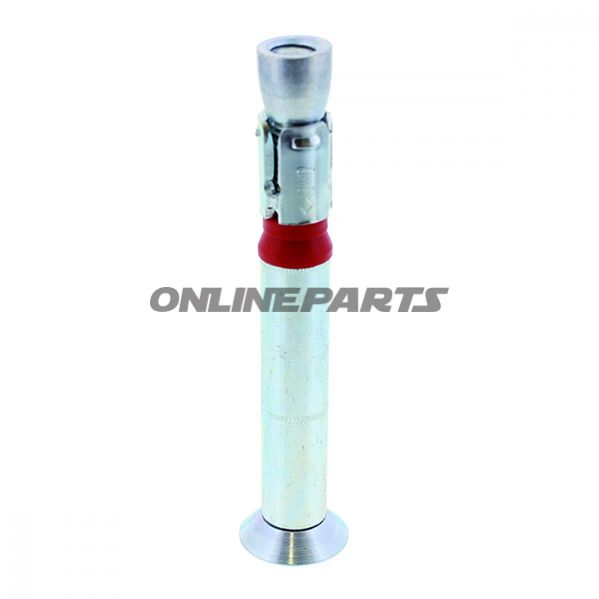

Senkkopfduebel Sz-Sk18/40

Tief versenkter Armierungsanker (SENKKOPFDÜBEL) SZ‑SK 18/40 — für mittlere und schwere Befestigungen in Beton

Das Produkt mit der MPN 486.00.13 und GTIN 4043315044648 ist ein versenkter Push‑Through‑Stäkeranker im SZ‑SK‑Design (SENKKOPFDÜBEL SZ‑SK 18/40). Es wurde für mechanische Befestigungen in gespannter und nicht gespannter Beton entwickelt, wobei hohe Tragfähigkeit und die Möglichkeit variabler Verankerungstiefen die technologische Anwendbarkeit verbessern.

Funktion

• Das System ist ein Push‑Through‑Anker mit einer Kunststoffkompressionsring und einer dreifach expandierenden Spezialhülse, die die Last im Bohrloch bei der Montage verteilen.
• Der versenkte Kopf ermöglicht die Montage von Bauteilen mit flacher Oberflächenoptik, wobei der Ankerkopf auf dem gleichen Niveau wie das Bauteil sitzt.
• Die variable Verankerungstiefe erlaubt es, durch Eintreiben des Ankers tiefer, höhere zulässige Augenbelastungen in vielen Installationssituationen zu erreichen.

Materialauswahl und Eigenschaften

• Die Spezialhülse mit dreifachem Expansionsprofil sorgt für eine gleichmäßige Verteilung der Expansionskräfte gegen die Betonwand — ausgelegt für hohe Zug- und Scherslasten.
• Die Kunststoffkompressionsring wird beim Einführen verwendet, um das Gewinde zu schützen und eine korrekte Expansion beim Festziehen sicherzustellen.
• Bei korrekter Montage und Anwendung in Beton behält das Materialdesign über die Zeit seine Festigkeitseigenschaften; die Produktbeschreibung gibt keine Korrosionsklasse an, daher sollte die Wahl der Umweltbedingungen und Nachbehandlung vom verantwortlichen Monteur bewertet werden.

Technische Daten (angegeben)

• Bohrdurchmesser: 18 mm
• Gesamte Ankerlänge: 135 mm
• Gewinde: M12
• Bohrlochtiefe: 105 mm
• Notwendige Verankerungstiefe in Beton: 80 mm
• Max. festziehbare Dicke des Bauteils: 40 mm
• Empfohlenes Anzugsdrehmoment für Dübel: 70 Nm

Anwendungsbereiche

• Mittlere bis schwere Befestigungen in gespannter und nicht gespannter Beton.
• Beispiele: Befestigung von Stahlpfosten, Geländern, Maschinen, Gerüsten und Halterungen.

Montage und Montagehinweise

• Präzise bohren mit einem Ø18 mm Bohrer auf die angegebene Bohrlochtiefe (105 mm) und das Bohrloch vor der Montage von Bohrstaub reinigen, um korrekten Kontakt zwischen Hülsen und Beton sicherzustellen.
• Setzen Sie den Anker durch das Bauteil als Push‑Through‑System ein und ziehen Sie ihn auf das empfohlene Moment (70 Nm) an, um die spezifizierte Expansion zu erreichen.
• Beachten Sie den korrekten Abstand zur Kante und den axialschen Abstand, wie er für das SZ‑System erforderlich ist — die dreiteilige Expansion des Systems ist darauf ausgelegt, hohe zulässige Lasten auch bei geringeren Abständen zu ermöglichen, aber Installationsanweisungen und eventuelle Genehmigungen (z. B. ETA Option 1) müssen befolgt werden.

Kompatibilität und Zulassung

• Für Beton (gespannt und ungespannt) ausgelegt. Für andere Untergründe ist eine separate Bewertung erforderlich.
• Die Produktbeschreibung nennt die ETA Option 1‑Zulassung für das SZ‑System — beachten Sie relevante lokale Vorschriften und Berechnungsgrundlagen bei der Dimensionierung.

Identifikation

• MPN: 486.00.13
• GTIN: 4043315044648
• Bezeichnung: SENKKOPFDÜBEL SZ‑SK 18/40 (versenkter Dübel MKT SZ‑SK 18/40)

Die Beschreibung konzentriert sich auf technische Funktionalität, Materialcharakteristika und Installationsparameter, damit Mechaniker und erfahrene Monteure die Eignung für konkrete Projekte beurteilen können. Bei besonderen Belastungsanforderungen oder korrosiven Umgebungen sollten technische Dokumentationen und eventuelle Zertifizierungen konsultiert werden.
