Seitenmarkierungsleuchte zur Montage am Vorder- oder Hinterende

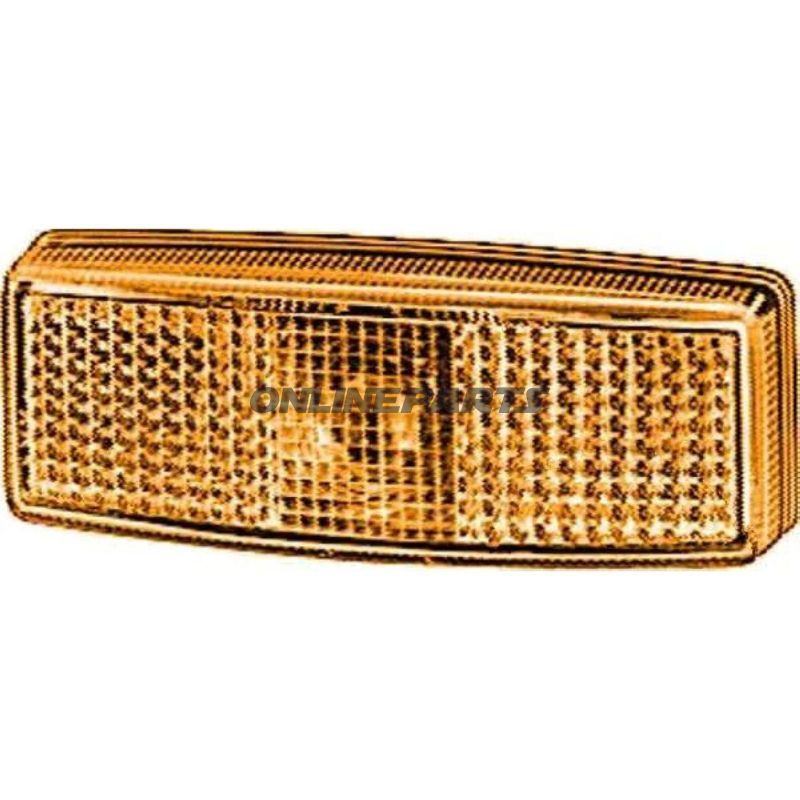

Diese Seitenmarkierungsleuchte von Hella (GTIN: 4082300171983, MPN: 104.08.49) ist eine Seitenleuchte mit eingebauter Reflektor, ausgelegt für sowohl vertikale als auch horizontale Montage an Fahrzeugen, einschließlich Anhängern und Sonderfahrzeugen, bei denen Sichtbarkeit entlang der Fahrzeugseite erforderlich ist.
- Funktion: Die Leuchte dient als gelbe Seitenmarkierungsleuchte mit Reflektor, was die Sichtbarkeit im Straßenverkehr erhöht und die Anforderungen an Seitenbeleuchtung erfüllt. Sie verfügt über zwei Beleuchtungsfunktionen und ist für die Installation an der linken oder rechten Seite vorgesehen.
- Betriebsspannung: Nennspannung 12 V; passende Lampenbezeichnung: 1x W5W.
- Montagemöglichkeiten: Kann sowohl horizontal als auch vertikal mit einer Toleranz von ±15° im Montagewinkel montiert werden. Das Gehäuse verfügt über zwei Befestigungsbohrungen (Ø 5 mm) für Schrauben, was die mechanische Befestigung einfach und einheitlich macht.
Materialien und Konstruktion
Das Gehäusematerial ist schwarzer Kunststoff, gewählt wegen Korrosionsbeständigkeit und geringem Gewicht. Die Eigenschaften des Kunststoffs machen die Einheit für den Außenbereich unter normalen Bedingungen geeignet, ohne direkte Anforderungen an Metallschutz. Die Linse ist gelb für korrekte optische Signalisierung gemäß den Normen.
Abmessungen und technische Maße
- Maße (B x H x T): 110 x 40 x 25 mm.
- Befestigungsbohrungen: 2 Stk., Ø 5 mm.
Zulassungen und Kompatibilität
Die Einheit trägt die Zertifizierungskennzeichnungen E1 86 und E17 378 und ist für die Verwendung an Fahrzeugen gemäß GGVS/ADR zugelassen, wodurch sie für den Einsatz an Fahrzeugen, die unter diese Vorschriften fallen, geeignet ist. Passt als rechte oder linke Seitenmarkierungsleuchte, vorausgesetzt, die Montagebedingungen und die elektrische Verbindung entsprechen den angegebenen Spezifikationen.
Praktische Hinweise für Monteure
- Überprüfen Sie die Lampenfassung und Kabelführung für 12 V W5W-Lampe vor der endgültigen Montage.
- Sorgen Sie für korrekte Abdichtung an Durchführungen, um Eindringen von Wasser bei langfristiger Außenanwendung zu vermeiden.
- Beachten Sie den Montagewinkel ±15°, um eine korrekte Funktion und Konformität mit der Zulassung sicherzustellen.
Identifikation
Das Produkt wird von Hella hergestellt und ist gekennzeichnet mit MPN 104.08.49 und GTIN 4082300171983. Diese Informationen können zur Überprüfung der Ersatzteilkompatibilität und bei der Bestellung von Ersatzteilen verwendet werden.
