Seitenmarkierungsleuchte

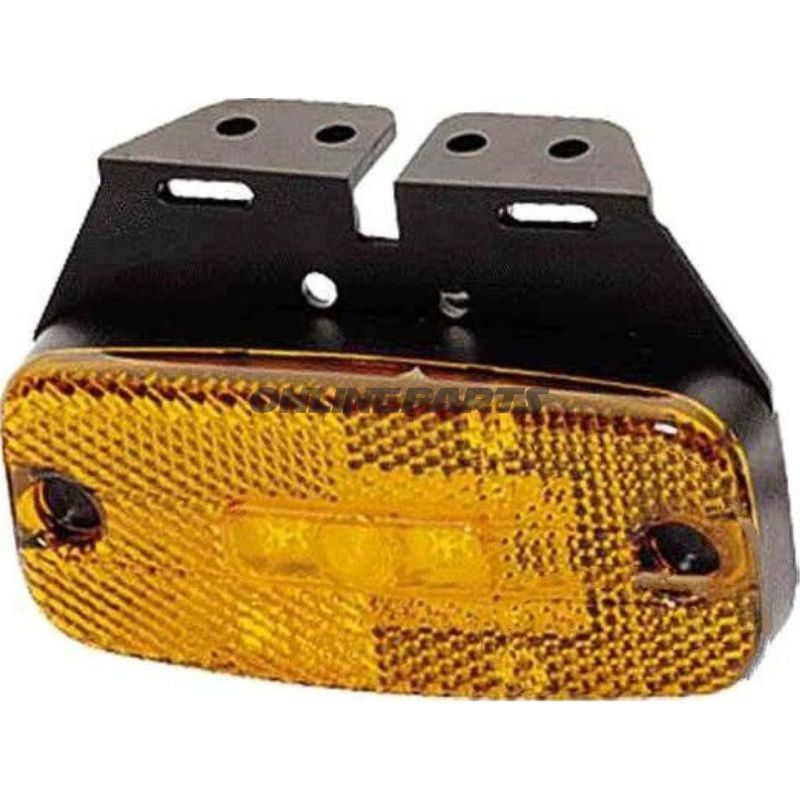

Seitenbegrenzungsleuchte zur waagerechten Montage — Hella LED mit Reflektor und Halter

Diese Seitenbegrenzungsleuchte von Hella (GTIN: 6416386941808, MPN: 104.56.99) ist eine stromsparende LED-Einheit, die für die permanente Montage in 12‑V‑Fahrzeugen ausgelegt ist. Das Produkt kombiniert eine gelbe Linsenreflexfunktion mit zwei LEDs und einem abgewinkelten Halter auf der Rückseite, sodass Licht und Reflektor bei waagerechter Montage korrekt ausgerichtet sind.

Funktion

• Zweck: Sichtbarmachung der Fahrzeugseite bei Dunkelheit und schlechten Sichtverhältnissen. Lichtfunktion ist gelbes Seitenbegrenzungslicht.
• Montage: Für waagerechte Montage vorgesehen, kann links oder rechts verwendet werden.
• Reflektor: Integrierter Reflektor in der Linse unterstützt passive Sichtbarkeit, wenn die Lichtquelle nicht aktiv ist.

Elektrische und optische Spezifikationen

• Nennspannung: 12 V
• Stromaufnahme bei 12 V: ca. 0,06 A
• Leistungsaufnahme: 0,7 W
• LED‑Lichtfarbe und Linsenfarbe: gelb
• Anzahl der LEDs: 2
• Anzahl der Lichtfunktionen: 2
• Zulassung: E17 9605 (Typgenehmigung für Beleuchtung)

Materialien und Konstruktion

• Gehäuse: Schwarzer Kunststoff (robustes und wetterbeständiges Design). Die Materialwahl ist typischerweise ein Thermoplast mit guter Beständigkeit gegen Vibrationen und UV‑Einfluss.
• Linse: Gelber transparenter Kunststoff mit integriertem Reflektor, geformt für gleichmäßige Lichtverteilung und passive Reflektion.
• Halter: Abgewinkelte Rückmontage für korrekte Ausrichtung bei waagerechter Montage. Der Halter ist im hinteren Teil der Einheit integriert.
• Kabel: 500 mm fest angebundene Leitung zur Anschlussherstellung.
• Befestigung: Zwei Montagebohrungen Ø 5,5 mm zur Schraubbefestigung.

Abmessungen und physikalische Informationen

• Maße (B x H x T): 111,3 x 51,3 x 22 mm
• Montageort: linke oder rechte Seite

Kompatibilität und Verwendung

• Geeignet für Lkw, Anhänger und andere Nutzfahrzeuge, bei denen Seitenbegrenzungsleuchten gemäß geltenden Vorschriften erforderlich sind (einschließlich GGVS/ADR‑Regelungen für den Transport gefährlicher Güter, falls zutreffend).
• Passend für Installationen, die 12‑V‑LED‑Begrenzungsleuchten mit den angegebenen Abmessungen und Montagebohrungen akzeptieren.

Installations‑ und Wartungshinweise

• Polung und Spannung vor dem Anschluss prüfen. Das Stromkabel ist fest; bei Bedarf Kabeldurchführung und Abdichtung vor der Montage vorsehen, um Eindringen von Feuchtigkeit zu vermeiden.
• Verwenden Sie geeignete Schrauben durch die Ø‑5,5‑mm‑Bohrungen und sorgen Sie für Abdichtung gegen eindringendes Wasser an der Montagefläche (z. B. Dichtung/Versiegelung abhängig vom Fahrzeugmaterial).
• Beim Austausch: Prüfen Sie das Zulassungskennzeichen (E17 9605), um die Übereinstimmung mit lokalen Anforderungen sicherzustellen.

Das Produkt wird unter der Marke Hella geliefert und ist durch die Teilenummer des Herstellers (MPN 104.56.99) und GTIN 6416386941808 identifizierbar, was eine Überprüfung der Komponenten‑Spezifikationen und Typgenehmigung beim Einkauf und der Montage ermöglicht.
