Seilrollenbolzen 4.35H4.40 H

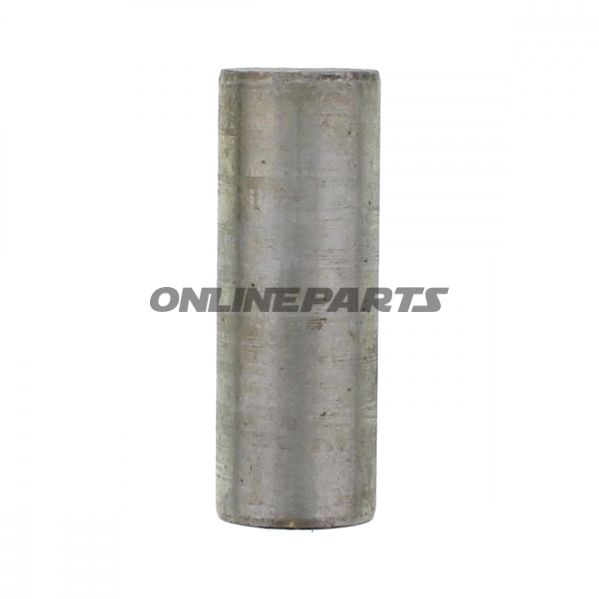

Bolt für Seiltrommel (Seilrollenbolzen) für Nussbaum 4,35H / 4,40H

Produktübersicht: Dieser Bolt für die Seiltrommel, der als Seilrollenbolzen bezeichnet wird, wird im Querträger der Nussbaum-Liftmodelle mit 4-Säulen verwendet, 4.35 H und 4.40 H. Das Produkt wird unter der Marke Nussbaum vertrieben und ist mit MPN 652.02.23 sowie GTIN 4062154011116 registriert.

Funktion: Der Bolzen fungiert als Achse für die Seiltrommel (JM Nr. 6520001) im Querrohr der Lastaufnahmemaschine und trägt Radial- und Scheibenbelastungen aus dem Kabel und der Trommel. Er sorgt für eine korrekte Zentrierung der Seiltrommel und die Übertragung der Belastung auf die tragende Struktur des Liftes, was entscheidend für einen stabilen Betrieb und gleichmäßiges Heben ist.

• Anwendung: Zur Montage der Seiltrommel in Nussbaum 4.35 H und 4.40 H 4-Säulen-Liften.
• Abmessungen: Min. Ø ca. 20 mm, Max. Ø ca. 30 mm, Länge 100 mm.

Material und Herstellung: Der Bolzen besteht aus Stahl (typischer Hochfestigkeitsstahl geeignet für Achsen), wärmebehandelt und oberflächenbearbeitet, um Verschleiß- und Korrosionsbeständigkeit in Hebeanwendungen zu gewährleisten. Die Stahleigenschaften bieten notwendiges Moment- und Schnittfestigkeit, während die Wärmebehandlung Zugkraft und Ermüdungsfestigkeit erhöht. Die Oberflächenbehandlung (z. B. Verzinkung oder Phosphatierung, abhängig von der Variant des Herstellers) bietet zusätzlichen Korrosionsschutz in Werkstattumgebungen.

Technische Hinweise:

• Die Durchmesserangabe (Ømin. 20 mm, Ømax. 30 mm) gibt Toleranzen oder Bereiche für Montageflanzen/Abstandsstücke an; die genaue Spannung und Passung müssen bei der Montage bewertet werden, um korrekte Lager- und Trommelposition zu gewährleisten.
• Die Länge von 100 mm wird vom Ende des Bolzens bis zum Kopf/ zur Flanke gemessen, je nach Sichtweise des Herstellers; überprüfen Sie in der Installationsanleitung die richtige Einschraubtiefe und den Einsatz von Verriegelungselementen (Muttern, Splinte oder Sicherungsring).
• Der Bolzen ist für die ursprünglich spezifizierten Seiltrommeln und Montagespunkte (JM Nr. 6520001) vorgesehen. Beim Austausch wird empfohlen, Trommel- und Trägerflächen auf Verschleiß zu prüfen, bevor erneut montiert wird.

Kompatibilität und Identifikation: Das Produkt wurde für die Nussbaum-Lifte Modell 4.35 H und 4.40 H entwickelt. Verwenden Sie MPN 652.02.23 bei Bestellung oder Anfrage, um Verwechslungen mit ähnlichen Bolzen zu vermeiden. GTIN 4062154011116 kann für eine eindeutige Registrierung in Warenwirtschaftssystemen verwendet werden.

Montage- und Sicherheitshinweise: Beim Austausch des Bolzens müssen Montagemomente, Verriegelungsmethoden und die Hersteller-Serviceanleitung befolgt werden. Überprüfen Sie Verschleißmarken, Ablagerungen und Lagerflächen; verwenden Sie geeignete Verriegelungselemente (Muttern mit Verriegelung, Splinte oder Sicherungsringe), um ein unbeabsichtigtes Lösen während des Betriebs zu verhindern.

Hinweis: Diese Beschreibung enthält technische Parameter und Anwendungsbereiche für Nussbaum Seilrollenbolzen 4,35H / 4,40H. Bei Sonderanpassungen oder Unsicherheiten zur Kompatibilität kontaktieren Sie den technischen Support mit MPN 652.02.23 und GTIN 4062154011116 zur Verifizierung.
